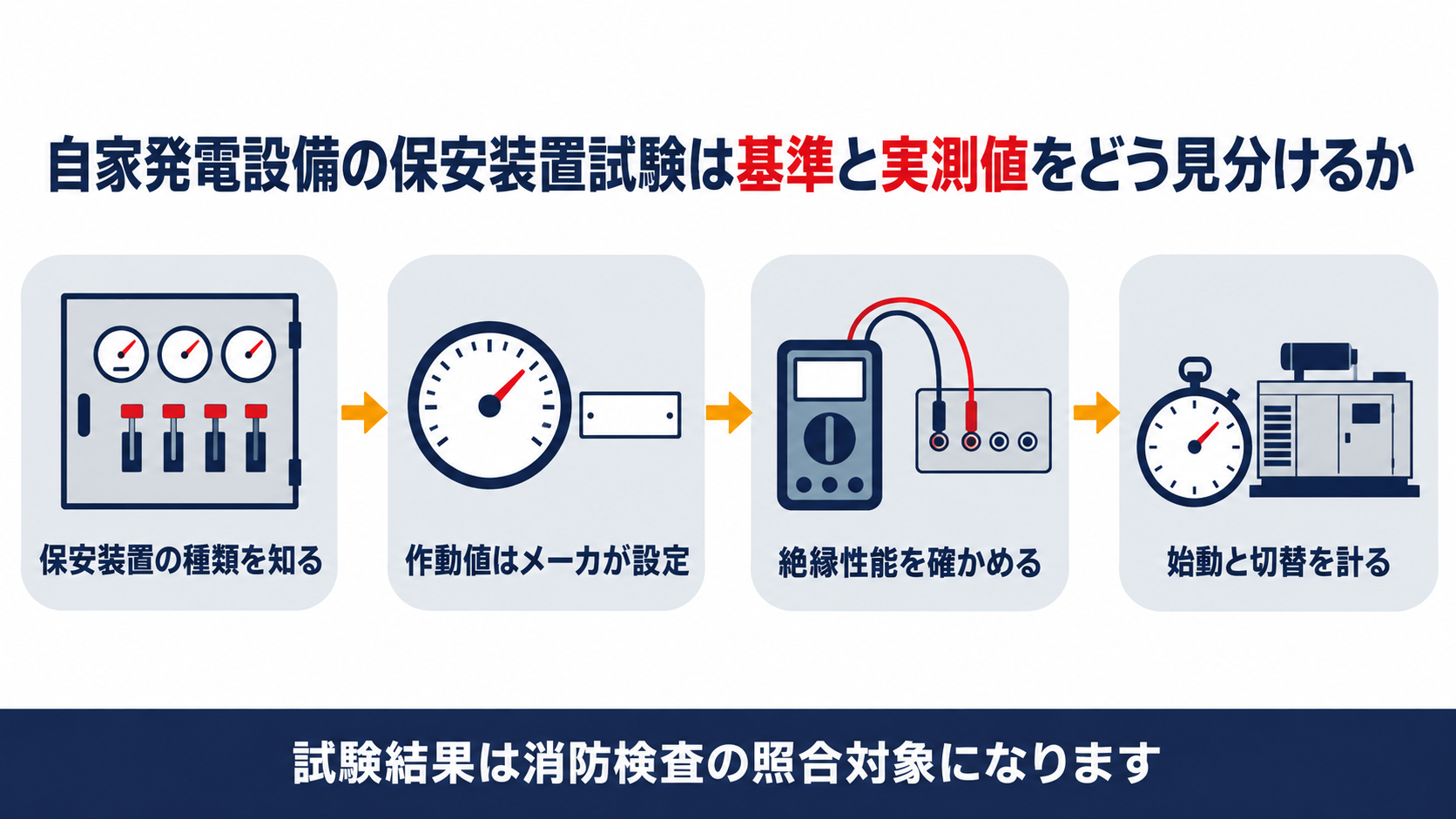

自家発電設備の保安装置試験は基準と実測値をどう見分けるか｜接地抵抗や絶縁耐力試験の実測値も解説

自家発電設備の工事が完了すると、設置後の試験で保安装置の作動状況や絶縁性能を確認します。
試験結果報告書にはそのとき測った具体的な数値が記載され、この数値は消防検査でも確認の対象になります。
ただし数値の中には、法令が定める基準値と、機器ごとにメーカが設定する実測値が混在しています。
今回は自家発電設備の保安装置作動試験・切替試験にどんな実測値が記載されるのかを解説します。

▼

自家発電設備にはどんな保安装置が備わっているのか

自家発電設備には、原動機や発電機に異常が起きたときに自動的に停止や警報を行う複数の装置が組み込まれています。
消防庁の点検要領は、これらを保護装置の作動としてまとめて整理しています。 自家発電設備の保安装置は大きく８種類前後に分かれます。
過電流を検知する過電流遮断器、回転数の上がりすぎを止める過速度停止装置のほか、水冷式機関のみに備わる断水又は水温上昇停止装置、ガスタービンのみに備わるガス温度上昇停止装置があります。
電気始動式には燃料電池ではなく蓄電池の液面低下を知らせる減液警報装置、空気始動式には始動空気圧低下警報装置と始動空気圧自動充気装置が組み合わせで備わります。
このほかに、非常時に人の手で原動機を止める手動停止装置も欠かせない保安装置のひとつです。

保安装置の作動値はなぜメーカ指定値の範囲で決まるのか

保安装置は「異常を検知して止める」という役割は共通ですが、実際に作動する数値までは法令に一律の固定値がありません。
点検要領は、装置ごとに数値の決め方を示しています。 保安装置の作動値は定格値に対する割合やメーカ指定値の範囲で決まります。
過電流遮断器なら定格電流の135％以下、過速度停止装置なら定格回転速度の116％以下という考え方が示されていますが、実際に何アンペア・何回転で作動させるかは機種ごとの設計値です。
試験実務必携に載る記載例では、過電流遮断器の作動電流値85A、過速度停止装置の作動回転数1,950rpm、ガス温度上昇停止装置の作動温度600度、減液警報装置の設定液面+10mmという数値が使われていますが、これらはその機器固有の設定例であって、全国一律の法令上の下限・上限そのものではありません。
試験結果報告書を見るときは、数値そのものを基準と思い込まず、割合やメーカ指定値の考え方に沿っているかを確かめる視点が必要です。

接地抵抗と絶縁抵抗にはどんな基準があるのか

保安装置の作動確認とあわせて、電気系統そのものの安全性を確かめる試験も行われます。
接地抵抗と絶縁抵抗は、それぞれ電路の区分ごとに基準値が定められています。 接地抵抗はD種で100Ω以下、絶縁抵抗は電路の使用電圧に応じて0.1MΩ以上から6.0MΩ以上までの基準があります。
試験実務必携の記載例では接地抵抗8.2Ω、絶縁抵抗は電機子巻線・主回路（高圧）で100MΩ、界磁巻線や制御回路などで50MΩという実測値が示されており、いずれも基準値を大きく上回っています。
接地抵抗は数値が小さいほど、絶縁抵抗は数値が大きいほど安全側になるため、この余裕は設備が基準を満たしていることの裏づけになります。
点検の記録にある数値を見るときは、まず自分の設備の電路区分がどれに当たるかを確認することが出発点です。

絶縁耐力試験の印加電圧はなぜ最大使用電圧の1.5倍になるのか

絶縁抵抗の測定だけでなく、実際に高い電圧を加えて絶縁が破壊されないかを確かめる試験もあわせて行われます。
この印加電圧は、設備ごとの最高使用電圧をもとに計算されます。 絶縁耐力試験は最大使用電圧の1.5倍の電圧を10分間連続して加える試験です。
つまり印加電圧そのものは全設備共通の固定値ではなく、設備の最大使用電圧から逆算して決まる数値です。
試験実務必携の記載例にある印加電圧10,350Vも、この計算式にその設備の最大使用電圧を当てはめた結果の一例にすぎません。
点検の記録で印加電圧の数値だけを見て高い低いを判断せず、まず最大使用電圧の1.5倍という計算のもとになっているかを確認することが大切です。

始動試験と切替試験はなぜ40秒以内が基準になるのか

保安装置や絶縁性能の確認とあわせて、実際に停電を模擬して電源が立ち上がるまでの時間も測定されます。
この始動試験・切替試験の結果は、消防検査でも確認される項目です。 始動試験（電圧確立時間）と切替試験（切替時間）は、どちらも40秒以内が基準です。
試験実務必携の記載例では始動試験18.2秒、切替試験1.2秒という実測値が示されており、いずれも40秒という基準に対して大きく余裕があります。
これらの試験結果報告書は、消防法施行規則第31条の３第２項に基づき、消防検査で設置届出書に添付された設計図書と照合しながら確認される対象です。
点検や検査の場で見る数値の多くは、こうして基準値と照らし合わせるためにあることを押さえておくと、報告書の見方が変わってきます。
