特定駐車場用泡消火設備は、通常の泡消火設備とは別の省令で設置・維持の基準が定められている専用の設備です。
試験結果報告書には、水源の容量からポンプの仕様、泡消火薬剤の貯蔵量、放射試験の実測値まで、具体的な数字を書き込む欄が並んでいます。
これらの数値は現場ごとにばらばらに決まるのではなく、省令と告示がそれぞれの算定方法を定めています。
今回は特定駐車場用泡消火設備の試験結果報告書に実際どんな数値が書き込まれるのか、放射試験の値が場所によって違う理由もあわせて解説します。
駐車場の泡消火設備の報告書にも、細かい数値が入るんですか。
はい、水源やポンプの仕様まで書き込みます。
放射試験の数値まで、場所ごとに変わるんですか。
はい、配管の高低差や摩擦損失で変わります。
- 特定駐車場用泡消火設備は通常の泡消火設備とは別の専用省令で設置・維持の基準が定められている
- 記載例ではポンプの定格吐出量1,300リットル毎分・定格全揚程65メートルという実測値が記録されていた
- 泡消火薬剤の貯蔵量は水成膜泡消火薬剤250リットル・希釈容量濃度３％という組み合わせだった
- 放射試験は階や測定場所によって放射圧力・放射量の実測値が異なる
- これらの数値は試験結果報告書に記入され、消防検査で設計図書と照合される
▼

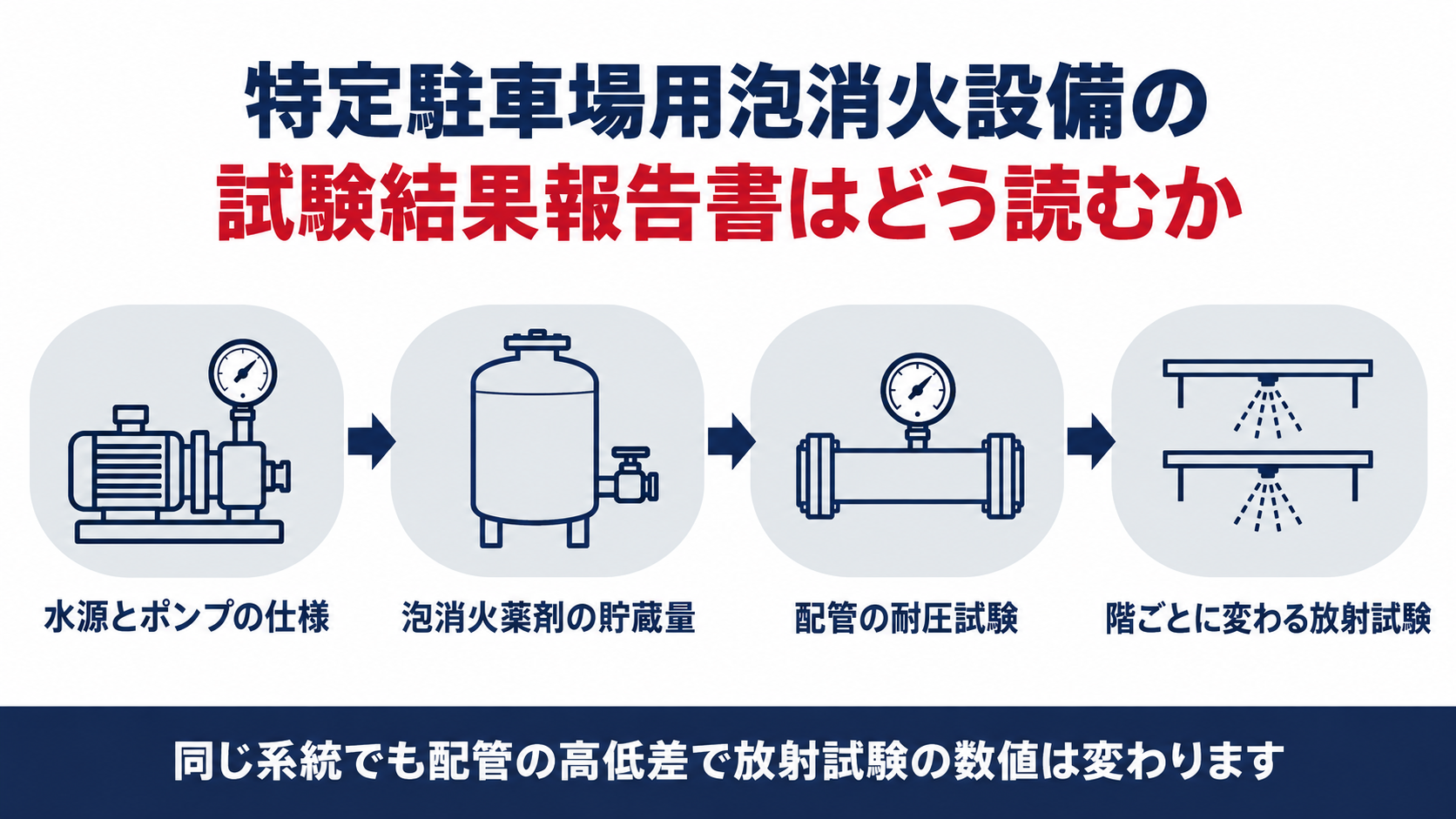

特定駐車場用泡消火設備の試験結果報告書には何が書き込まれるのか
通常の泡消火設備の基準ではなく、独立した省令で設置・維持の基準が定められています。
根拠となる基準は「特定駐車場における必要とされる防火安全性能を有する消防の用に供する設備等に関する省令」（平成26年総務省令第23号）で、通常の泡消火設備（消防法施行令第29条の４第１項）に代えて用いることができる代替設備という位置づけです。
省令は閉鎖型泡水溶液ヘッド・感知継手・一斉開放弁などの組み合わせで８つの型式に分けていますが、いずれの型式でも共通するのが水源・ポンプ・泡消火薬剤貯蔵量・配管の各欄です。
今回は実際の記載例に書き込まれた具体的な実測値を、欄ごとに見ていきます。
普通の泡消火設備とは、別の基準になるんですね。
はい、代替設備という専用の省令があります。
水源とポンプにはどんな実測値が入るのか
ここが不足していると、そもそも泡水溶液を必要な時間放射し続けられません。
ある記載例では、用途（５）項イ・延べ面積26,345平方メートル・地上７階地下４階の建物で、水源40立方メートル、ポンプは定格吐出量1,300リットル毎分・定格全揚程65メートルという数値が記録されていました。
起動用水圧開閉装置は設定圧力0.6MPa・作動圧力0.6MPaと同じ値が並んでいて、圧力が下がった瞬間にポンプが立ち上がる設計だと分かります。
電動機はかご型200V・定格電流150A・出力30kVAで、締切運転時の圧力（85メートル）と定格負荷運転時の圧力（65メートル）の両方を報告書で確認できます。
設定圧力と作動圧力が同じ数値なのは、珍しいんですか。
いいえ、現場ごとの設計次第で変わります。
泡消火薬剤の貯蔵量はどうやって確かめるのか
薬剤の種類ごとに定められた希釈容量濃度を掛け合わせて決まります。
先ほどの記載例では、泡消火薬剤は水成膜泡消火薬剤・希釈容量濃度３％・貯蔵量250リットルという数値が記入されていました。
配管の耐圧試験は1.2MPaという結果でしたが、これは消防法施行規則第12条第１項第６号の一般則（最高使用圧力の1.5倍以上の水圧を２分間保持して漏れがないこと）を、この現場の最高使用圧力に当てはめた数値です。
希釈容量濃度は薬剤ごとに消防庁長官が定めており、同じ水量でも薬剤を変えれば貯蔵量の数字は変わります。
250リットルという数字だけ見ても、多いか少ないか分かりません。
はい、水量と希釈容量濃度の掛け算で確認します。
放射試験の数値はなぜ階によって違うのか
同じ系統でも、測定する場所によって数値は同じにはなりません。
先ほどの記載例では、総合試験の希釈容量濃度3.1％・発泡倍率６倍・25％還元時間95秒という数値に加えて、１階は放射圧力0.25MPa・放射量136リットル毎分、地下１階南側は放射圧力0.3MPa・放射量143リットル毎分と、測定場所ごとに違う数値が記録されていました。
これは配管の高低差や摩擦損失によって、ポンプから遠い場所や低い場所では圧力の伝わり方が変わるためで、加圧送水装置はもっとも条件の厳しい末端を基準に設計されています。
だから報告書を見るときは、１つの数値だけでなく測定場所ごとの数値をあわせて確認する必要があります。
場所によって数値が違うのは、施工不良ではないんですか。
いいえ、配管の高低差による自然な差です。
報告書を受け取ったらどこを確認すればよいか
試験結果報告書は設置届出書に添付され、消防検査の場面で改めて活用されます。
確認すべきは水源の容量・ポンプの仕様・泡消火薬剤の貯蔵量・放射試験の実測値がそれぞれ設計図書の数値と一致しているかどうかで、記載例のような具体的な数字が入っているかも合わせて見ます。
測定場所ごとに数値が違うのは自然なことなので、数値がばらついていること自体を不備と早合点しないことも大切です。
報告書と設計図書を並べて確認する作業は、検査当日になって慌てないための準備でもあります。
報告書と設計図書を、事前に照らし合わせておいたほうがよさそうですね。
はい、検査当日までの照合が安心につながります。
