給油取扱所の地下に埋設されたタンクには、ガソリンの量を確認するための液面計が取り付けられています。
この液面計をタンクに固定している部分には、気密を保つためのゴム製パッキンが使われています。
パッキンが経年劣化で傷めば、そのすき間から雨水や地下水がじわじわと入り込みます。
消防庁は平成30年の執務資料で、このパッキンの劣化が車のエンジン故障まで招いた事例を示しました。
うちの給油取扱所にも地下タンクの液面計がありますが、見た目には特に異常はありません。
パッキンまで気にする必要があるんでしょうか。
見た目に異常がなくても、パッキンは経年劣化で気密が失われることがあります。
消防庁の執務資料にその実例が示されています。
気密が失われると、どんな問題につながるんでしょうか。
実際にお客様の車両が故障した事例があります。
順に見ていきましょう。

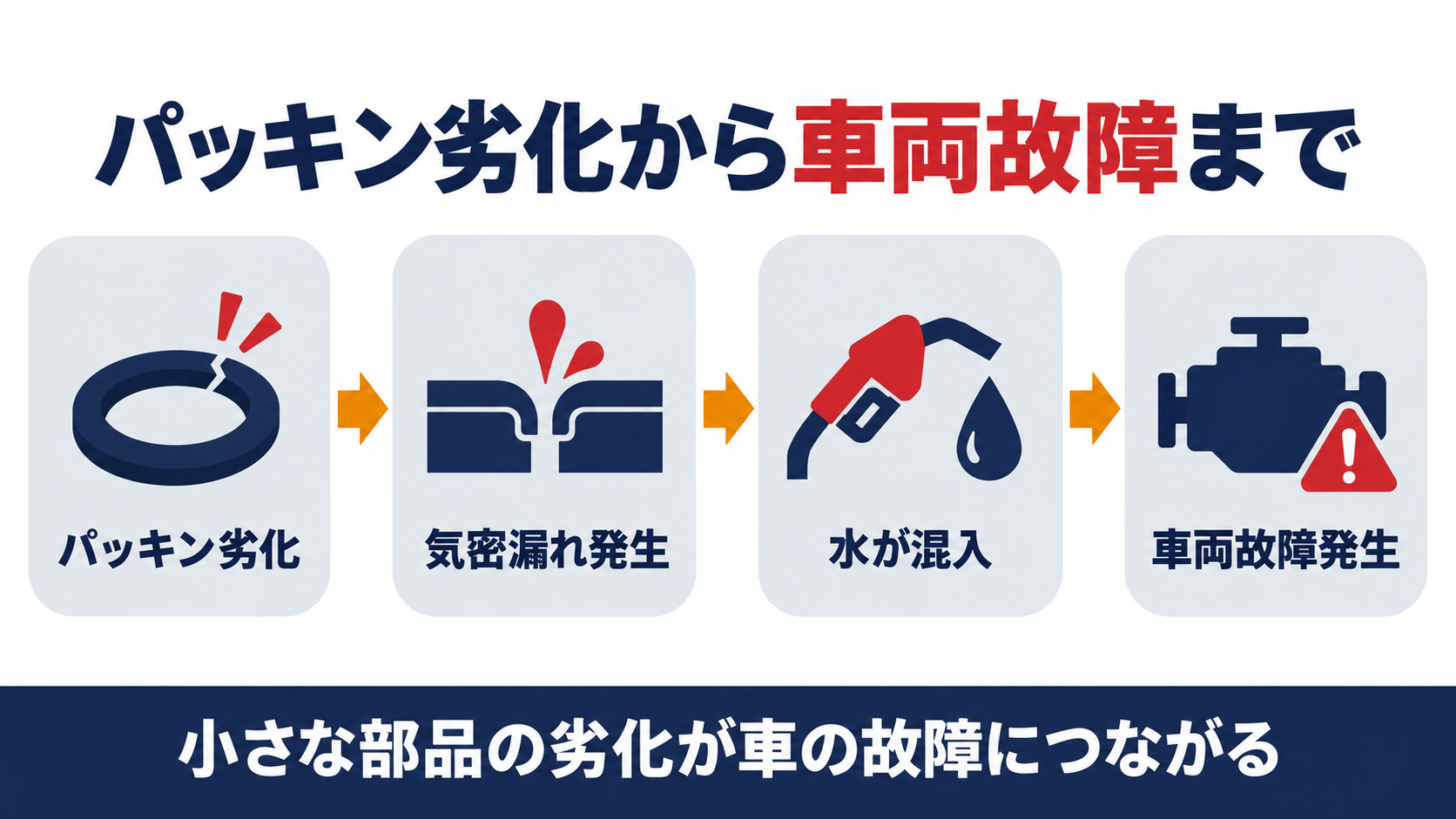

- 消防庁は平成30年５月29日付け消防危第101号の執務資料で、地下貯蔵タンクの液面計のパッキンが経年劣化で破損し気密漏れが生じた事例を示しました
- 気密漏れでタンク内のガソリンに水が混入したが気づかずに販売したため、給油した車両のエンジンに不具合が生じました
- 地下貯蔵タンクの計量口は、政令で計量するとき以外は閉鎖しておくことが定められています
- 見落としやすいのは、パッキンの劣化は外観の目視点検だけでは気づきにくいことです
- 日常の点検では、水分検知の器具でタンク内の水の有無を確認することが欠かせません
▼

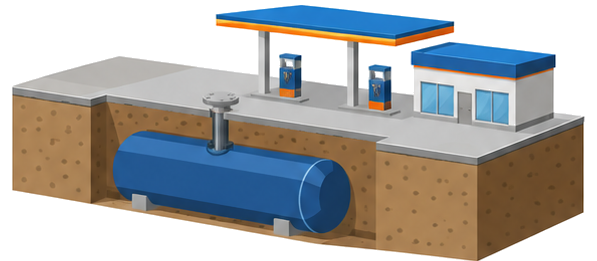

地下タンクの液面計はなぜ車の故障を招いたのか
地下貯蔵タンクの液面計を取り付けている部分から、気づかないうちに水が入り込んでいました。
液面計は、タンクの計量口に取り付けられてタンク内のガソリンの量を外から示す装置です。
この液面計とタンクの接合部には、気密を保つためのゴム製パッキンが使われています。
パッキンは目には見えにくい形で経年劣化し、やがて小さなすき間から地下水や雨水を通すようになります。
今回の事故では、このすき間から入り込んだ水がガソリンに混ざり、販売されたあとに車両側の不具合として表面化しました。
地下タンクの液面計なんて、普段あまり意識したことがありませんでした。
見た目には分かりにくい場所に、気密を保つ部品が隠れています。
どんな役割を持つ設備か、確認していきましょう。

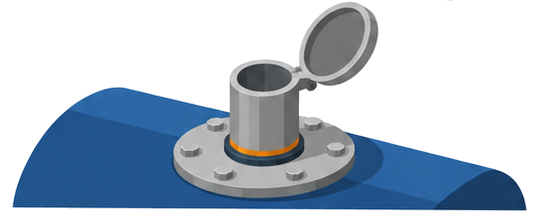

液面計はどんな役割を持つ設備なのか
液面計は、この開口部を閉じたまま中の様子を外へ伝える役割を持っています。
地下貯蔵タンクは地中に埋まっているため、中の液量を直接のぞくことができません。
そこで計量口にフロート式などの液面計を取り付け、閉じたままタンク内の量を外から確認できるようにしています。
政令はこの計量口を計量するとき以外は閉鎖しておくことと定めており、常時は密閉された状態を保つことが前提です。
液面計はこの密閉を保ちながら計量機能を提供する部品なので、取付部の気密性そのものが安全上の要件になります。
計量口は、ふだんは閉じたままの場所なんですね。
閉じたまま使えるようにする役目が液面計にあります。
次に、密閉が崩れるとどうなるかを見ていきましょう。
なぜ水の混入に気づかず販売してしまったのか

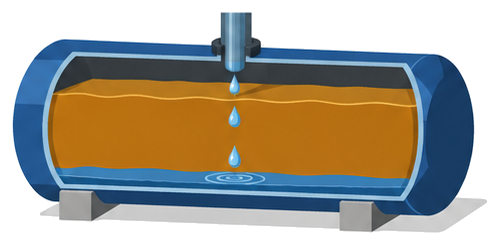

水はガソリンより重いため、タンクの底にじわじわとたまっていきます。
パッキンのすき間から入った水は、比重の違いでガソリンの層の下に沈み、上からのぞいただけでは気づきにくい状態になります。
定期点検は本来、タンクや配管が技術上の基準に適合しているかを確認する機会ですが、外観の目視だけでは内部の水の有無までは分かりません。
今回の事例でも、販売の時点まで水が混入していることに誰も気づかず、そのままガソリンとして給油されてしまいました。
給油を受けた車両では、水を含んだ燃料がエンジン側の不具合につながりました。
タンクの中をのぞくだけでは、水が入っているかどうか分からないんですね。
比重の違いで底に沈むため、見ただけでは判断できません。
だからこそ、別の方法で確認する必要があります。
実務で見落としやすいのはどこか

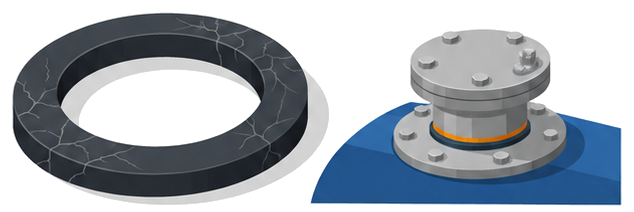

経年劣化は、ひび割れのようにはっきり目に見える形で進むとは限りません。
今回のパッキンの破損も、まさにこの経年劣化による物的要因のひとつです。
外観点検で異常が見当たらないことと、内部の気密が保たれていることは同じではありません。
目視による外観点検だけで安心してしまうと、パッキンのような消耗部品の劣化を見逃しやすくなります。
見た目に問題がなくても、安心してはいけないんですね。
消耗部品だという意識を持つことが大切です。
最後に、明日からできる確認を見ていきましょう。

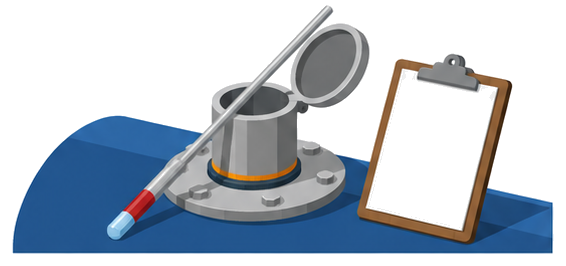

明日からなにを確認すればよいのか
パッキンそのものの劣化は見えなくても、水の混入なら別の方法で確認できます。
まず、水分検知の器具を計量口から差し込み、タンク内に水がたまっていないかを定期的に確認します。
次に、液面計取付部のパッキンも消耗部品として計画的に交換を検討します。
最後に、確認した結果を点検記録として残し、保安教育のなかで従業員にも水の混入リスクを共有します。
小さな部品の劣化が車両故障という大きな問題につながることを忘れずにいたいところです。
水分検知の器具なら、うちでもすぐに確認できそうです。
定期的な確認が一番の予防になります。
記録に残すところまで一緒に整えましょう。
よくある質問
まとめ
小さな部品も消耗品として見ていく習慣が大事だと分かりました。
