自家発電設備の負荷運転は何をすれば先送りできるのか

自家発電設備の総合点検は、本来なら毎年、負荷運転か内部観察等で運転性能を確かめます。
ところが点検要領には、条件を満たせばこの点検を先送りできる例外があります。
条件は「予防的な保全策」という決まった中身を守っていることで、別添の様式にその記録を残しておく必要があります。
この記事では、予防的な保全策として毎年何を確認し、どの部品をいつまでに交換し、履歴表に何を書くのかを整理します。

うちの自家発電設備、毎年の負荷運転がけっこう手間なんです。

条件を満たせば先送りできる扱いがありますよ。
まずはその条件から見ていきましょう。

記録さえ残っていれば何でもいいわけではなさそうですね。

はい、確認項目と交換部品が様式で決まっています。
順番に見ていきましょう。

この記事の結論

負荷運転又は内部観察等は、製造年又は前回点検から６年を経過していなければ、予防的な保全策を講じることで先送りできます。
予防的な保全策は、毎年の確認項目と期限内の部品交換の両方を満たして初めて成り立ちます。
予熱栓・点火栓・冷却水ヒータ・潤滑油プライミングポンプは、設けられている場合に限り１年ごとに確認すべき項目です。
潤滑油や冷却水、フィルター類、Vベルト、ホース、シール材、始動用蓄電池は、製造者の推奨交換期間以内に交換する部品です。
交換・整備履歴表には、推奨年数・前回と今回の実績・今回の交換整備の具体的な内容まで記入します。

▼

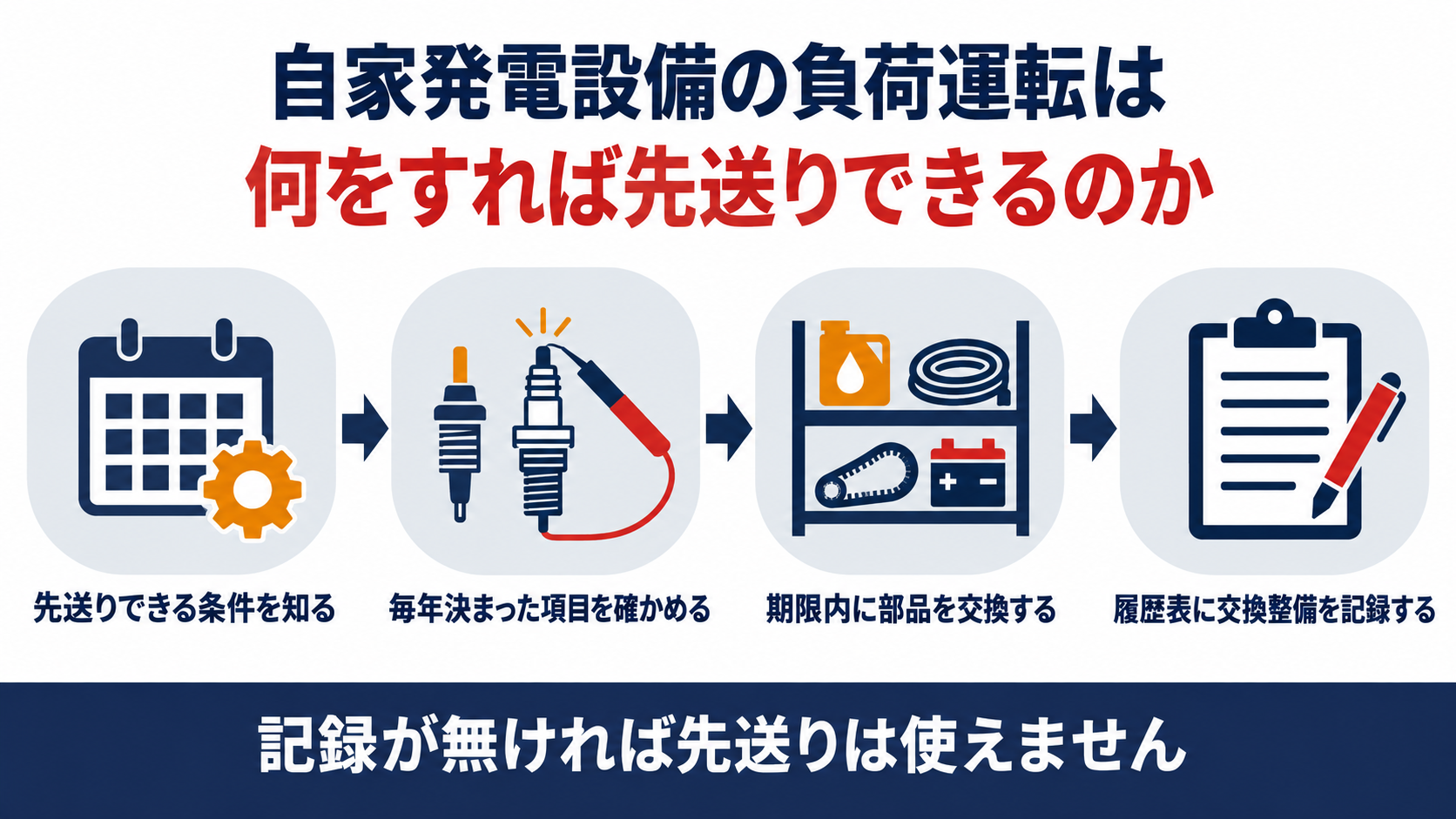

自家発電設備の負荷運転を先送りする条件を毎年の確認項目と期限内の部品交換と履歴表への記録の４つの観点で示した図解

自家発電設備の負荷運転はなぜ先送りできるのか

自家発電設備の脇に壁掛けの交換整備履歴表が取り付けられている様子を示したイラスト

総合点検では、本来は毎年、負荷運転又は内部観察等で運転性能を確かめます。
点検要領には、この点検を先送りできる例外が用意されています。

消防庁の点検要領　第24　非常電源（自家発電設備）　機器点検　運転性能　原動機にガスタービンを用いる自家発電設備以外のものについて、負荷運転又は内部観察等を実施すること。ただし、製造年から６年を経過していないもの又はこの点検を実施してから６年を経過していないものであって、別添２に示す運転性能の維持に係る予防的な保全策が講じられている場合を除く。

先送りできるのは、製造年又は前回のこの点検から６年を経過していない設備に限られます。
しかも自動的に先送りされるのではなく、運転性能の維持に係る予防的な保全策が講じられていることが条件です。
対象はガスタービンを原動力とする自家発電設備以外のものです。
条件を満たさなくなれば、その年の総合点検で負荷運転又は内部観察等を実施することになります。

自動的に先送りされるわけじゃないんですね。

はい、予防的な保全策という決まった中身が条件です。
次はその毎年の確認項目を見ましょう。

予防的な保全策として毎年何を確認するのか

予防的な保全策は、毎年確認する項目と、期限内に交換する部品の２本立てです。
まずは毎年確認する項目から見ていきます。

消防庁の点検要領　別添２「運転性能の維持に係る予防的な保全策」　１　確認すべき項目　（１）自家発電設備に予熱栓が設けられている場合　予熱栓の発熱部に断線、変形、絶縁不良等がないこと。　（２）自家発電設備に点火栓が設けられている場合　ア　電極の異常な消耗がないこと。イ　プラグギャップ値が製造者の指定値範囲内であること。ウ　異常なカーボンの付着がないこと。　（３）自家発電設備に冷却水ヒータが設けられている場合　ア　冷却水ヒータケース外周又は近傍の配管等に触れ、その他の部位より温度が高いことを確認すること。イ　テスタにて冷却水ヒータの断線等の有無を確認すること。　（４）自家発電設備に潤滑油プライミングポンプが設けられている場合　潤滑油プライミングポンプが正常に作動していることを確認すること。

予熱栓・点火栓・冷却水ヒータ・潤滑油プライミングポンプは、設けられている場合に限り毎年確認します。
予熱栓は発熱部の断線や絶縁不良、点火栓は電極の消耗やプラグギャップ値、カーボンの付着を見ます。
冷却水ヒータはケース外周に触れて他の部位より温度が高いか、テスタで断線の有無まで確認します。
これら４項目は該当する部品が設けられている設備だけが対象で、無いものは確認そのものが不要です。

触って温度を比べるなんて、意外と地道な確認なんですね。

はい、テスタでの断線確認まで求められています。
次は交換すべき部品を見ましょう。

交換すべき部品は何が決まっているのか

確認項目とあわせて、期限内に交換すべき部品も様式で列挙されています。
どれも設計上の標準的な使用期間を超えないことが条件です。

消防庁の点検要領　別添２「運転性能の維持に係る予防的な保全策」　運転性能の維持に係る予防的な保全策とは、１に掲げる項目を１年ごとに確認し、かつ、２に掲げる部品を標準的な使用条件の下で使用した場合に安全上支障がなく使用することができる標準的な期間として設計上設定される期間（製造者が設定する推奨交換期間等）以内に交換することをいう。　２　交換すべき部品　（１）潤滑油　（２）冷却水　（３）燃料フィルター　（４）潤滑油フィルター　（５）ファン駆動用Ｖベルト　（６）冷却水用等のゴムホース　（７）燃料、冷却水、潤滑油、給気、排気系統や外箱等に用いられるシール材　（８）始動用の蓄電池

交換すべき部品は、潤滑油から始動用の蓄電池まで８種類が列挙されています。
基準になるのは製造者が設定する推奨交換期間で、これを超えずに交換していることが保全策の前提です。
燃料フィルターと潤滑油フィルターは別の部品として分けて扱われ、ゴムホースとシール材もそれぞれ個別の項目です。
部品ごとに標準的な使用期間は異なるため、一律の周期で管理することはできません。

フィルターだけでも燃料用と潤滑油用で別々に数えるんですね。

はい、始動用の蓄電池まで含めた８種類です。
次は履歴表への記入のしかたを見ましょう。

交換整備履歴表の推奨年数欄には何を書くのか

自家発電設備の脇で点検員が交換整備履歴表にペンで記入している様子を示したイラスト

点検要領は、保全策が講じられていることを示す書類の例として、交換・整備履歴表の様式を示しています。
表の中心になるのが、部品ごとの推奨年数と交換実績の欄です。

消防庁の点検要領　別添１「運転性能の維持に係る予防的な保全策（参考例）」　非常電源（自家発電設備）の交換・整備履歴表　区分・部品等・製造者の交換（点検）推奨年数・前回の交換（点検）年月・今回の交換（点検）実績・今回の交換・整備の内容を記入する欄があり、自家発電装置の原動機潤滑油・発電機軸受潤滑油・冷却水・燃料フィルター・潤滑油フィルター・給気フィルター・冷却ファン駆動用Ｖベルト・ゴムホール・シール材のほか、制御装置の始動用蓄電池・PLC用電池、始動補助装置の予熱栓・点火栓・冷却水ヒータ・潤滑油プライミングポンプを部品等の欄に記入する。

部品等ごとに製造者の交換推奨年数を書き、前回の交換年月と今回の交換実績を並べて記録します。
始動補助装置の予熱栓・点火栓・冷却水ヒータ・プライミングポンプは、該当する設備だけが対象になる欄として区別されています。
給気フィルターのように今回は清掃にとどめた部品も、交換ではなく整備の実績として欄に残します。
推奨年数の欄が空欄のままでは、交換時期を守っているかどうかが後から確認できません。

交換じゃなくて清掃でも記録は残すんですね。

はい、今回の実績欄に整備内容として残します。
最後に内容欄の書き方を見ましょう。

今回の交換整備の内容欄には何を書けばよいのか

履歴表は交換した・しないの二択ではなく、交換や整備の具体的な理由まで書く欄を持っています。
記載例を見ると、見た目の点検だけでなく分析結果まで反映されています。

消防庁の点検要領　別添１「運転性能の維持に係る予防的な保全策（参考例）」　非常電源（自家発電設備）の交換・整備履歴表　今回の交換・整備の内容の記載例　原動機潤滑油は金属粉混入の分析結果により交換、冷却ファン駆動用Ｖベルトはひび割れ、伸びにより交換、給気フィルターは清掃、始動用蓄電池は内部抵抗確認及び電解液補充と記入する。

今回の交換・整備の内容欄には、交換した事実だけでなく判断した理由まで書き残します。
原動機潤滑油の記載例では金属粉混入の分析結果により交換したことまで記録されています。
Vベルトはひび割れや伸びという具体的な劣化の様子、始動用蓄電池は内部抵抗確認と電解液補充という作業内容が書かれます。
理由まで書く欄があることで、次の点検者が同じ部品を見るときの判断材料にもなります。

分析結果まで書くなら、ただの交換メモとは違いますね。

はい、判断した理由まで記録に残す欄です。
