既存の消防設備や配線はどこまで使い続けられるのか｜非常動力装置と可撓管継手とアナログ式配線など五つの質疑を現行の条文と照らして解説

建物に設けてある消防用設備は、基準が変わるたびに、すべて入れ替えなければならないのでしょうか。
ポンプを動かす装置や、感知器の配線、配管の継手など、古い設備を使い続けたい場面は、実務では何度も出てきます。
増築をするとき、設備を更新するときは、なおさらです。
消防の実務書には、こうした「今ある設備を活かせるか」を確かめた質疑応答が並んでいます。
この記事では、その中から５つの論点を取り上げ、現行の条文に照らして読みます。どこまでが認められ、どこからが認められないのかを、順に確かめます。

古い設備を、そのまま使い続けることはできますか。

できる場合があります。
ただし、認められる条件が質疑ごとに決まっています。

増築や更新のときは、どうなるんでしょう。

一つずつ確かめます。
現行の条文に当たれるところは、当たって読みます。

この記事の結論

加圧送水装置の電動機の代わりに、内燃機関の非常動力装置を設けることを、床面積の合計が2,000平方メートル以下の防火対象物で令第32条を適用して認めると答えています
非常動力装置で足りていたスプリンクラー設備は、政令の改正で延べ面積3,000平方メートル以上に義務がかかっても、従来の非常動力装置でよいと答えています
特例を受けた社会福祉施設で、約200平方メートルの小規模な増築をするときは、増築部分にも特例を準用して差し支えないと答えています
認定を受けた可撓管継手は、加圧送水装置まわり以外の配管でも使え、配管のずれは使用軸直角変位量の範囲に収めるよう指導されています
アナログ式に更新するとき、既設の感知器回路の配線は、断線と短絡を検出できるなどの条件を満たせば、そのまま使えると答えています

▼

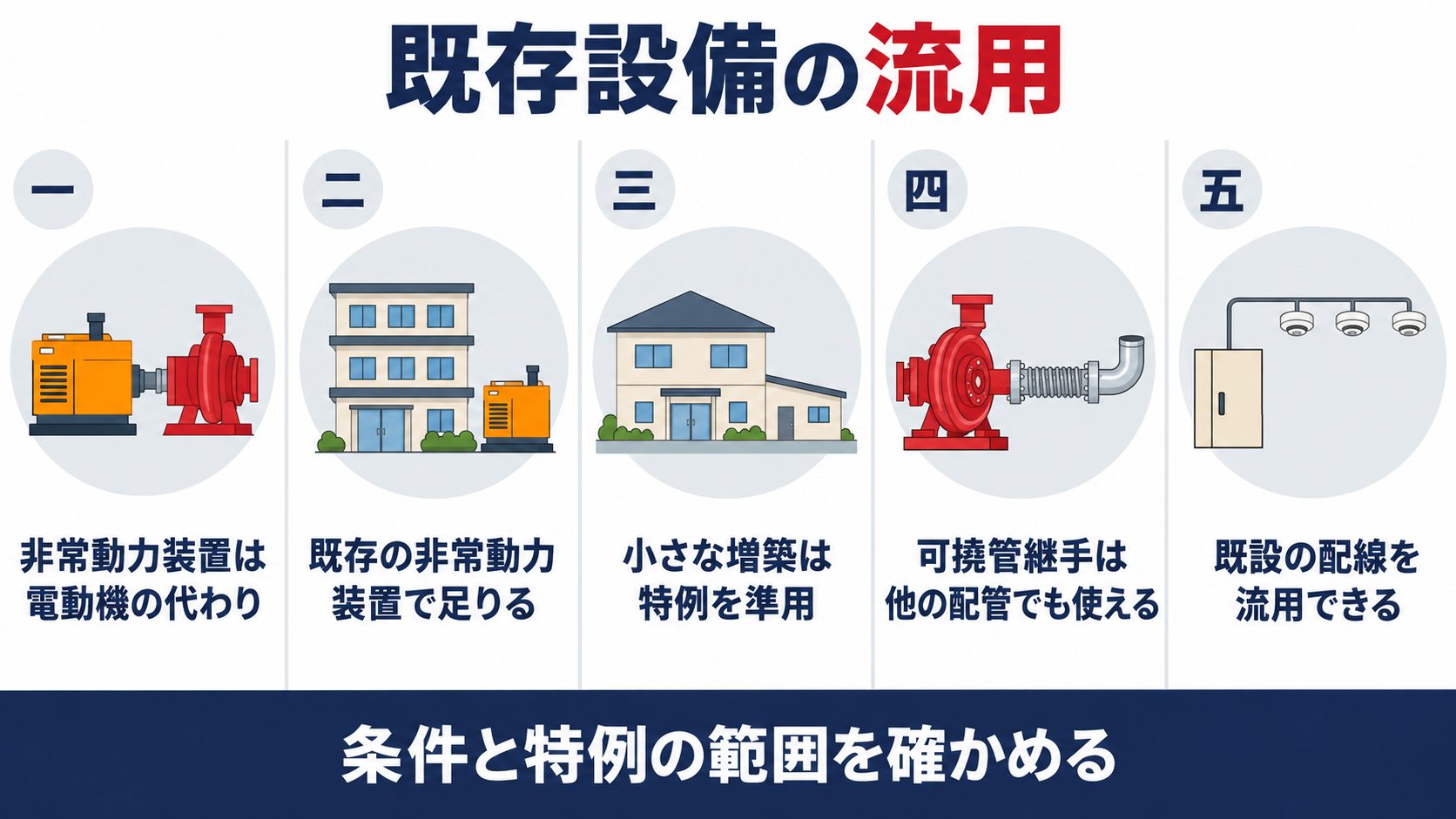

既存設備の流用の五題として、非常動力装置は電動機の代わり、既存の非常動力装置で足りる、小さな増築は特例を準用、可撓管継手は他の配管でも使える、既設の配線を流用できる、を並べた図解

既存の設備を使い続ける質疑は、どの条文にもとづくのか

消防用設備の基準は、消防法第17条と、消防法施行令・施行規則が定めています。
基準が改正されても、すでにある防火対象物の設備は、法第17条の２の５第１項により、改正前の規定のままでよいのが原則です。ただし、第２項に例外があり、政令で定める規模以上の増築や改築などは、この原則から外れます。政令が定める規模は、令第34条の２に書かれていて、増築や改築の部分の床面積の合計が1,000平方メートル以上になるか、基準時の延べ面積の２分の１以上になるものです。
さらに、令第32条は、消防長又は消防署長が、火災の発生や延焼のおそれが著しく少ないと認めるときは、その節の基準によらなくてよいと定めています。以下の５つの質疑には、この令第32条の運用にあたるものが多く含まれています。
質疑の回答は、平成５年から平成７年にかけて、消防庁の予防課が出したものです。質疑にある通知の名前や規則の条番号は、当時のものです。

加圧送水装置の電動機の代わりに、非常動力装置を使えるのか

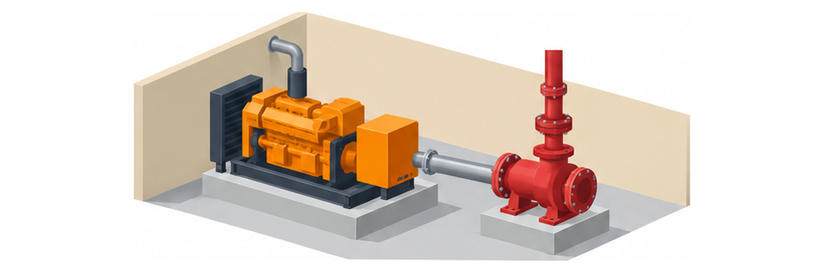

薄ベージュの小さな機械室の隅に、灰色のコンクリート基礎の上に置かれた橙色の小さなエンジン装置と赤い消火ポンプが、短い灰色の管でつながれているイメージ

屋内消火栓設備は、ポンプで水を送る加圧送水装置を使います。ポンプは、ふつう電動機で動かします。
停電したときに備えて、非常電源を設けるのが基準ですが、エンジンなどの内燃機関で動かす「非常動力装置」を、非常電源の代わりに設けてよい場合が、以前の質疑で示されていました。ここでは、その装置を、非常電源ではなく電動機そのものの代わりに設置できるかが問われました。

問（要旨）　屋内消火栓設備の非常電源の代替として非常動力装置を設けることができる場合については、従前質疑回答がなされているが、当該装置を屋内消火栓設備の加圧送水装置の原動機（電動機）の代替として設置することはできないか。

答（要旨）　非常動力装置を次により設ける場合は、消防法施行令第32条の規定を適用し、床面積の合計が2,000平方メートル以下の新築及び既存の防火対象物に設置する屋内消火栓設備の加圧送水装置の電動機の代替として認めてさしつかえない。なお、この場合、バックアップ用の非常動力装置の設置は必要ない。
①非常動力装置の内燃機関は、自家発電設備の基準（昭和48年消防庁告示第１号）における原動機に係る規定に適合すること。
②非常動力装置は、消防法施行規則第12条第１項第４号ロ（（ロ）を除く。）の規定に準じて設けること。
③屋内消火栓設備の起動装置及び表示灯については、別途非常電源を確保することが必要であること。
④当該非常動力装置の維持管理については、可搬消防ポンプ等整備資格者を活用して行うこと。
（消防庁の消防用設備等に係る質疑応答・通知）（平成７年２月21日・消防予第26号）

内燃機関の非常動力装置を電動機の代わりにしてよいのは、床面積の合計が2,000平方メートル以下の場合で、令第32条を適用する扱いです。
現行の規則第12条第１項第４号は、屋内消火栓設備の非常電源を、非常電源専用受電設備、自家発電設備、蓄電池設備、燃料電池設備の四種類と定めていて、「非常動力装置」という言葉は条文にありません。この回答は、条文どおりではなく、令第32条で個別に認める扱いを示したものです。
条件の②は、自家発電設備の規定（現行の第４号ロ）に準じるとしながら、（ロ）を除くとしています。現行の（ロ）は、常用電源が停電したときに、自動的に非常電源へ切り替えることを求める規定で、エンジンでポンプを直接動かす装置には切替えが要らない、という趣旨と読めます。

電動機の代わりに、エンジンを使ってもいいんですね。

はい。
ただし、令第32条での個別の判断です。

非常動力装置で足りていたスプリンクラー設備に、新たに義務がかかったらどうなるのか

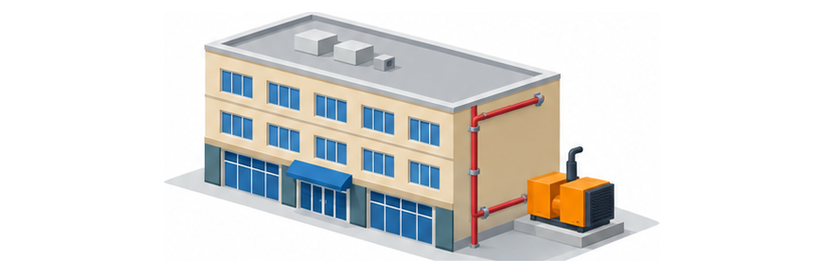

薄ベージュの三階建ての小さな店舗ビルの外壁に赤い管が走り、建物の横に橙色の小さなエンジン装置が立っているイメージ

スプリンクラー設備の設置義務は、政令の改正で対象が広がることがあります。
質疑の建物は、３階建の店舗で、１階と２階が売場の無窓階でした。昭和48年７月に新築し、昭和49年10月に増築した建物で、すでに１階と２階にスプリンクラー設備が設置してあり、非常電源は、昭和50年７月10日消防安第77号の通知に基づき、非常動力装置を設けていました。
その後、平成２年の政令改正で、延べ面積が3,000平方メートル以上のこの用途にも、スプリンクラー設備の設置が義務づけられました。この建物の延べ面積は3,109.07平方メートルで、新たに義務の対象になったのです。

問（要旨）　この場合の非常電源の取扱いは、次のいずれによればよいか。（１）昭和50年７月10日消防安第77号通知による非常動力装置の設置でよい。（２）新たに自家発電設備の設置が必要となる。

答（要旨）　１によられたい。
（消防庁の消防用設備等に係る質疑応答・通知）（平成６年３月28日・消防予第60号）

従来どおり、非常動力装置の設置でよいと答えています。
現行の令第12条第１項第４号は、（四）項の防火対象物のうち、平屋建以外で、総務省令で定める部分以外の部分の床面積の合計が3,000平方メートル以上のものに、スプリンクラー設備を求めています。質疑の店舗は、この規模にあたります。
回答は、新しく義務がかかった設備でも、すでに特例基準で認められた非常動力装置を設けているなら、自家発電設備に替える必要はないと整理しています。ただし、これは質疑の建物についての回答です。同じ形の設備が他の建物でも認められるかどうかは、消防長又は消防署長の判断になります。

新しい義務がかかっても、設備を全部入れ替えなくていいんですね。

この質疑では、そう答えています。
既存の非常動力装置で足りるとされました。

特例を受けた社会福祉施設を小さく増築すると、増築部分にも特例は及ぶのか

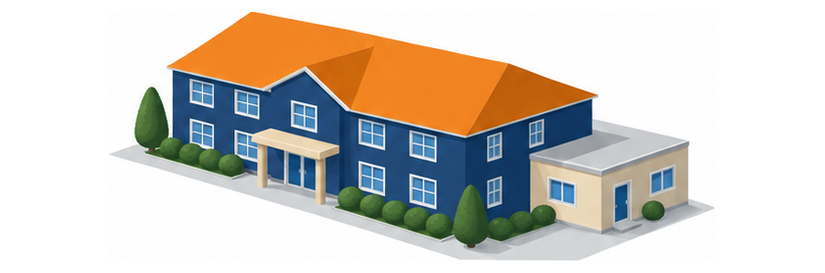

紺色の二階建ての介護施設の建物に橙色の屋根があり、その右側に低くて小さなベージュの別棟がつながれているイメージ

社会福祉施設のスプリンクラー設備には、既存の施設に新しい基準がすぐに及ばないよう、特例の基準が通知で示されたことがあります。昭和62年10月27日消防予第189号の通知です。
質疑の施設は、鉄筋コンクリート造２階建の老人ホームで、延べ面積は約2,000平方メートルでした。平成元年３月に、必要なスプリンクラー設備を設置していました。この施設で、約200平方メートルの増築工事の申請があったのです。

問（要旨）　「既存の社会福祉施設に対する消防用設備等の技術上の特例基準の適用について（通知）」（昭和62年10月27日付け消防予第189号）に基づき、必要なスプリンクラー設備を設置している社会福祉施設について、同施設において約200平方メートルの増築工事申請が行われることとなった場合、当該増築部分についても189号通知により特例を適用することができるか。

答（要旨）　特例を適用して差し支えない。特例は、当該防火対象物の規模、用途等に変更があった場合、特例事項の見直しをするのが原則であり、本件のように、189号通知の適用を受けていた防火対象物の増築等をする場合、原則として当該増築部分には、189号通知を適用することはできないものと解する。しかしながら、本件の場合は、増築部分の床面積が既存部分の床面積に比較して200平方メートルと小規模であることから、既存部分に対する増築部分からの影響は最小限度に止められるものと解される。したがって、新たに増築する部分を含めて189号通知を準用し、特例を認めて差し支えないものと解する。
（消防庁の消防用設備等に係る質疑応答・通知）（平成５年11月29日・消防予第320号）

増築部分にも特例を準用してよいと答えていますが、理由は「小規模だから」です。
回答は、原則として、増築部分には特例を適用できないとしています。特例は、建物の規模や用途が変わったときに見直すのが基本だからです。そのうえで、増築が既存部分に比べて小さく、既存部分への影響が最小限に収まると解されるので、例外として準用を認めたという組み立てです。
令第34条の２に照らすと、この増築は、床面積が1,000平方メートル未満で、基準時の延べ面積の２分の１にも届きません。ただし、令第32条の特例は消防長又は消防署長の判断で、大きな増築や、用途の変更があれば、見直しの対象になります。特例を使っている施設で増築を計画するときは、計画の段階で所轄の消防署に確かめておくのが安全です。

小さな増築なら、特例をそのまま使えるということですか。

この質疑では、そうです。
規模が小さいことが理由になっています。

加圧送水装置まわり以外の配管にも、可撓管継手を使えるのか

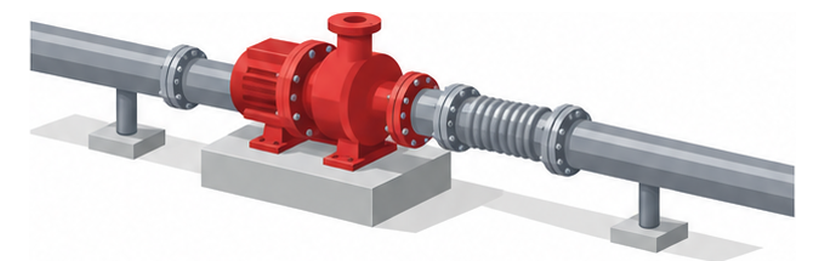

灰色の低い台の上に赤い消火ポンプが置かれ、その横で二本の灰色の直管が短い蛇腹状の灰色の継手でつながれているイメージ

可撓管継手は、配管の途中に取り付けて、ずれや振動を吸収する部品です。
平成５年６月30日消防予第199号の通知は、加圧送水装置の周辺配管に使う可撓管継手の取扱いを定めていました。この通知では、可撓管継手は本来、屋内消火栓設備やスプリンクラー設備で、加圧送水装置まわりの固定配管だけに使うものと解釈されるとされていました。

問（要旨）　（１）当該通知に定める財団法人日本消防設備安全センターの認定を受けた可撓管継手は、加圧送水装置廻り以外の配管においても使用して差し支えないか。（２）（１）が認められる場合、配管のずれはどの程度まで許容されるか。

答（要旨）　（１）お見込みのとおり。（２）配管のずれは、同通知中別紙（加圧送水装置の固定配管に使用する可撓管継手の基準）第５の表示事項である「使用軸直角変位量」以内に押さえて施工するよう指導されたい。
（消防庁の消防用設備等に係る質疑応答・通知）（平成５年11月29日・消防予第320号）

認定を受けた可撓管継手は、加圧送水装置まわり以外の配管でも使えると答えています。
現行の規則第12条第１項第６号ホは、管継手を、日本産業規格に適合するものなどと定めていますが、可撓管継手をどの配管に使えるかは、条文にありません。使える場所は、この質疑のように通知の運用で示されています。
配管のずれについて、回答が挙げたのは、継手そのものに表示された「使用軸直角変位量」です。これは、認定を受けた製品ごとに決まっている値で、施工では、その範囲に収めるよう求められています。建物の揺れなどでずれる可能性がある部分に取り付けるときは、製品の表示を確かめることが必要です。

認定を受けた製品なら、他の配管でも使えるんですね。

はい。
ただし、ずれは表示された変位量までです。

既設の配線をそのまま使って、アナログ式の自動火災報知設備に更新できるのか

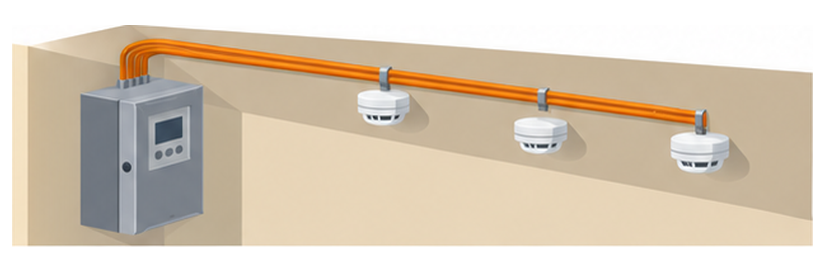

灰色の壁面の制御盤から、橙色のケーブルの束が、ベージュの天井の帯に沿って三つの小さな白い丸形の感知器へ伸びているイメージ

自動火災報知設備を、アナログ式の感知器に更新するとき、配線をすべて引き直すのは大きな負担になります。
質疑は、感知器から受信機までの配線について、当時の消防法施行規則第24条第１項第１号ホが、規則第12条第１項第５号（耐熱配線）に準じることを求めている点を前提にしています。そのうえで、既設の感知器回路の配線を使い続けてよい要件を、２つの問で確かめました。

問（要旨）　既設の自動火災報知設備を更新してアナログ式を導入する際、次の要件をみたす場合に限り、同規定にかかわらず既設感知器回路の配線を使用してさしつかえないか。（１）既設の警戒区域ごとの個別配線とすること。（２）幹線（受信機から中継器までの配線）は、新たに配線を行うこと。（３）配線の断線、短絡が、警戒区域ごとに自動検出できること。

答（要旨）　お見込みのとおり。なお、アナログ式感知器から受信機までの配線は、可能な限り消防法施行規則第12条第１項第５号の規定に準ずる耐熱性を有する電線に引き替えることが望ましい。
（消防庁の消防用設備等に係る質疑応答・通知）（平成６年12月６日・消防予第308号）

問（要旨）　既設の自動火災報知設備をアナログ式自動火災報知設備に更新する際、アナログ式感知器の配線は、次の要件を満足する場合、既設感知器の配線をそのまま使用しても差し支えないか。（１）配線の断線については、その場所を自動的に検出し確認ができること。（２）既設配線に共通線があり、そのまま使用できるときの配線の短絡については、その異常を７警戒区域以下又は階ごとに自動的に検出し、かつ、警報を発するとともに他の区域に影響を与えないものであること。

答（要旨）　お見込みのとおり。
（消防庁の消防用設備等に係る質疑応答・通知）（平成６年12月６日・消防予第308号）

断線や短絡を区域ごとに自動で検出できるなどの条件を満たせば、既設の感知器回路の配線を使ってよいと答えています。
現行の規則第24条第１項第１号ホは、「Ｒ型受信機及びＧＲ型受信機に接続される固有の信号を有する感知器及び中継器から受信機までの配線」について、第12条第１項第５号に準ずると書いています。第12条第１項第５号は、六百ボルト二種ビニル絶縁電線又は同等以上の耐熱性を有する電線を使うことなどを定めた規定です。
同じ条のヘは、共通線を、一本につき７警戒区域以下とすると定めています。２問目の要件にある「７警戒区域以下」は、この共通線の上限と同じ数字です。ただし、回答は、あくまで可能な限り耐熱性のある電線へ引き替えるのが望ましいとしていて、既設配線の流用は、条件付きの特別な扱いです。

配線を引き直さなくても、更新できる場合があるんですね。

はい。
ただし、検出できることなどの条件つきです。
