２号消火栓のホースやノズルは変えてよいのか｜長さの変更から自動火災報知設備との回路共用まで質疑応答５問を解説

２号消火栓は、ホースを１人で操作できるように作られた屋内消火栓です。
ところがメーカーごとにホースの長さやノズルの形、操作の手順が違うため、現場では「ここは変えてよいのか」という疑問が出ます。
平成元年に消防庁が示した質疑応答には、変えてよいものと変えてはならないものの線引きが示されています。

２号消火栓のホースを長くすれば、遠くまで届いて便利ではないですか。

そこは変えるべきではないとされています。
理由は操作性にあります。

ノズルも、噴霧に替えたほうが使いやすそうです。

そこにも条件があります。
５つの質疑を順に見ていきます。

この記事の結論

操作性の鑑定に適合した表示のある２号消火栓は、ホースの長さを変えて水平距離15メートルを超えて使うことは行うべきでないとされました
噴霧専用のノズルは使えず、棒状のときに性能を満たす棒状・噴霧切換ノズルなら使えます
ホースの摩擦損失水頭は、消火栓に表示された圧力損失値を使います
操作方法は各社各様のままで、求められるのは一人で円滑に操作できること
自動火災報知設備の信号回路と共用するときは、応答確認線か発信機線の接続と終端器と２極スイッチが必要です

▼

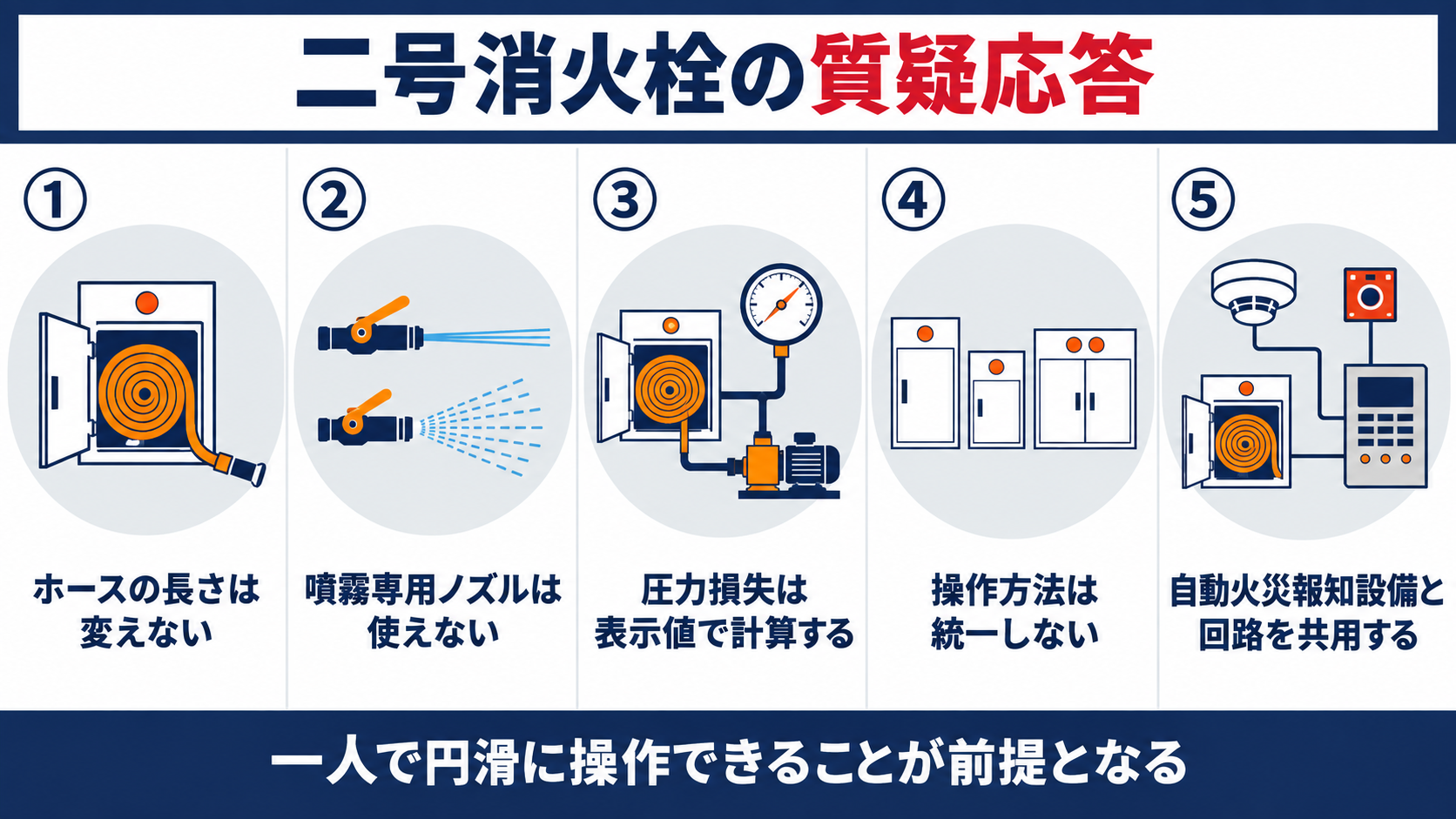

２号消火栓の質疑応答５問としてホースの長さ、噴霧ノズル、圧力損失、操作方法、自動火災報知設備との回路共用を並べた図解

２号消火栓のホースを長くして水平距離15メートルを超えてよいか

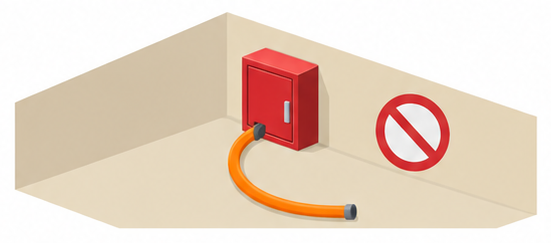

壁に付けた赤い消火栓箱から出た短いホースが四分円の範囲だけに届くことを示した、ホースの長さを変えない例のイメージ

２号消火栓は、階の各部分から１つのホース接続口までの水平距離が15メートル以下になるように設けます。
ホースは20メートルのものが一般的なので、「長いホースにすればもっと遠くまで守れる」と考えたくなります。

問（要旨）　２号消火栓は、設置階の各部分から１のホース接続口までの水平距離が15メートル以下となるように設置することとされており、ホースの長さは20メートルが一般的であるが、このホースの長さを長くし、水平距離15メートルを超えるように設置することができるか。

答　２号消火栓は、その操作性が重要であることから、「２号消火栓及び補助散水栓の操作性等に係る評価基準」（昭和63年３月18日付け消防予第46号）により、操作性等を含む２号消火栓全般について鑑定を行い、当該基準に適合している旨の表示の付されているもののホースの長さを変更することは、操作性等が損なわれることから行うべきではない。
なお、水平距離の緩和については、「社会福祉施設等に係る防火安全対策に関する消防法令の運用について」（昭和62年10月26日付け消防予第187号）第１、３及び４を参照されたい。

鑑定を受けた製品のホースは、長さを変えないのが答えでした。
令第11条第３項第２号イは、ホースの長さを「水平距離が15メートルの範囲内の各部分に有効に放水することができる長さ」とし、ホースの構造も「一人で操作することができるもの」と定めています。
回答は、鑑定を受けて基準への適合表示が付いた製品について、長さを変える改造は行うべきでないとしています。
水平距離を広げたいときの道は、ホースを伸ばすことではなく、回答が案内する別の通知にあります。距離の緩和が認められる場面かどうかは、通知の該当箇所と所轄の消防機関で確かめてください。

ホースだけ長くしても、操作性が落ちるんですね。

そういうことです。
表示のある製品はそのまま使ってください。

２号消火栓のノズルに噴霧ノズルを使えるか

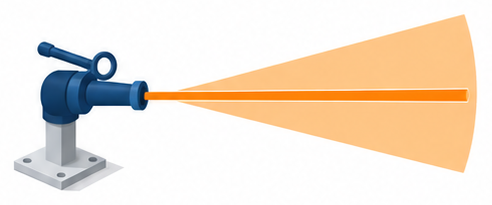

棒状の放水と扇形の噴霧を並べ、棒状と噴霧を切り換えられるノズルの違いを示したイメージ

火災の初期は、棒状の水で狙い撃つより、噴霧で広く濡らしたい場面もあります。
そこで、噴霧のノズルを付けてよいのかという問いが出ました。

問　２号消火栓のノズルとして、噴霧ノズルを使用することができるか。

答　２号消火栓の放水性能は、棒状ノズルを想定して定められており、ノズル先端において2.5キログラム毎平方センチメートル以上、かつ、60リットル毎分以上であり、放水射程は10メートル以上となっている。従って、噴霧専用のノズルは使用できないものである。
ただし、棒状・噴霧切換ノズルであって棒状の時に前記性能を満足するものにあっては使用することができる。この場合において、棒状・噴霧切換ノズルとしては、切換操作が容易であること、噴霧放水において適当な放水距離があること等の性能が要求される。

噴霧専用は使えず、切換式なら使えるという答えです。
令第11条第３項第２号イ(５)は、２号消火栓の性能を「ノズルの先端において、放水圧力が0.25メガパスカル以上で、かつ、放水量が60リットル毎分以上」と定めています。回答の2.5キログラム毎平方センチメートルは、当時の単位で書かれたこの圧力にほぼあたります。
回答は、この性能が棒状ノズルを想定した数字であることを理由に、噴霧専用のノズルは使用できないとしました。
一方で、棒状のときに所定の性能を満たす棒状・噴霧切換ノズルは使用できる。切換操作が容易であること、噴霧のときにも適当な放水距離があることが条件に挙げられています。
使い勝手のために切換式のノズルを選ぶなら、棒状にしたときに0.25メガパスカルと60リットル毎分を満たす製品かを、メーカーの資料で確かめてください。

切り換えられるノズルなら、噴霧も使えるんですね。

ただし棒状のときの性能が前提です。
資料で性能を確かめてください。

２号消火栓に表示された圧力損失値はどう計算に使うか

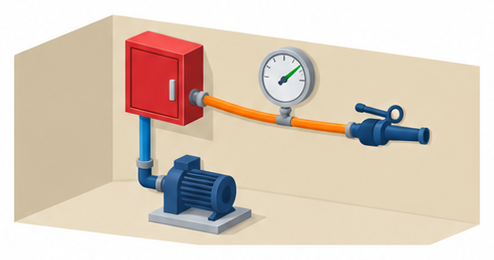

赤い消火栓箱からホースと配管が延び、圧力計とポンプにつながって摩擦損失水頭を計算するイメージ

加圧送水装置のポンプは、ホースと配管で失われる圧力の分まで見込んで選びます。
２号消火栓には「圧力損失値」が表示されていますが、これを計算のどこに入れるのかが問われました。

問　２号消火栓には、圧力損失値が表示されているが、消防法施行規則第12条第４号から第６号までにおける消防用ホース及び配管の摩擦損失水頭を計算する場合において、どのように扱えばよいか。

答　２号消火栓に表示されている圧力損失値は、ノズルにおいて2.5キログラム毎平方センチメートル以上、かつ、60リットル毎分以上の性能とする場合における配管への接続口からノズルまでの摩擦損失水頭を圧力で示している。
従って、２号消火栓を使用する場合の消防用ホース及び配管の摩擦損失水頭については、次によることが必要である。
①　消防用ホースの摩擦損失水頭：２号消火栓に表示されている圧力損失値とする。
②　配管の摩擦損失水頭：２号消火栓の接続口が接続される部分までの配管についての摩擦損失水頭とする。

ホースの損失は表示値、配管の損失は接続口までという切り分けです。
現行の規則第12条第２項第５号ロは、ポンプの全揚程を「Ｈ＝ｈ１＋ｈ２＋ｈ３＋25ｍ」で求めるとしています。ｈ１は消防用ホースの摩擦損失水頭、ｈ２は配管の摩擦損失水頭、ｈ３は落差です。問の条番号は当時のもので、この計算式にあたる部分の扱いを尋ねています。
ホースのｈ１については、２号消火栓に表示された圧力損失値をそのまま使う。ホースの長さや口径から自分で計算し直すのではなく、消火栓の表示を読むということです。
ｈ２は、消火栓の接続口が接続される部分までの配管について求めます。
ポンプの選定を確認するときは、ホース側に表示値を入れているか、配管側を接続口までで区切っているかを計算書で見てください。

ホースの損失は、表示された値を使えばよいんですね。

その通りです。
配管は接続口の手前までで区切ります。

２号消火栓の操作方法はなぜ統一されないのか

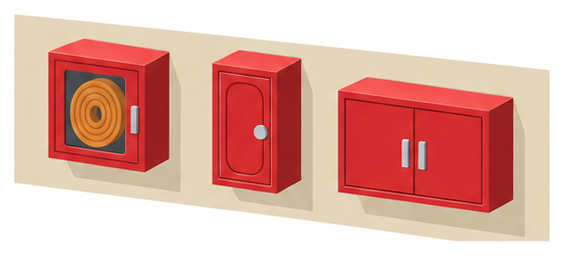

形や大きさの違う３つの赤い消火栓箱が１つの壁に並び、メーカーごとに操作方法が違うことを示したイメージ

２号消火栓は、メーカーによって箱の形もホースの収納方式も起動の手順も違います。
建物が変わるたびに操作が変わるなら、統一したほうがよいのではないかという疑問です。

問　２号消火栓の操作方法については、各社各様であるが、統一すべきではないか。

答　２号消火栓については、操作性を重視しており、一人で円滑に操作できる方法であることが必要と考えている。従って、その操作方法については、限定していない。
従って、ホースの収納方式、起動方法等の相違により、各社各様の操作方法となっている。
また、操作方法の統一は重要であるが、現状において実施することには技術開発等を阻害するおそれがあるので、当面、操作方法の統一は考えていない。

統一は重要としながらも、当面は行わないという答えです。
回答が求めているのは、統一された手順ではなく、一人で円滑に操作できることです。令第11条第３項第２号イ(３)も、ホースの構造を一人で操作できるものと定めています。
起動についても規則第12条第２項第６号が、加圧送水装置を直接操作で起動できるものとし、かつ、開閉弁の開放やホースの延長操作などと連動して起動できるものとしています。
統一しない理由は、統一すると技術開発を妨げるおそれがあるためと書かれています。今の建物の消火栓は、その機種の操作方法を確かめておく必要があります。

機種ごとに違うなら、自分の建物の型を覚えておくべきですね。

そうです。
箱の表示で手順を確かめてください。

２号消火栓の起動信号を自動火災報知設備の回路と共用してよいか

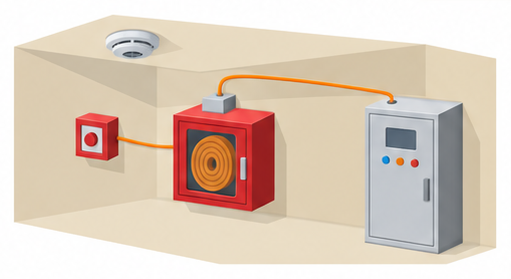

感知器と押しボタンと赤い消火栓箱を１本のケーブルで制御盤につなぎ、信号回路を共用するイメージ

２号消火栓のポンプを自動で起動させるには、起動の信号線が要ります。
自動火災報知設備の感知器の信号回路と共用することが認められていますが、つなぎ方に決まりがあります。

問　２号消火栓の加圧送水装置を自動起動させるための信号線を自動火災報知設備の感知器の信号回路と共用することが認められているが、この場合における接続方法等はどうすべきか。

答　自動火災報知設備の感知器の信号回路に２号消火栓の起動装置の信号線を接続する場合には、次による。
発信機からの回路を使用する場合において、信号線（Ｌ）と共通線（Ｃ）に接続するとともに蓄積機能の解除、感知器の作動では起動しない等のために、Ｌ及びＣのほかに、１級受信機にあっては応答確認線（Ａ）を、２級受信機にあっては発信機線（Ｈ）にも接続すること。
この場合において、起動装置が当該受信機の信号回路の末端となる場合には、受信機に適合した終端器を設けることが必要である。
また、起動装置は、２極スイッチであることが必要である。
なお、接続に当たっては、事前に自動火災報知設備に係る工事担当者等との調整を行うことが望ましい。
また、この場合において、２号消火栓の操作をすると、自動火災報知設備の地区ベルが鳴動することとなるので、その旨をあらかじめ関係者に周知しておくことが必要である。

共用は認められますが、つなぎ方と周知が条件になっています。
接続の要点は３つです。受信機の級に応じた線の接続、末端になるときは受信機に適合した終端器、起動装置は２極スイッチであること。
そして運用の面では、消火栓を操作すると自動火災報知設備の地区ベルが鳴動する。訓練や点検で操作するときも、鳴動を知らない人がいると混乱のもとになります。
共用の工事を頼むときは、受信機の級と終端器の有無を、自動火災報知設備の工事担当者と事前に調整してください。

消火栓を操作すると、地区ベルが鳴るんですね。

その通りです。
関係者へ前もって周知してください。

よくある質問

Qホースの長さを変えずに、水平距離を広げたいときはどうしますか？

A回答は、水平距離の緩和については別の通知（昭和62年10月26日付け消防予第187号）を参照するよう案内しています。ホースの改造で対応するものではありません。

Q噴霧と棒状を切り換えるノズルなら、どんな条件で使えますか？

A棒状の時に所定の性能を満たし、切換操作が容易で、噴霧放水に適当な放水距離があることが求められます。

Q２号消火栓の操作方法は、これから統一されますか？

A回答は、技術開発を阻害するおそれがあるため当面は統一を考えていないとしています。発出当時の考え方なので、現在の扱いは所轄の消防機関で確かめてください。

Q自動火災報知設備と回路を共用すると、消火栓の操作で何が起きますか？

A地区ベルが鳴動します。回答は、その旨をあらかじめ関係者に周知しておくことを求めています。

まとめ

✔鑑定に適合した表示のある２号消火栓は、ホースの長さを変えるべきではありません

✔水平距離の緩和は、ホースの改造ではなく別の通知

✔噴霧専用のノズルは使えず、棒状・噴霧切換ノズルは棒状の時の性能が前提です

✔ホースの摩擦損失は表示された圧力損失値を使い、配管は接続口が接続される部分までで求めます

✔操作方法は統一されておらず、一人で円滑に操作できること

✔自動火災報知設備との共用は、応答確認線か発信機線と終端器と２極スイッチが条件です

✔共用した消火栓を操作すると地区ベルが鳴動するので、関係者へ周知します

参考・出典

消防法施行令第11条
消防法施行規則第12条
屋内消火栓設備の２号消火栓及びスプリンクラー設備の補助散水栓に係る質疑応答について（平成元年10月３日消防予第110号消防庁予防課長から各都道府県消防主管部長あて回答）
２号消火栓及び補助散水栓の操作性等に係る評価基準（昭和63年３月18日消防予第46号）
社会福祉施設等に係る防火安全対策に関する消防法令の運用について（昭和62年10月26日消防予第187号）
消防実務六法質疑応答編

※本記事は公表されている法令および通達に基づく一般的な解説です。掲載した回答はそれぞれの発出当時のもので、条番号や機関の名称、単位等は当時のものです。その後の改正により運用が変わっている場合があります。個別の事案についての適用は、所轄消防署にご確認ください。
