強化プラスチック製二重殻タンクの外殻はなぜ減圧法でも点検できるのか｜ガス加圧法に代わる20kPaの基準を解説

地下に埋設する強化プラスチック製二重殻タンクの外殻は、危険物の規制に関する技術上の基準の細目を定める告示（昭和49年自治省告示第99号）第71条により、定期的な漏れ点検が義務付けられています。
この点検はガス加圧法で行うのが基本とされてきましたが、平成20年、消防庁から新しい点検方法を認める通知が発出されました。
容量50キロリットル以下のタンクについては、真空ポンプで減圧して圧力の変化を見る「減圧法」も、告示が求める精度の点検として認められたのです。
減圧法とはどんな手順で、どんなタンクに使えるのかを確かめます。

うちの給油所の地下タンクなんですが、業者さんから「減圧法でも点検できますよ」と言われました。
ガス加圧法しか知らなかったので、本当に大丈夫か心配です。

実は減圧法は平成20年の通知で認められた、正式な点検方法なんです。
順番に確認しましょう。

正式な方法だったんですね、知りませんでした。

はい、強化プラスチック製二重殻タンクの外殻に限った話です。
まずはなぜこの方法が認められたのかから見ていきます。

この記事の結論

平成20年12月、消防庁は強化プラスチック製二重殻タンクの外殻の漏れ点検について、従来のガス加圧法に加え「減圧法」も有効な点検方法として通知しました。
対象は内殻・外殻とも強化プラスチック製の二重殻タンクで、容量50キロリットル以下が基本です（超える場合は測定時間を延長）。
手順は、間げきを20キロパスカル減圧し15分間静置した後、105分間の圧力上昇を確認します。
圧力上昇が試験圧力の10パーセント以下であれば「異常なし」と判定できます。
この基準は現在も危険物の規制に関する技術上の基準の細目を定める告示第71条第２項に明記された、現行の規定です。

▼

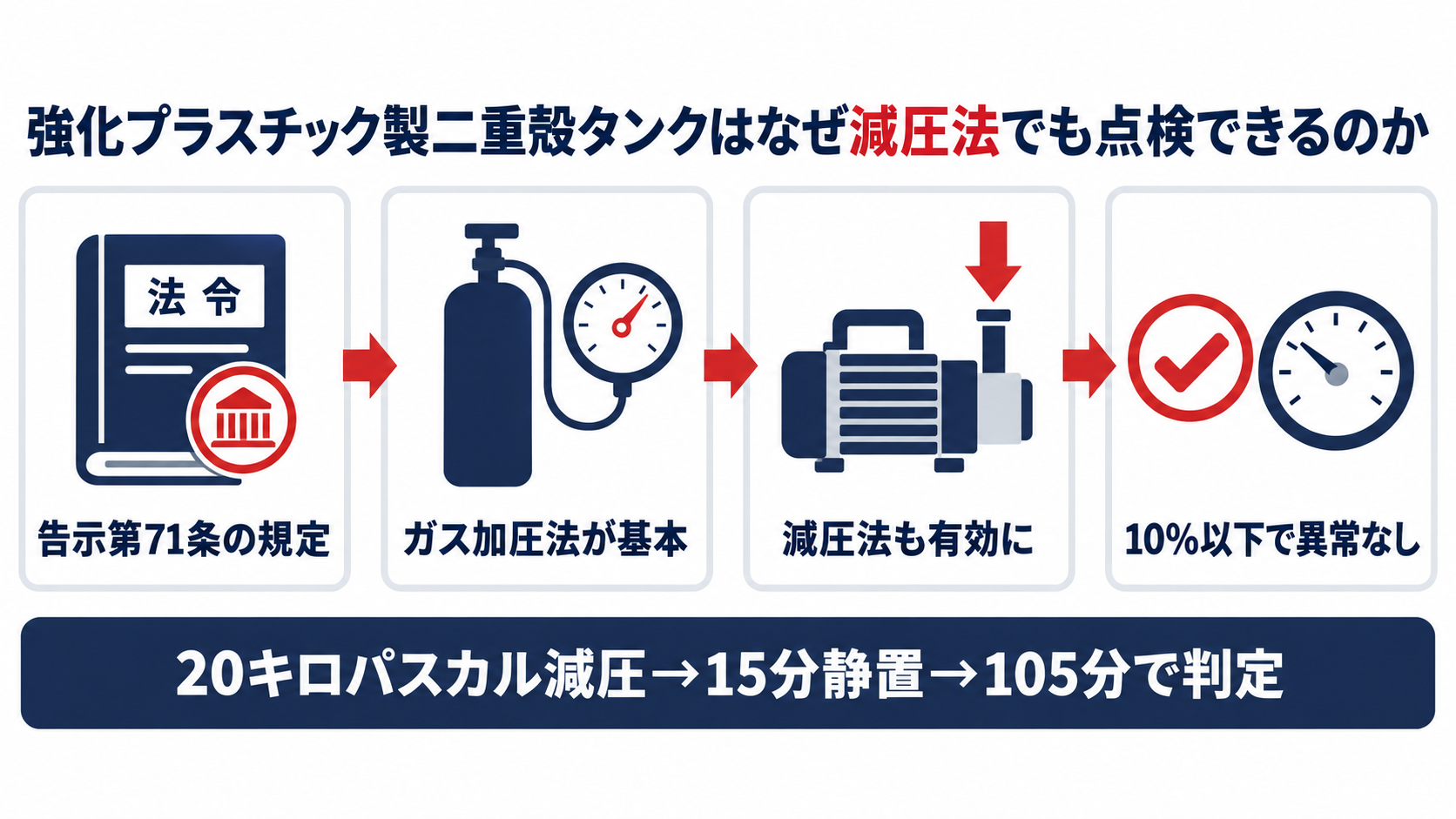

強化プラスチック製二重殻タンクの外殻点検で減圧法が有効になった経緯と手順を示す図解

強化プラスチック製二重殻タンクはなぜ減圧法でも点検できるようになったのか

外殻の漏れ点検は、長年ガス加圧法で行うのが基本とされてきました。
何がきっかけで、減圧法という新しい選択肢が加わったのかを確認します。

「強化プラスチック製二重殻タンクの外殻の漏れ点検について」（平成20年12月２日　消防危第386号）　強化プラスチック製二重殻タンクの減圧法による新たな点検方法について、平成17年から検討を重ねてきたところですが、この度、容量50キロリットル以下の強化プラスチック製二重殻タンクにあっては、下記の減圧法による漏れ点検方法が告示に規定する精度の点検として有効であるという結論が得られましたので、お知らせします。

減圧法は、はじめから告示に明記された方法ではありませんでした。
強化プラスチック製二重殻タンクの外殻の漏れ点検は、危険物の規制に関する技術上の基準の細目を定める告示第71条第２項の規定により、ガス加圧法またはその他の方法で行うこととされていました。
消防庁は平成17年から減圧法の検証を重ね、平成20年12月、消防危第386号でこの方法が告示の求める精度の点検として有効だと認めました。
現在ではこの基準は告示第71条第２項そのものに明記され、ガス加圧法と並ぶ正式な点検方法として定着しています。
古い通知だからといって、内容が廃れているわけではない点が、この通達の特徴です。

ガス加圧法しか認められていないと思い込んでいました。

平成20年の通知で状況が変わったんです。
次はどんなタンクが対象になるのかを見ていきます。

どのタンクのどの部分が減圧法の対象になるのか

減圧法は、すべての地下タンクに使えるわけではありません。
対象になるタンクの条件を確認します。

「強化プラスチック製二重殻タンクの外殻の漏れ点検について」（平成20年12月２日　消防危第386号）　内殻及び外殻が強化プラスチック製である二重殻タンク（以下「強化プラスチック製二重殻タンク」という。）の外殻の漏れ点検の方法について、お知らせします。

危険物の規制に関する技術上の基準の細目を定める告示第71条第２項　二重殻タンクの外殻に係る漏れの点検は、ガス加圧法、減圧法またはその他の方法のいずれかにより行うことができる。鋼製強化プラスチック製二重殻タンクと強化プラスチック製二重殻タンクとでは、適用される数値基準が区分されている。

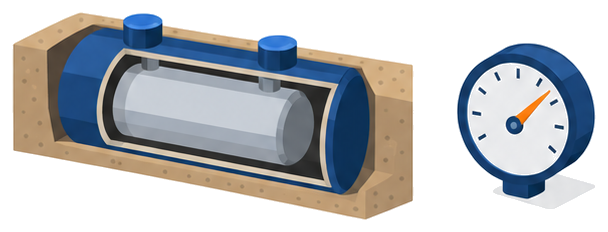

対象は、内殻も外殻も強化プラスチック製の二重殻タンクに限られます。
鋼製の内殻にプラスチックの外殻を組み合わせたタイプ（鋼製強化プラスチック製二重殻タンク）は、同じ減圧法でも異なる数値基準が適用されるため、まず自分のタンクがどちらの構造かを確認する必要があります。
容量は50キロリットル以下が基本の対象で、これを超えるタンクは、容量に応じて測定時間を延ばす計算式が告示で定められています。
小規模な給油取扱所の地下タンクであれば、容量面で対象になるケースが多いといえます。
施工時の図面や完成検査済証で、タンクの構造と容量をまず確かめましょう。

うちのタンクは図面に「FRP製二重殻タンク」と書いてありました。
これは対象になりますか。

はい、内殻・外殻ともFRP（強化プラスチック）製なら対象です。
次は具体的な点検の手順を見ていきます。

減圧法は具体的にどんな手順で行うのか

減圧法は、専用の器具をタンクに取り付けて圧力の変化を測る方法です。
手順と合格の基準を確認します。

「強化プラスチック製二重殻タンクの外殻の漏れ点検について」別添　減圧法による強化プラスチック製二重殻タンクの外殻に係る漏れの点検実施要領　圧力計を監視しながら真空ポンプにより20キロパスカル（試験圧力）まで減圧し、その状態で120分間以上の圧力変動値を計測する。減圧後15分間の静置時間における圧力上昇が試験圧力の15パーセント以下であることを確認したうえで、続く105分間の圧力の上昇が試験圧力の10パーセント以下の場合は「異常なし」とする。

合格の基準は、数字で明確に決まっています。

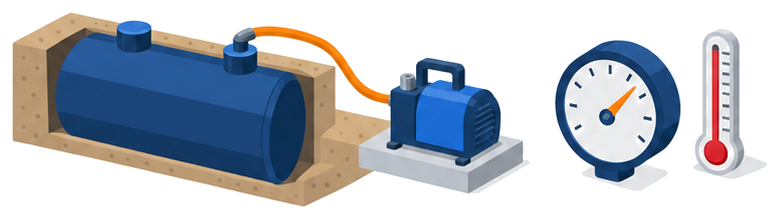

開口部をバルブや止め板で閉鎖し、圧力計・温度計・真空ポンプを取り付けたうえで、20キロパスカルまで徐々に減圧します。
減圧を終えたら15分間静置し、その時点の圧力上昇が試験圧力の15パーセント以下であることをまず確認します。
続く105分間（容量が50キロリットルを超えるタンクは延長）で圧力の上昇が試験圧力の10パーセント以下なら「異常なし」と判定されます。
試験前後のタンク内温度・気温・気象変化も記録しておく必要があります。

数字がいくつも出てきて、覚えられるか不安です。

記録は業者さんが付けてくれますが、20キロパスカル・15分・105分・10パーセントの４つを押さえておけば十分です。
次は実務で見落としやすい点を確認します。

実務で見落としやすいのはどこか

減圧法には、試験が無効になってしまう条件がいくつかあります。
見落としやすいポイントを確認します。

「強化プラスチック製二重殻タンクの外殻の漏れ点検について」別添「５　留意点」　気象変化の激しい時は、適切な結果が得られないため試験を実施しない。地下タンクに危険物を荷卸ししてから10時間以上経過していない時は、適切な結果が得られないため試験を実施しない。試験は、複数の強化プラスチック製二重殻タンクの間げきを接続することなく、単独の間げきについて実施する。

見落としやすいのは、試験のタイミングとタンクのつなぎ方です。
気象変化が激しい日や、危険物を荷卸ししてから10時間未満のタイミングでは、正しい結果が得られないため試験を実施できません。

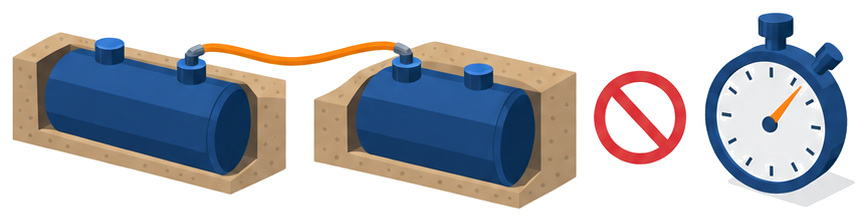

複数のタンクが隣接していても、間げきを互いに接続した状態で試験してはいけません。単独の間げきごとに実施する必要があります。
また圧力の開放は急がず、１分間以上かけて徐々に行うことも安全対策として定められています。
点検業者に任せきりにせず、これらの条件が守られているかを施設側でも把握しておくと安心です。

業者さんに任せておけば大丈夫そうですね。

はい、ただ試験条件だけは施設側でも知っておくと安心です。
最後に明日からの確認手順を整理します。

明日からなにを確認すればよいのか

ここまでの内容を、実際の確認の手順に落とし込みます。
順番に進めれば迷いません。

「強化プラスチック製二重殻タンクの外殻の漏れ点検について」別添「１　点検の準備と手順」　点検器具は、圧力計（圧力自記記録計）は最小目盛が0.1キロパスカル以下であり読み取り記録できる精度のもの、温度計は減圧状態に十分耐えうるもので最小目盛が１℃以下の表示式又は記録式のもの、真空ポンプは点検範囲を減圧できるものを用いる。

確認は３つの手順に整理できます。
まず、自分の施設の地下タンクが内殻・外殻とも強化プラスチック製の二重殻タンクで、容量50キロリットル以下かどうかを図面や完成検査済証で確認します。
次に、従来ガス加圧法で点検を依頼していた業者に、減圧法への切り替えができるかを相談します。
点検を実施する際は、気象条件や荷卸し後の経過時間など、試験が無効になる条件に当たっていないかを業者と一緒に確認します。
点検記録には使用した方法・数値・気象状況を残し、次回の点検まで保管しておくことが実務の対応です。

まずは自分のタンクの構造と容量を確認するところから始めればいいんですね。

はい、分からなければ所轄消防署や点検業者への相談もお忘れなく。
