大阪市で水道直結のスプリンクラーはどこから消防設備になるのか｜堺市とも比較

グループホームなどの小さな福祉施設では、水道につないだスプリンクラー設備がよく使われます。
このとき迷いやすいのが、水道の配管のどこからが消防用設備等として扱われるのかという点です。
国の消防法施行令は設備の考え方を定めていますが、水道メーターやブースターポンプとの境目までは書いていません。

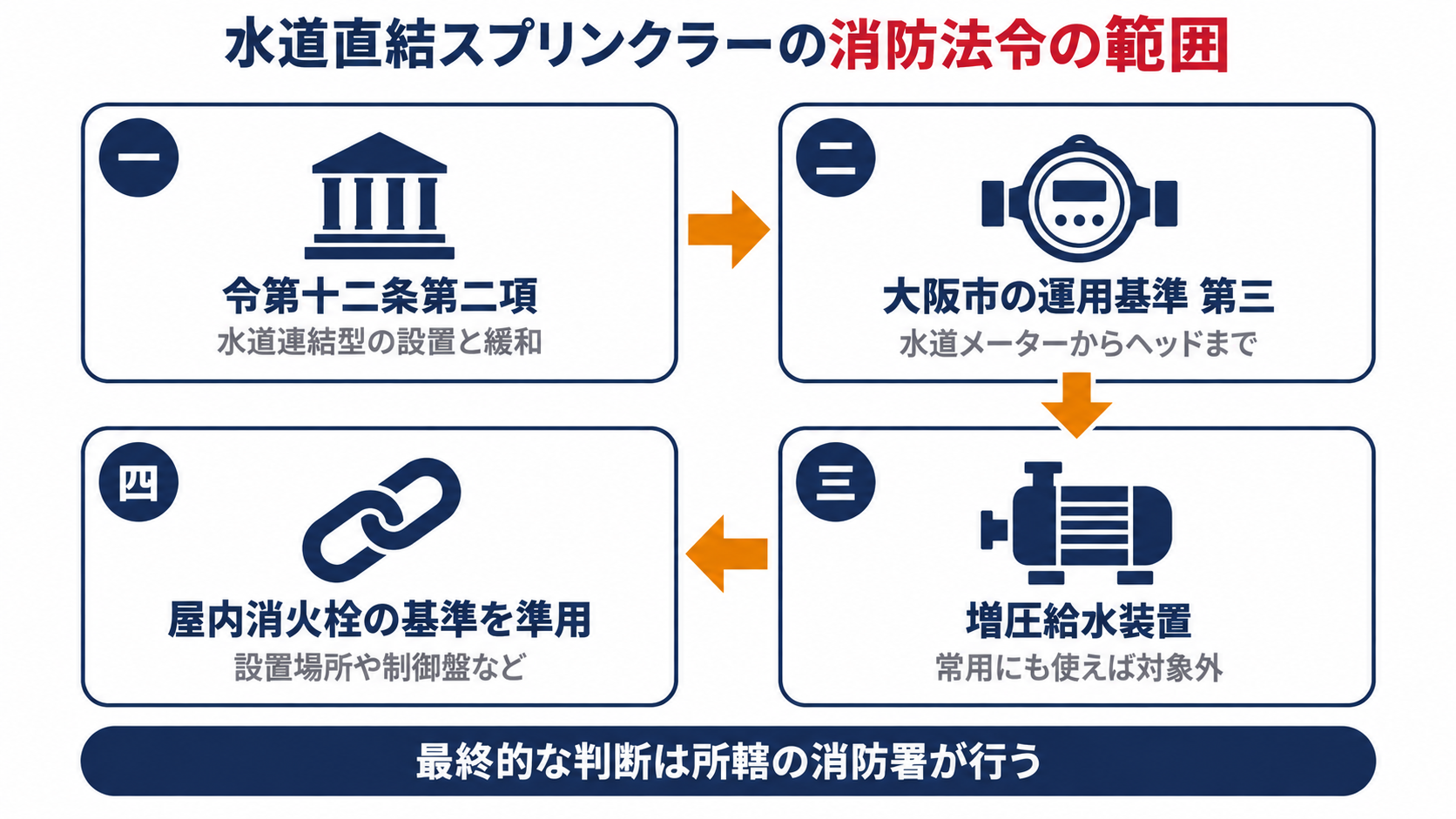

この記事では、大阪市消防局の運用基準が決めている境目を国の条文から順にたどり、堺市の審査基準とも比べます。

▼

国の基準では水道につなぐスプリンクラー設備をどう定めているのか

水道につなぐスプリンクラー設備は、正式には「特定施設水道連結型スプリンクラー設備」といいます。
消防法施行令第12条第２項第３号の２が、その意味と設置できる建物の範囲を決めています。 同じ項の第４号は水源の水量を貯めておく施設を、第６号は加圧送水装置を求めていますが、どちらも水道連結型を外す書き方になっています。
第６号が外す設備は、消防法施行規則第13条の６第３項が決めています。 第７号のただし書きで、非常電源と送水口も水道連結型には求められていません。
加圧送水装置が要るときの数値の読み替えは、水道連結型のポンプの基準を解説した記事で取り上げています。
ただ、国の条文には「水道メーター」や「ブースターポンプ」という言葉は出てきません。
そこで大阪市消防局は、運用基準の中で消防法令の範囲を具体的に決めています。

大阪市の運用基準は消防法令の範囲をどこからと決めているのか

大阪市の運用基準は、水道連結型の節の第３で配管系統の範囲を決めています。
大阪市の凡例では◆が行政指導の印ですが、この第３には◆が付いていません。 続くただし書きで、配水管が水源で水道メーターが設置されている場合は、水源から水道メーターまでの部分を除くことができるとしています。

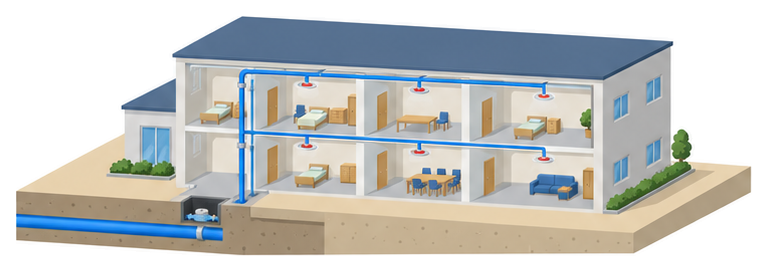

そのうえで、給水の方式ごとに消防法令の適用範囲を図で示しています。 つまり、道路の下の配水管から水道メーターまでは、水道の側の設備として消防法令の範囲から外れます。
水槽に十分な水が貯まっていれば、その水槽が水源の扱いになり、範囲の起点が水槽に移ります。
なお、運用基準のただし書きは水道メーターを水道法施行規則の条を挙げて説明していますが、今回確かめた現行の水道法施行規則では条の番号が一致しなかったため、この記事では条番号を書いていません。

増圧ポンプは消防用の加圧送水装置として扱われるのか

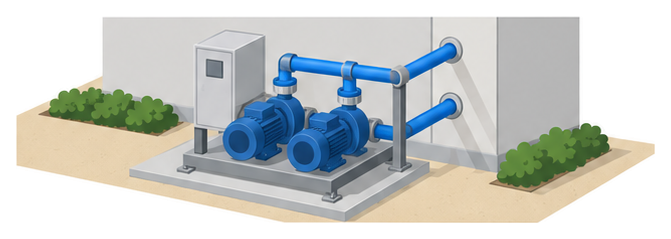

水圧を上げるために建物の入口に置く増圧給水装置（ブースターポンプ）について、大阪市は第５の１で扱いを決めています。 ふだんの水道にも使うポンプは消防法令の対象外で、スプリンクラーが動いたときだけ動くポンプは対象ということです。
ただし大阪市は、対象外のポンプにも、消防用のポンプと同じ扱いを求めている項目があります。
第５の２以下は別の節の基準を借りているので、その先を順にたどると次のとおりです。

1. 第５の２ 設置場所（◆）は、屋内消火栓設備の基準 第４．１を準用し、対象外のポンプも同様に措置することが望ましいとしています
2. 屋内消火栓設備の第４．１は、加圧送水装置等（制御盤を除く）を第３．３．(１)に定める場所に置き、屋外なら不燃材料の箱に入れるとしています
3. 第３．３．(１)が挙げる場所は、不燃専用室、不燃材料で有効に遮蔽された場所、屋外で隣の建物等から３メートル以上離れた場所などです
4. 第５の３ ポンプの吐出量などの規定（◆）は、対象外のポンプにも「同様とすること」と書いています
5. 第５の４ 制御盤（◆）は屋内消火栓設備の第４．４を準用し、対象外のポンプの制御盤も同様にすることが望ましいとしています
6. 第５の５・６ 起動表示と警報装置の表示（◆）は、屋内消火栓設備の第４．６・４．７を準用しますが、消防法令の適用を受ける加圧送水装置に限って適用します

つまり、ブースターポンプが消防法令の対象外でも、置き場所や能力は消防用と同じ目線で見られます。
一方で、起動したことを知らせる表示や警報は、消防法令の対象になるポンプだけの話です。

大阪市は水道メーターの後ろの配管や弁をどう扱うのか

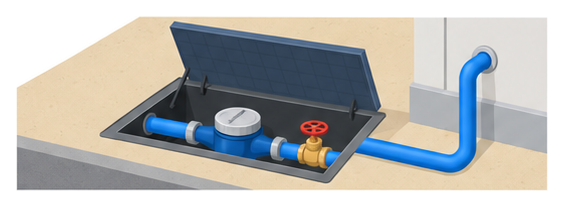

大阪市の運用基準は、水道メーターより建物側の配管や弁についても決めています。
ポンプを使わない直結直圧式では、配管の太さを決めるときに大阪市水道局の設計水圧を使うとしています。 消防の基準が、同じ市の水道局の設計基準の数値を借りているところが大阪市らしい点です。
規則第13条の６第２項第２号が求める性能は、ヘッドの先端で放水圧力0.02メガパスカル以上・放水量15リットル毎分以上（内装を準不燃材料以外で仕上げた場合は0.05メガパスカル以上・30リットル毎分以上）です。

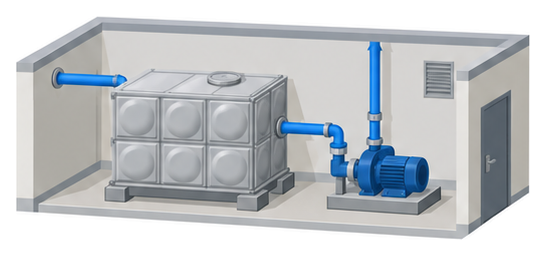

弁の位置も、水道メーターを基準に決めています。 また、水道と補助水槽を併用する方式では、補助水槽の水量と、水が減ってから20分間に水道から補給される水量の合計で、必要な水量と放水量を確保すれば足りるとしています（第４ 水源◆）。
補助水槽には必要な水量の２分の１以上を貯めておくことが望ましいとも書いています。
配管の末端で水が出るかを確かめる試験弁については、末端試験弁の記事もあわせてご覧ください。

堺市と並べると何が同じで何が違うのか

堺市消防局の審査基準も、スプリンクラー設備の節の中で水道連結型を取り上げています。
堺市は範囲の考え方の理由も書いています。 堺市の凡例では、◆は消防庁の通知等を参考に定めた指導基準の印で、⑦は節末の一覧で「消防法施行令の一部を改正する政令等の運用について」（平成21年３月31日消防予第131号）を指しています。
ブースターポンプについては、堺市はどんな設定なら「常用」といえるかまで書いています。 ２市の扱いを、確かめた資料の範囲で並べると次のとおりです。 ２市とも、範囲の線（水道メーターからヘッドまで）とブースターポンプの扱いは同じです。
違いが出るのは、配管の太さを決める圧力の考え方と、防火管理上の表示です。
水道連結型は断水すると水が出ないので、堺市の表示の項目は大阪市の施設でも防火管理の参考になります。
なお、今回確かめた東大阪市の公開資料（６つの運用基準）にはスプリンクラー設備の節がないため、比べていません。
