火災のときに建物の中の煙を外へ出し、消防隊が活動できるようにするのが排煙設備です。その排煙設備を動かすスイッチにあたるのが起動装置です。
国の規則は、手動起動装置を防煙区画ごとに置くことや、操作部の高さ・表示を決めています。堺市消防局の審査基準はそれに加えて、排煙機が２台以上ある区画の手動起動装置の置き方や、防災センターに掲げる防煙区画図と操作説明書まで決めています。
この記事では、国の基準と堺市の運用を分けて読み、大阪市・東大阪市の運用基準とも比べます。
堺市で大きなホールのある建物を計画しています。
排煙設備の起動装置は区画に１つでよいのでしょうか。
排煙機が２台以上ある区画なら、堺市では排煙口ごとに近くへ置くのが原則です。
どれを押しても全部開くようにします。
防災センターにも何か要るのですか？
はい、防煙区画図と操作説明書の掲出が求められます。
国の規則から順に見ていきましょう。

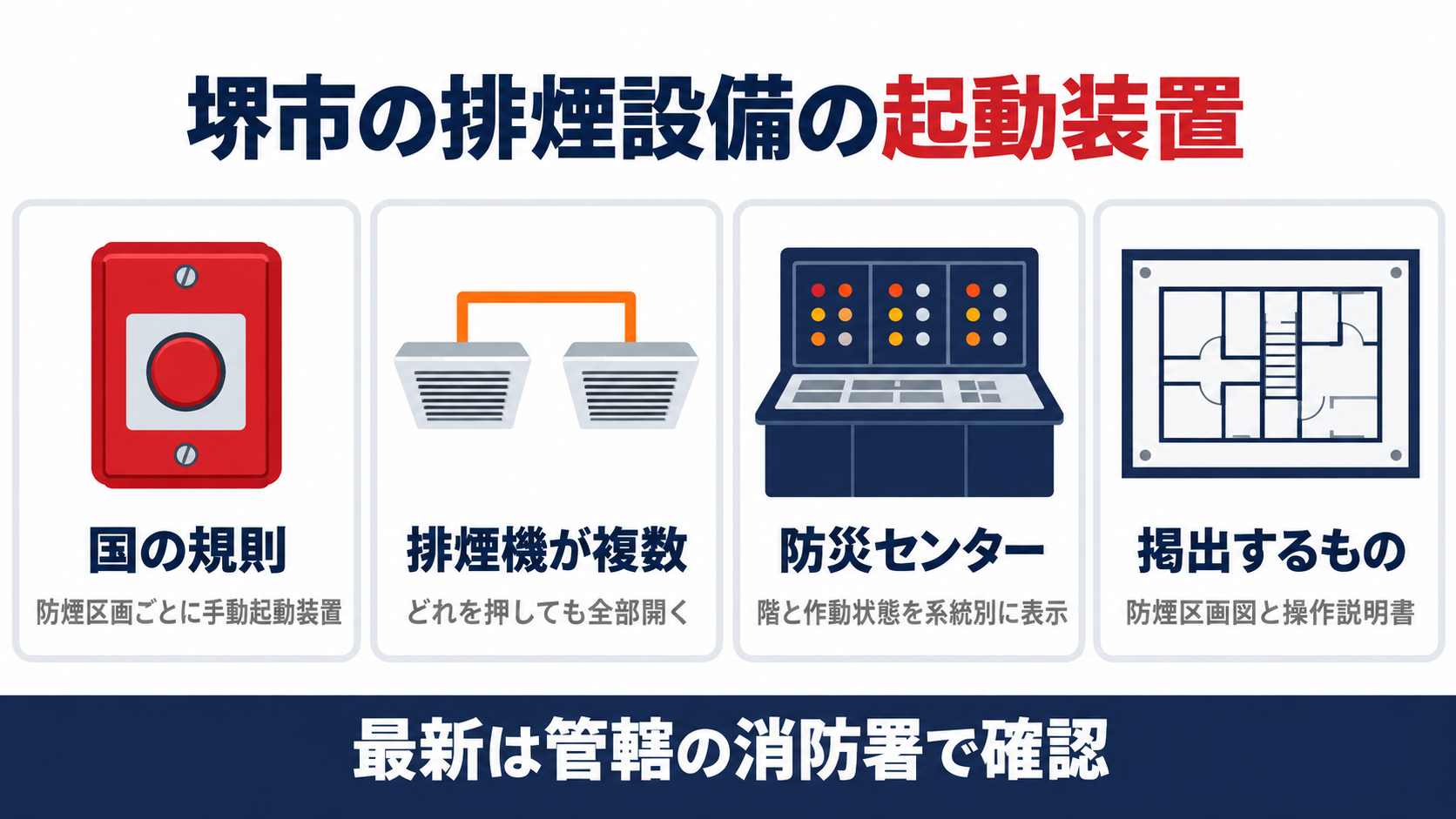

この記事の結論
- 国の規則第30条第４号は、手動起動装置を一の防煙区画ごとに置き、操作部を壁なら床から0.8メートル以上1.5メートル以下とし、自動起動装置なら防災センター等に自動手動切替え装置を置くと定めています
- 堺市は、一の防煙区画に複数の排煙機による排煙口があれば、各排煙口の近くに手動起動装置を置くことを原則とし、どれを操作しても区画内のすべての排煙口が起動するようにします（★）
- 堺市は、防災センター等の制御・監視の装置を明瞭に判別でき速やかに操作できる位置に置き、階や作動状態を系統別に表示できるものとします（★）
- 堺市は、防災センター等に排煙口と防火ダンパーを明記した防煙区画図と排煙設備操作説明書を掲げるとしています（★）
- 排煙出口の位置（煙が避難や消火活動の妨げにならない・外気取入口に入らない）は堺市と大阪市で同じ趣旨です。最新の内容は管轄の消防署で確認します
▼
国の規則は排煙設備の起動装置をどう決めているのか
消防法施行令 第28条第２項第２号 二 排煙設備には、手動起動装置又は火災の発生を感知した場合に作動する自動起動装置を設けること。
消防法施行規則 第30条第４号 四 起動装置は、次のイ及びロに定めるところによること。
イ 手動起動装置は、次に定めるところによること。
（イ） 一の防煙区画ごとに設けること。
（ロ） 当該防煙区画内を見とおすことができ、かつ、火災のとき容易に接近することができる箇所に設けること。
（ハ） 操作部は、壁に設けるものにあつては床面からの高さが〇・八メートル以上一・五メートル以下の箇所、天井からつり下げて設けるものにあつては床面からの高さがおおむね一・八メートルの箇所に設けること。
（ニ） 操作部の直近の見やすい箇所に排煙設備の起動装置である旨及びその使用方法を表示すること。
ロ 自動起動装置は、次に定めるところによること。
（イ） 自動火災報知設備の感知器の作動、閉鎖型スプリンクラーヘッドの開放又は火災感知用ヘッドの作動若しくは開放と連動して起動するものであること。
（ロ） 防災センター等に自動手動切替え装置を設けること。（略）
イ 手動起動装置は、次に定めるところによること。
（イ） 一の防煙区画ごとに設けること。
（ロ） 当該防煙区画内を見とおすことができ、かつ、火災のとき容易に接近することができる箇所に設けること。
（ハ） 操作部は、壁に設けるものにあつては床面からの高さが〇・八メートル以上一・五メートル以下の箇所、天井からつり下げて設けるものにあつては床面からの高さがおおむね一・八メートルの箇所に設けること。
（ニ） 操作部の直近の見やすい箇所に排煙設備の起動装置である旨及びその使用方法を表示すること。
ロ 自動起動装置は、次に定めるところによること。
（イ） 自動火災報知設備の感知器の作動、閉鎖型スプリンクラーヘッドの開放又は火災感知用ヘッドの作動若しくは開放と連動して起動するものであること。
（ロ） 防災センター等に自動手動切替え装置を設けること。（略）

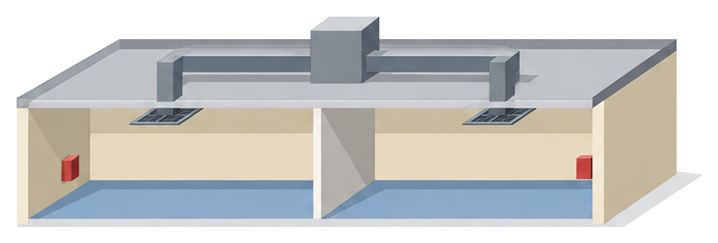

- 手動起動装置は一の防煙区画ごとに設ける
- 置き場所は、その区画の中を見通せて、火災のときに近づきやすい箇所とする
- 操作部は、壁なら床から0.8メートル以上1.5メートル以下、天井からつり下げるならおおむね1.8メートルとする
- 操作部のすぐ近くに、排煙設備の起動装置であることと使い方を表示する
- 自動起動装置は感知器の作動などと連動させ、防災センター等に自動手動切替え装置を置く
なお、特別避難階段の附室などを加圧する加圧防排煙設備の起動装置は、告示で防災センター等にも置くよう読み替えられていて、この記事の一般の排煙設備とは扱いが違います。
国の規則は、区画ごとに１つ置けば足りるのですね。
はい、数は区画ごとに１つが国の基準です。
堺市の上乗せを見ていきましょう。

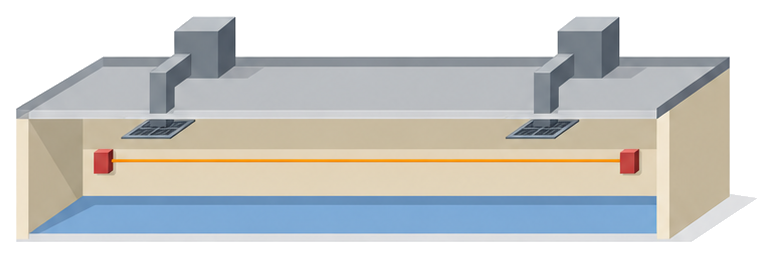

堺市では排煙機が２台以上ある区画の手動起動装置をどう置くのか
堺市「堺市消防同意・消防用設備等審査基準」第20 排煙設備 Ⅱ 細目 １ (５) 起動装置★ 柱書・ア 起動装置は、政令第28条第２項第２号及び省令第30条第４号の規定によるほか、次によること。
ア 手動起動装置
一の防煙区画内に複数の排煙機による排煙口を設ける場合においては、各々の排煙口に近接して手動起動装置を設けることを原則とし、その手動起動装置を操作すると当該防煙区画内のすべての排煙口が起動されるようにすること。
ア 手動起動装置
一の防煙区画内に複数の排煙機による排煙口を設ける場合においては、各々の排煙口に近接して手動起動装置を設けることを原則とし、その手動起動装置を操作すると当該防煙区画内のすべての排煙口が起動されるようにすること。
- 令第28条第２項第２号で、排煙設備には手動起動装置か自動起動装置を設ける
- 規則第30条第４号イ(イ)で、手動起動装置は一の防煙区画ごとに設ける
- 堺市の(５)柱書で、起動装置は令第28条第２項第２号と規則第30条第４号の規定によるほか、次による
- (５)アで、一の防煙区画に複数の排煙機による排煙口があるときは、各排煙口の近くに手動起動装置を置くのが原則
- 同じアで、そのどの手動起動装置を操作しても区画内のすべての排煙口が起動するようにする
同じ区画の複数の排煙口を連動させる書き方は、埼玉県央広域などの審査基準と比べた鴻巣市の排煙口の置き方の記事でも扱っています。堺市の(５)アは、「複数の排煙機による排煙口」という条件が付いている点が特徴です。
排煙機が別々でも、どこか１つを押せば全部開くのですね。
はい、区画内のすべての排煙口が起動する形です。
次は防災センター側を見ます。

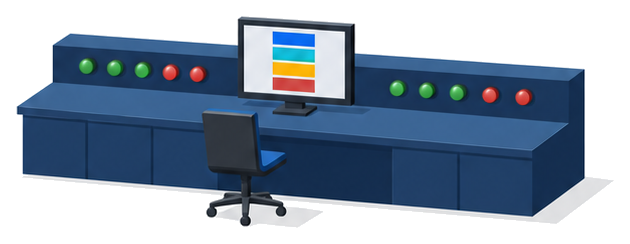

堺市で防災センターの制御・監視の装置には何が求められるのか
堺市「堺市消防同意・消防用設備等審査基準」第20 排煙設備 Ⅱ 細目 １ (５) 起動装置★ イ イ 自動起動装置
防災センター等に設ける起動等の制御及び作動状態の監視ができる装置は、次によること。
（ア） 明瞭に判別でき、かつ、速やかに操作することができる位置に配置すること。
（イ） 当該防火対象物の階、作動状態等を系統別に表示できること。
防災センター等に設ける起動等の制御及び作動状態の監視ができる装置は、次によること。
（ア） 明瞭に判別でき、かつ、速やかに操作することができる位置に配置すること。
（イ） 当該防火対象物の階、作動状態等を系統別に表示できること。
- 起動などの制御と作動状態の監視ができる装置を、明瞭に判別でき、速やかに操作できる位置に置く
- その装置で、建物の階や作動状態などを系統別に表示できるようにする
防災センターで、階ごとの動きが分かるようにするのですね。
はい、系統別の表示が求められます。
掲げる図面も決まっています。

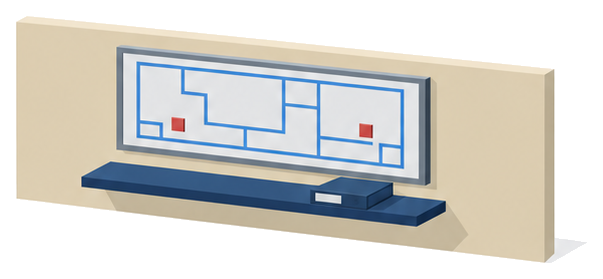

堺市が防災センターに掲げさせる防煙区画図と操作説明書とは
堺市「堺市消防同意・消防用設備等審査基準」第20 排煙設備 Ⅱ 細目 １ (５) 起動装置★ ウ ウ 防災センター等には、排煙口及び防火ダンパーを明記した防煙区画図並びに排煙設備操作説明書を掲出すること。
- 防煙区画図（排煙口と防火ダンパーの位置を明記したもの）
- 排煙設備操作説明書
大阪市消防局の運用基準は、第５章 第１節 排煙設備に起動装置や防煙区画図の掲出の項目を置いていません。総合操作盤については次のように別の章へ渡しています。
大阪市「消防用設備等の設置に係る運用基準」第５章 第１節 排煙設備 第５ 総合操作盤 総合操作盤は、第７章「総合操作盤の基準」による。
堺市の建物で防災センターを見直すときに確かめておきたい点は次のとおりです。
- 防煙区画図に、すべての排煙口と防火ダンパーの位置が書かれているか
- 改装で間仕切りや排煙口を動かしたときに、防煙区画図も描き直しているか
- 排煙設備操作説明書が、防災センターで見える場所に掲げてあるか
- 制御・監視の装置で、階と系統ごとの作動状態が読み取れるか
改装のたびに防煙区画図も直さないといけませんね。
はい、排煙口と防火ダンパーの位置が要です。
最後に排煙出口を比べます。

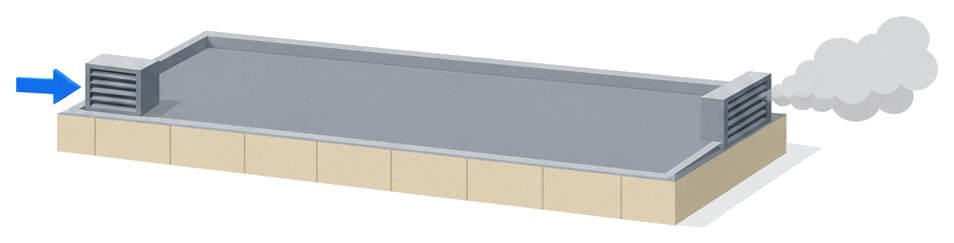

排煙出口の位置は大阪市や東大阪市でも同じなのか
堺市「堺市消防同意・消防用設備等審査基準」第20 排煙設備 Ⅱ 細目 １ (４) 排煙機、給気機★ 排煙機、給気機は、省令第30条第５号の規定によるほか、排煙出口は、次によること。
ア 防火対象物の周囲の状況、気象条件等を考慮して、排出された煙が避難あるいは消火活動の妨げとならない位置に設けること。
イ 排出された煙が、給気風道の外気取り入れ口から流入しない位置に設けること。
ア 防火対象物の周囲の状況、気象条件等を考慮して、排出された煙が避難あるいは消火活動の妨げとならない位置に設けること。
イ 排出された煙が、給気風道の外気取り入れ口から流入しない位置に設けること。
大阪市「消防用設備等の設置に係る運用基準」第５章 第１節 排煙設備 第２ 設置方法 ２ ２ 排煙出口は、次によること
(１) 防火対象物の周囲の状況、気象条件等を考慮して、排出された煙が避難上又は消火活動上支障とならない位置とすること◆
(２) 排出された煙が、給気風道の外気取入口から流入しない位置とすること◆
(１) 防火対象物の周囲の状況、気象条件等を考慮して、排出された煙が避難上又は消火活動上支障とならない位置とすること◆
(２) 排出された煙が、給気風道の外気取入口から流入しない位置とすること◆
東大阪市消防局がホームページで公開している６つの運用基準（避難器具・自動火災報知設備・非常コンセント設備・連結送水管・消火器具・誘導灯等）には、排煙設備の基準は含まれていません。東大阪市の建物は、管轄の消防署で確認してください。３市を比べると次のとおりです。
| 項目 | 堺市 | 大阪市 | 東大阪市 |
|---|---|---|---|
| 複数の排煙機がある区画の手動起動装置 | 各排煙口の近くに置き、どれでも全部開く（★） | 排煙設備の節に記載なし | 公開の基準に排煙設備なし |
| 防災センター等の制御・監視の装置 | 明瞭に判別・速やかに操作できる位置、階・作動状態を系統別に表示（★） | 総合操作盤は第７章による | 公開の基準に排煙設備なし |
| 防煙区画図と操作説明書の掲出 | 排煙口と防火ダンパーを明記した図と説明書（★） | 排煙設備の節に記載なし | 公開の基準に排煙設備なし |
| 排煙出口の位置 | 避難・消火活動の妨げにならない、外気取り入れ口に入らない（★） | 堺市と同じ趣旨（◆） | 公開の基準に排煙設備なし |
| 記号 | ★＝堺市消防局の指導基準 | ◆＝行政指導 | － |
- 国の規則どおり、防煙区画ごとに手動起動装置があり、高さ0.8メートル以上1.5メートル以下・表示があるかを確かめる
- 区画に複数の排煙機による排煙口があれば、各排煙口の近くに置き、どれでも全部開く配線にする
- 防災センター等の装置が、階・作動状態を系統別に表示できるかを確かめる
- 防煙区画図と操作説明書を用意して掲げ、排煙出口の位置も含めて所轄の消防署と事前に協議する
排煙出口は大阪市と同じで、起動装置まわりは堺市が詳しいのですね。
はい、防災センターの掲示は堺市の特徴です。
図面を作る前に確かめましょう。
よくある質問
Q国の規則では、排煙設備の手動起動装置はいくつ要りますか？
A消防法施行規則第30条第４号イ(イ)により、一の防煙区画ごとに設けます。操作部は壁なら床から0.8メートル以上1.5メートル以下です。
Q堺市で、１つの区画に排煙機が２台ある場合はどうしますか？
A堺市の審査基準 第20 Ⅱ１(５)ア★は、各排煙口の近くに手動起動装置を置くことを原則とし、どれを操作しても区画内のすべての排煙口が起動するようにするとしています。
Q堺市で防災センターに掲げるものは何ですか？
A(５)ウ★により、排煙口と防火ダンパーを明記した防煙区画図と、排煙設備操作説明書を掲げます。
Q大阪市にも同じ定めがありますか？
A大阪市の運用基準 第５章 第１節 排煙設備には、起動装置や防煙区画図の掲出の項目はなく、総合操作盤は第７章によるとしています。排煙出口の位置は堺市と同じ趣旨です。
まとめ
✔国の規則第30条第４号は、手動起動装置を一の防煙区画ごとに置き、操作部の高さと表示を決めています
✔自動起動装置を設けるときは、防災センター等に自動手動切替え装置を置きます
✔堺市は、複数の排煙機による排煙口がある区画では各排煙口の近くに手動起動装置を置き、どれでも全部開くようにします
✔堺市は、防災センター等の装置を見やすく操作しやすい位置に置き、階・作動状態を系統別に表示させます
✔堺市は、防災センター等に排煙口と防火ダンパーを明記した防煙区画図と操作説明書を掲げさせます
✔排煙出口の位置は堺市と大阪市で同じ趣旨で、東大阪市の公開の基準には排煙設備がありません
✔運用基準は改正されることがあるので、最新の内容は管轄の消防署・消防局で確認しましょう
