広範囲型２号消火栓の普及で消防用接続器具の基準はなぜ改正されたのか｜呼称25の媒介金具と試験の基準を解説

平成28年７月29日、消防庁は消防予第237号で、消防用ホースにつなぐ管そうや媒介金具などの技術基準の一部を改正しました。
通知は改正の背景として、広範囲型２号消火栓の普及に伴い、呼称25の媒介金具の使用事例が増えていることを挙げています。
この技術基準は法令ではなく、消防組織法第37条に基づく助言として出されたものです。
この記事では、通知の対象と基準の中身、読むときに見落としやすい点を、消防庁の通知と現行の条文をもとに解説します。

消火栓のホースにつなぐ器具にも、基準があると聞きました。
私の建物のホースにも関係があるのでしょうか。

関係するのは、ホースにつなぐ管そうや媒介金具の基準です。
まず通知が出た理由と対象の器具を順に見ていきましょう。

器具の種類ごとに決まりがあるのですね。

はい。
読むときの落とし穴までお伝えします。

この記事の結論

消防庁は平成28年７月29日の消防予第237号で、結合金具に接続する消防用接続器具の構造、性能等に係る技術基準の一部を改正しました。
背景には、広範囲型２号消火栓の普及に伴い、呼称25の差し口または受け口を持つ媒介金具の使用事例が増えたことがあります。
対象は、管そう・スムースノズル・噴霧ノズル・媒介金具・スタンドパイプで、２号消火栓や補助散水栓に使う管そうとスムースノズルは含まれません。
基準には、着脱力・耐圧・落下・腐食などの試験と、製造者・製造年・呼称の表示が定められています。
この技術基準は消防組織法第37条に基づく助言で、令第41条の自主表示の対象に結合金具は入っていますが、接続器具は列挙されていません。

▼

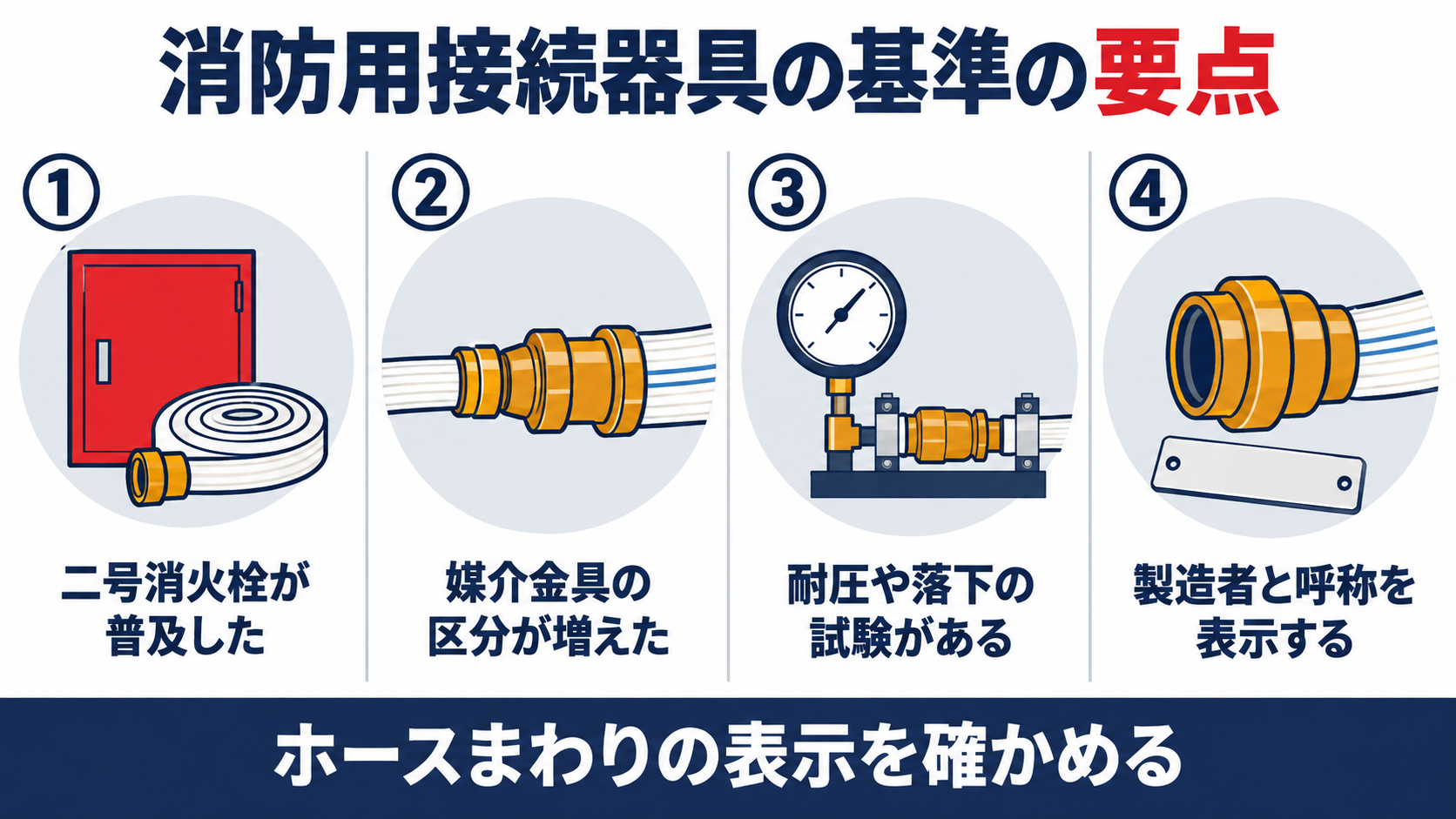

消防用接続器具の基準の要点を、２号消火栓が普及したこと、媒介金具の区分が増えたこと、耐圧や落下の試験があること、製造者と呼称を表示することの４つで整理した概要図解

広範囲型２号消火栓の普及で消防用接続器具の基準はなぜ改正されたのか

壁に取り付けた赤い消火栓箱の右に、台の上で巻かれた平らなホースが置かれたイラスト

通知は、事故を受けたものではなく、２号消火栓の仕組みが変わったことを受けて出されました。
平成25年に、一人で操作でき、設置間隔を25メートル以下とする２号消火栓が、消防法施行令に新たに規定されました。

「結合金具に接続する消防用接続器具の構造、性能等に係る技術基準の一部改正について」（平成28年７月29日付け消防予第237号）は、次のように述べています。
平成25年に「消防法施行令の一部を改正する政令」（平成25年政令第88号）が施行され、一人操作が可能であって、かつ設置間隔を25ｍ以下とする２号消火栓（以下「広範囲型２号消火栓」という。）が新たに規定されましたが、近年広範囲型２号消火栓の普及に伴い、当該消火栓の消防用ホースに対応する呼称25の差し口又は受け口を有する媒介金具の使用事例が増加していること等を踏まえ、結合金具に接続する消防用接続器具の構造、性能等に係る技術基準の一部を別紙のとおり改正しましたので通知します。

消防法施行令第十一条第三項第二号ロ（抜粋）
次に掲げる基準
（１）屋内消火栓は、防火対象物の階ごとに、その階の各部分から一のホース接続口までの水平距離が二十五メートル以下となるように設けること。
（２）（略）
（３）屋内消火栓設備の消防用ホースの構造は、一人で操作することができるものとして総務省令で定める基準に適合するものとすること。

通知が出た理由は、事故ではなく２号消火栓の仕組みの変化です。
ホースの届く範囲を広げた広範囲型２号消火栓は、令第11条第３項第２号ロで、水平距離25メートル以下と定められています。
この消火栓のホースにつなぐ媒介金具のうち、呼称25の差し口または受け口を持つものが増えたため、基準も改められました。
通知は「使用事例が増加していること等を踏まえ」と述べており、事故を理由には挙げていません。
改正は、平成28年８月１日に施行されています。

広範囲型２号消火栓が増えたことが、きっかけなのですね。

はい。
通知が挙げた理由は、呼称25の媒介金具の使用事例の増加です。

通知の基準が対象にする消防用接続器具はどんな器具なのか

筒先の形をした真鍮の管と、短い真鍮の継ぎ手と、台の上に立つ赤い縦管が並んだイラスト

通知の基準が対象にするのは、結合金具につなぐ５種類の器具で、通知はまとめて「消防用接続器具」と呼んでいます。
結合金具はホースの端に付ける金具で、その先につなぐ道具が対象になります。

通知の別添「結合金具に接続する消防用接続器具の構造、性能等に係る技術基準」の第２条は、用語を次のように定めています。
一　消防用接続器具　管そう（泡管そう及び２号消火栓若しくは補助散水栓に使用するものを除く。）、スムースノズル（２号消火栓及び補助散水栓に使用するものを除く。）、噴霧ノズル、媒介金具及びスタンドパイプをいう。
（略）
十一　媒介金具　受け口又は差し口を２以上有し、差込式結合金具又はねじ式結合金具の差し口又は受け口相互を媒介し、連結する金具をいう。

対象は、器具の種類と、つなぐ相手で決まります。
５種類の器具の意味は、次の表のとおりです。

器具	通知の説明
管そう	可搬式の放水専用の管そう（ノズルチップを除く）
スムースノズル	棒状放水専用のノズルチップ
噴霧ノズル	棒状放水及び噴霧放水を兼用できるノズル
媒介金具	受け口または差し口を２以上有し、結合金具の差し口または受け口の相互を連結する金具
スタンドパイプ	地下式消火栓に接続し、地上で吸水に使用する消防用ホースまたは消防用吸管まで導水する可搬式の管

このうち媒介金具は、両側の受け口または差し口の寸法の組合せで区分されます。
呼称は、その寸法により決まる呼びで、第３条第４号が一覧を定めています。

別添の第３条第４号は、媒介金具の区分を次のように定めています。
四　媒介金具　両側の受け口又は差し口の寸法により呼称150、呼称125、呼称100、呼称90、呼称75、呼称65、呼称50、呼称40、呼称30 及び呼称25（差込式の受け口又は差し口にあっては呼称150、呼称125、呼称100 及び呼称90 を消防用吸管に用いるもの（以下「吸管用」という。）の受け口又は差し口にあっては呼称40、呼称30 及び呼称25 を除く。）の組み合わせで区分する。

媒介金具の区分に呼称25が入っていることが、通知が挙げた改正の理由と結びつく部分です。

対象は、管そうや媒介金具など５種類なのですね。

はい。
２号消火栓や補助散水栓に使う管そうなどには、除外もあります。

基準は消防用接続器具にどんな試験と表示を求めているのか

基準は、器具の形を決めるだけでなく、結合金具とつないだ状態での強さや水もれを、試験で確かめることを求めています。
主な試験は、次の表のとおりです。

別添の第８条は、耐圧試験を次のように定めています。
消防用接続器具は、差し口にあっては結合金具の受け口と、受け口にあっては結合金具の差し口とそれぞれかん合し、かつ、その他の消防用接続器具を結合した状態において、2.0 メガパスカル（差し口又は受け口の寸法が呼称40 以上の媒介金具（吸管用のものを除く。）にあっては3.0 メガパスカル、噴霧ノズルにあっては1.5 メガパスカル）の内圧力を５分間加えた場合、き裂、著しい変形、漏水等が生じず、かつ、かん合部又は結合部から離脱しないものでなければならない。（略）

試験	通知が定める内容	条
着脱力	結合金具とのかん合と離脱に必要な力が、呼称ごとに定める値以下（呼称75で150ニュートン、呼称25で75ニュートン）	第７条
耐圧	2.0メガパスカルの内圧を５分間加える（呼称40以上の媒介金具は3.0メガパスカル）	第８条
漏水	1.3メガパスカル以下の任意の内圧で、かん合部から漏水しない（呼称40以上の媒介金具は2.0メガパスカル）	第９条
繰返し	差込式は、1,000回のかん合と離脱を行っても、き裂や著しい変形が生じない	第10条
曲げ	内圧を加えて直角に力を加えても、離脱せず、き裂や変形が生じない	第11条
落下	高さ１メートルからコンクリート床面へ自由落下させる（吸管用の媒介金具は0.7メートル）	第12条
腐食	塩水を８時間噴霧して16時間放置する工程を５回繰り返す	第13条
引きずり	媒介金具（吸管用を除く）は、ホースを装着して20メートル引きずる	第23条

試験の種類は、結合金具の規格省令とも重なります。
結合金具の技術上の規格を定める省令（平成25年総務省令第23号）にも、第12条から第19条までに耐圧・漏水・繰返し・曲げ・落下・腐食などの試験があります。
結合金具につなぐ器具にも、同じつなぎ目の強さを確かめる試験が求められているのです。

試験の種類が、結合金具とそろっているのですね。

はい。
着脱力は呼称ごとに値が決まっています。

通知を読むときに見落としやすい点はどこか

細い管と太い管の間に短い継ぎ手が挟まる据え付けと、台の上の小さな板が置かれたイラスト

通知は技術的な内容ですが、読み違えやすい点がいくつかあります。
特に、次の４つを押さえておきましょう。

通知の結びは、次のように述べています。
なお、本通知は、消防組織法（昭和22年法律第226号）第37条の規定に基づく助言として発出するものであることを申し添えます。

消防組織法第三十七条
消防庁長官は、必要に応じ、消防に関する事項について都道府県又は市町村に対して助言を与え、勧告し、又は指導を行うことができる。

消防法施行令第四十一条（抜粋）
法第二十一条の十六の二の政令で定める消防の用に供する機械器具等は、次に掲げるもの（略）とする。
一　動力消防ポンプ
二　消防用ホース
三　消防用吸管
四　消防用ホースに使用する差込式又はねじ式の結合金具及び消防用吸管に使用するねじ式の結合金具
五　エアゾール式簡易消火具
六　漏電火災警報器

見落としやすい点は、対象外の器具・助言・自主表示・改正の中身の４つです。
第１に、２号消火栓や補助散水栓に使う管そうとスムースノズルは、通知が定める消防用接続器具から除かれています。
ただし媒介金具は、通知の対象の器具に含まれています。
第２に、この基準は助言として出されたもので、法令のように直接の義務を課すものではありません。
第３に、令第41条が定める自主表示の対象には結合金具が入っていますが、消防用接続器具は列挙されていません。
第４に、改正の中身は呼称25の追加だけではありません。新旧対照表を見ると、引用する規格省令が平成25年総務省令第23号に改められ、力や圧力の単位もニュートンとメガパスカルで書かれています。関係する条文と通知の位置づけは、次の表のとおりです。

項目	根拠	内容
広範囲型２号消火栓	令第11条第３項第２号ロ	水平距離25メートル以下で、一人で操作できるホースの構造
結合金具の規格	規格省令（平成25年総務省令第23号）	差込式・ねじ式の結合金具の技術上の規格
自主表示	法第21条の16の２、令第41条第４号	結合金具は自主表示対象機械器具等
接続器具の技術基準	消防予第237号（消防組織法第37条）	助言として示された構造・性能等の基準

対象外の器具があるのは、見落としそうです。

はい。
管そうと媒介金具で扱いが分かれる点に気をつけてください。

明日から消火栓まわりの器具をどう確かめればよいのか

白紙の点検表の載った画板と、その右の赤い消火栓箱と、手前に置かれた真鍮の継ぎ手のイラスト

基準は器具を作る側の技術基準ですが、表示を読めば、設置する側でも確かめられることがあります。
器具の表示は、次の５点を手がかりにしてください。

別添の第14条は、表示を次のように定めています。
消防用接続器具は、次に掲げる事項を容易に消えないように表示しなければならない。
一　製造者又は商標
二　製造年
三　管そうにあっては受け口の呼称とノズル結合部の大きさの呼びの組み合わせ、（略）媒介金具にあっては両端の呼称の組み合わせ、（略）

確認は、表示・呼称・除外・着脱・問い合わせの順に進めます。
媒介金具の両端の呼称は、つなぐホースや器具の呼称と合っている必要があります。
表示が消えていたり読めなかったりする場合は、製造者に問い合わせるのが確実です。
次の５点を、自分の建物の消火栓に当てはめて確認してみてください。

器具の表示に、製造者または商標と製造年があるか確かめる
媒介金具は、両端の呼称の組み合わせが、つなぐホースや器具と合っているか確かめる
２号消火栓や補助散水栓に使う管そうやノズルは、通知の対象から除かれていることを踏まえ、仕様を製造者に確かめる
着脱に必要以上の力が要らないか、つなぎ目の動きを確かめる
交換や買い替えのときは、通知の技術基準に適合した製品かを製造者へ問い合わせる

まず消火栓箱を開けて、器具の表示を見てみます。

お願いします。
表示が読めないときは、製造者へ問い合わせてください。

よくある質問

Q消防予第237号はいつ、どの立場の人から出されたのですか？

A平成28年７月29日に、消防庁予防課長から各都道府県消防防災主管部長や東京消防庁、各指定都市消防長へ宛てて出されました。施行は平成28年８月１日です。

Q呼称25とは何ですか？

A媒介金具などの区分に使う、受け口や差し口の寸法により決まる呼びの一つです。通知は、広範囲型２号消火栓のホースに対応するものとして挙げています。

Q広範囲型２号消火栓の管そうも、この基準の対象ですか？

A対象ではありません。通知は、２号消火栓や補助散水栓に使用する管そうを消防用接続器具から除いています。ただし、媒介金具は対象に含まれています。

Q通知の技術基準に適合しない器具は、法令違反になりますか？

A通知は消防組織法第37条に基づく助言として出されたもので、法令のように直接の義務を課すものではありません。個別の判断は、所轄消防署にご確認ください。

まとめ

✔消防庁は消防予第237号で、消防用接続器具の技術基準の一部を改正した

✔背景は、広範囲型２号消火栓の普及に伴う呼称25の媒介金具の使用事例の増加である

✔対象は、管そう・スムースノズル・噴霧ノズル・媒介金具・スタンドパイプの５種類

✔２号消火栓や補助散水栓に使う管そうとスムースノズルは除かれる

✔着脱力・耐圧・落下・腐食などの試験と表示が定められている

✔この技術基準は助言で、令第41条の自主表示の対象に接続器具は列挙されていない

✔器具の表示を見て、両端の呼称の組み合わせを確かめる
