総合操作盤はなぜ設備ごとに表示・警報・操作の項目数が違うのか｜別表が定める管理機能の仕組みを解説

大きなビルには、水を出す消火設備や煙を感知する警報設備など、たくさんの消防用設備等が置かれています。
それらを一つの盤でまとめて監視できるのが総合操作盤ですが、画面に出てくる項目の数は設備の種類によって違います。
屋内消火栓設備とスプリンクラー設備、自動火災報知設備と連結送水管では、表示・警報・操作のどこが増減するのかが変わってきます。
この項目数の違いがどんな決まりで割り振られているのかを解説します。

総合操作盤の画面、設備によって出てくる項目の数が全然違う気がするんですが、これって決まりがあるんでしょうか。

はい、総合操作盤が扱う表示・警報・操作の項目は、消防庁告示が設備ごとに別表で定めています。

全部の設備に同じ項目が並んでいるわけじゃないんですね。

そうです。
まずは告示がどんな仕組みで項目を割り振っているのか確認しましょう。

この記事の結論

総合操作盤の表示・警報・操作の各機能は、総合操作盤の基準を定める件（平成16年消防庁告示第７号）の別表第１〜第３で設備ごとに定められている
屋内消火栓設備の表示項目は６つ・警報項目は２つだが、スプリンクラー設備は流水検知装置や感知器の項目が加わってどちらも増える
自動火災報知設備やガス漏れ火災警報設備は、個別列挙ではなく施行規則が定める受信機の表示・警報・操作事項をそのまま引用する形になっている
連結散水設備・非常コンセント設備・無線通信補助設備の３つは、別表第３に操作項目が定められていない
点検では、この表示・警報・操作の各項目が告示どおりに動くかどうかを消防用設備等の点検要領に沿って確認する

▼

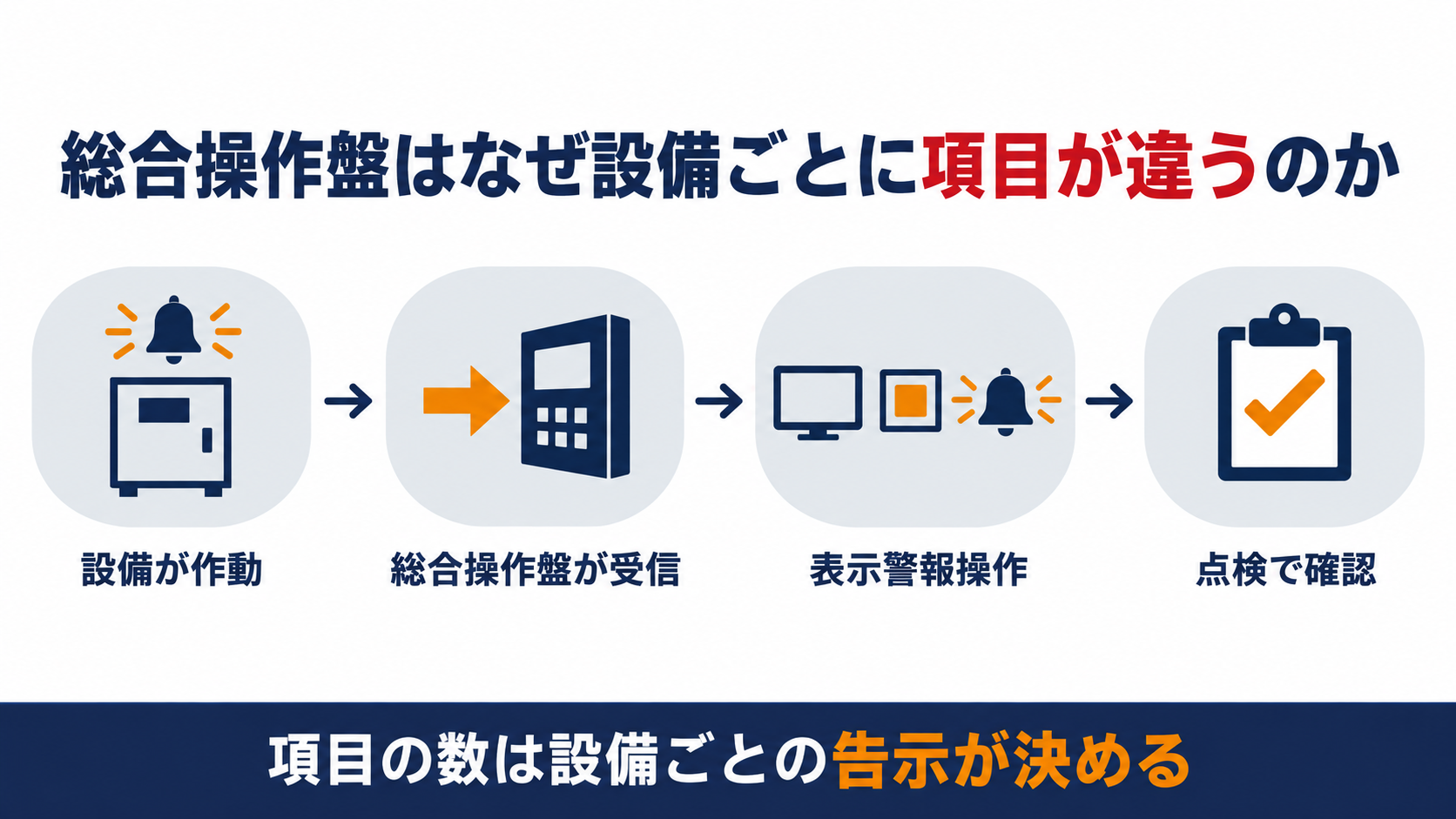

設備が作動してから総合操作盤が受信し表示警報操作で管理し点検で確認するまでの４ステップ

総合操作盤の表示・警報・操作はどの告示で決まっているのか

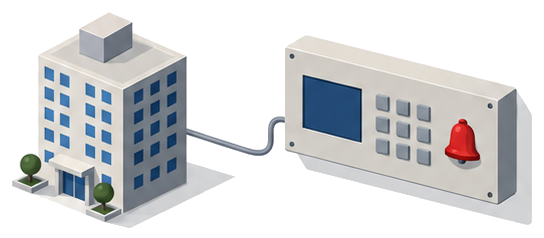

建物から総合操作盤へ信号が伝わり画面と操作ボタンと警報の３つの区画でまとめて管理される様子

総合操作盤は１枚の盤で何でも自由に表示や操作ができるわけではありません。
まず機能そのものの根拠を確認します。

問１　総合操作盤が備えるべき表示機能・警報機能・操作機能の各項目は、どの資料で設備ごとに定められているか。

答１　表示項目及び警報項目は別表第２、操作項目は別表第３に、消防用設備等の種別に応じて定められている。

総合操作盤は告示が定めた３つの機能に沿って動きます。
根拠は総合操作盤の基準を定める件（平成16年消防庁告示第７号）です。
第五が表示機能、第六が警報機能、第七が操作機能を定め、それぞれ「消防用設備等ごとの項目は別表第２・別表第３による」と条文の中で指定しています。
告示の根拠は消防法施行規則第12条第１項第８号で、屋内消火栓設備など規模の大きい防火対象物に総合操作盤の設置を求める条文です。
つまり設備ごとの項目数の差は、担当者の裁量ではなく告示の別表が決めている範囲です。

盤のメーカーが自由に決めてるわけじゃないんですね。

はい、まずは項目数が一番少ない設備から、実際の差を見ていきましょう。

屋内消火栓設備とスプリンクラー設備で項目数はどう変わるのか

同じ水系の消火設備でも、構造が複雑になるほど確認する項目が増えます。
別表第２の記載を見ます。

問２　屋内消火栓設備の表示項目及び警報項目は、別表第２でどのように定められているか。

答２　表示項目は加圧送水装置の作動状態・電源断の状態・呼水槽の減水状態・水源水槽の減水状態・総合操作盤の電源の状態・連動断の状態のイからヘまでの６項目、警報項目は加圧送水装置の電源断の状態・減水状態のイ・ロの２項目である。

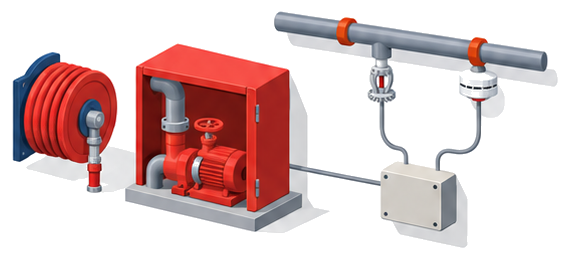

スプリンクラー設備になると、この項目にさらに積み重なります。
スプリンクラー設備の表示項目は、受信部の表示事項に加えてイからリまでの９項目（減圧状態・加圧送水装置の作動状態・電源断・呼水槽減水・水源水槽減水・総合操作盤電源・手動状態・感知器の作動状態・連動断）です。
警報項目も流水検知装置の作動状態・減圧状態・加圧送水装置の電源断・減水状態のイからニまでの４項目に増えています。
増える項目は「流水検知装置」と「感知器」で、ヘッドが開いて水が流れたこと自体を別の経路で確認する必要があるためです。
同じ水系消火設備でも、起動の仕組みが増えるぶん確認すべき項目も増えると考えると分かりやすくなります。

スプリンクラーは自動で水が出る分、確認する場所も増えるということですね。

そのとおりです。
次は項目の作り方そのものが違う設備を見てみましょう。

自動火災報知設備はなぜ受信機の項目をそのまま使うのか

水系の消火設備とは違い、自動火災報知設備は項目の作り方そのものが異なります。
別表第２の記載を確認します。

問３　自動火災報知設備の表示項目及び警報項目は、別表第２でどのように定められているか。

答３　表示項目は規則第24条第２号の受信機の表示事項に、警戒区域図（随時表示）・警戒区域図上の火災警報・総合操作盤の電源の状態を加えたもの、警報項目は規則第24条第２号の受信機の警報項目そのものである。

自動火災報知設備は、すでにある受信機の機能を土台にしています。
消火設備のように「イ・ロ・ハ」で一から項目を列挙するのではなく、施行規則が受信機そのものに課している表示・警報事項をまず引用し、そこに警戒区域図など総合操作盤ならではの項目だけを追加する形になっています。
操作項目も同じ作り方で、受信機の操作事項に復旧・連動移報切替え・表示切替えを加えたものです。
ガス漏れ火災警報設備も同じ構造で、受信機の表示・警報・操作事項をそのまま引用しています。
受信機の機能がすでに施行規則で細かく決まっているため、告示は二重に書き直さず引用で済ませていると考えると理解しやすくなります。

受信機にもう決まっていることは、わざわざ書き直さないんですね。

はい、ガス漏れ火災警報設備も同じ作り方です。
では逆に、項目が足りない設備も見てみましょう。

連結送水管や非常コンセント設備に操作項目が無いのはなぜか

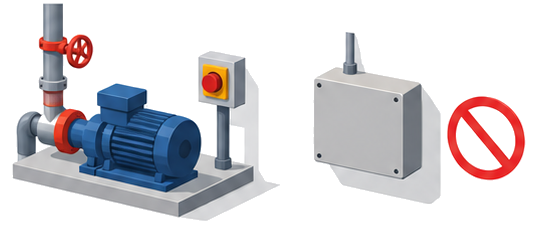

連結送水管の遠隔起動ボタンがある盤と無線通信補助設備の操作ボタンが無い盤を並べた様子

別表第２に表示項目があっても、必ず操作項目があるわけではありません。
別表第３の範囲を確認します。

問４　連結散水設備・非常コンセント設備・無線通信補助設備には、別表第３に操作項目が定められているか。

答４　定められていない。別表第３は屋内消火栓設備から連結送水管までの各設備を定めており、連結散水設備・非常コンセント設備・無線通信補助設備の３つは含まれていない。

表示はあっても操作は無い設備が３つあります。
別表第２ではこの３設備にも表示項目（連結散水設備は散水区域図・総合操作盤の電源の状態、非常コンセント設備は非常コンセントの位置・電源断の状態、無線通信補助設備は端子の位置・電源断の状態）が定められています。
しかし別表第３にはこの３設備の行が無いため、総合操作盤から遠隔で操作するという項目自体が制度上存在しません。
一方、同じく加圧送水装置を持つ連結送水管には、加圧送水装置の遠隔起動・警報停止という操作項目が別表第３にあります。
起動させる機器（ポンプ等）を持つ設備と、位置や電源の状態を示すだけの設備とで、操作項目の有無が分かれていると整理できます。

無線通信補助設備は、盤から動かすものが無いから操作項目も無いんですね。

そのとおりです。
最後に、この項目数の違いが点検でどう扱われるか確認しましょう。

項目数の差は点検でどう確認されるのか

作業着の点検員が総合操作盤の前でチェックリストを手に表示警報操作の項目を確認している様子

項目が告示どおりに定められていても、実際に動くかどうかは別の話です。
点検要領での扱いを確認します。

問５　点検では、総合操作盤の表示・警報・操作の各項目をどのように確認するか。

答５　消防用設備等の点検要領に基づき、告示の別表第２・別表第３が定める項目どおりに表示・警報・操作が行われるかを、設備ごとに点検票で確認する。

点検票の確認項目は、この別表の構造とそのままつながっています。
屋内消火栓設備なら６つの表示項目と２つの警報項目、スプリンクラー設備なら流水検知装置や感知器の項目まで含めて、それぞれ告示で定められた数だけ確認します。
自動火災報知設備やガス漏れ火災警報設備は、受信機側の点検結果と総合操作盤側の表示・警報・操作が一致しているかを見ます。
連結散水設備や無線通信補助設備のように操作項目が無い設備は、表示が正しく出ているかだけを確認し、総合操作盤からの遠隔操作そのものを試す必要はありません。
点検のたびに「この設備はどの別表のどの項目まで確認すればよいか」を押さえておくと、作業の抜け漏れを防げます。

設備ごとに確認する項目の数が違うのは、点検票にもそのまま反映されているんですね。

はい、建物にある設備の種類ごとに、告示の別表を確認しながら点検を進めてください。
