スプリンクラー設備の点検では、ポンプや弁だけでなく、水の元になる水源も確かめます。
点検要領には、水量の確かめ方と、水源を他の設備と兼用している場合や、河川・池を使っている場合の留意事項が書かれています。

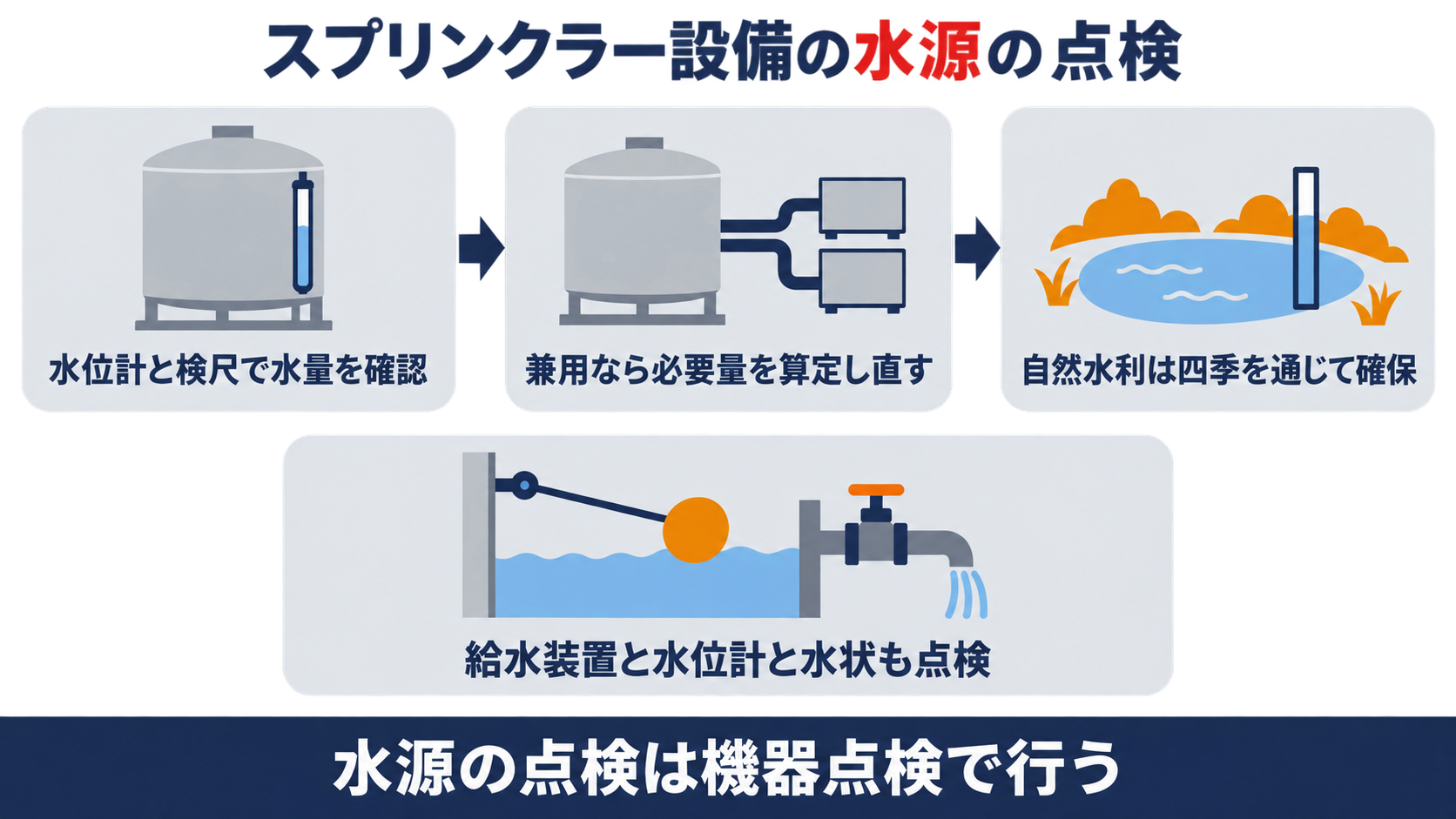

この記事では、スプリンクラー設備の水源の点検で何をどう確かめるのかを、点検要領から整理します。

▼

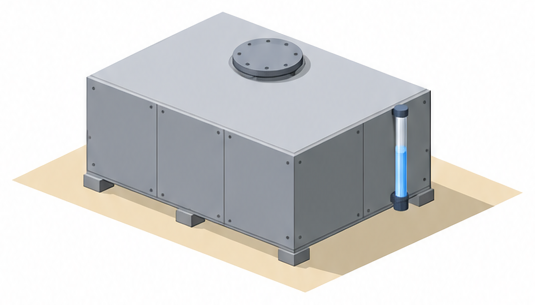

スプリンクラー設備の水源の点検は何をどこで確かめるのか

まず、水源が何を指すのかを確かめます。
令には、次の定めがあります。 スプリンクラー設備の水源は、決められた量の水を貯めておく施設です。
点検要領は、この水源の点検を機器点検の表に置いています。
欄には、貯水槽・水量・水状・給水装置・水位計・圧力計・バルブ類が並びます。
一方、総合点検の表には、水源の項目がありません。
また、機器点検の水源の欄は「水道の用に供する水管を水源とするものを除く」と書かれています。
令は、水道の水管を連結する特定施設水道連結型スプリンクラー設備を、水量を貯留する施設を有しないものと定めています。
必要な水量そのものの決まり方は、スプリンクラー設備の水源はどれだけの量が必要なのか｜ヘッドの種別と高感度型で変わる規定個数の基準を解説で解説しています。
だから点検の前に、その建物のスプリンクラー設備が貯水槽を持つかどうか、確かめておきましょう。

スプリンクラー設備の水量は点検でどう確かめるのか

次に、水量の確かめ方を見ます。
点検要領には、次の文があります。 水量は、まず水位計で確かめます。
水位計を使う前に、その機能を調べます。

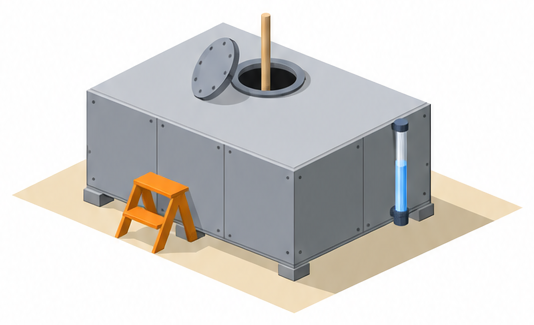

水位計が付いていないものは、マンホールの蓋等を開けて検尺します。
判定は「規定の水量が確保されていること」の一文です。
規定の水量は、規則第13条の６で決まります。
閉鎖型ヘッドのうち標準型ヘッドなら、設置個数（表の個数が上限）に1.6立方メートルを掛けた量とされています。
だから点検の前に、設計図書で規定の水量を確かめておきましょう。

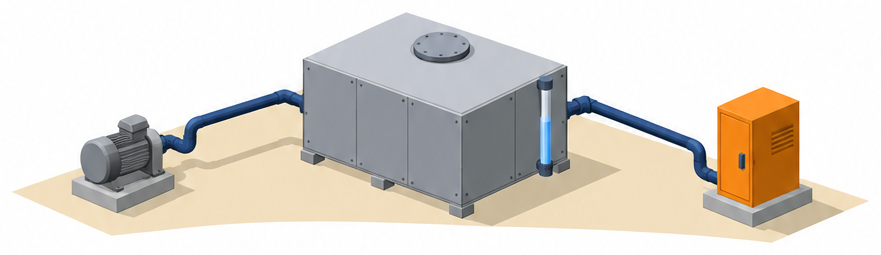

他の設備と水源を兼用しているとき水量は何を確かめるのか

続いて、水源を兼用する場合の留意事項を見ます。
点検要領は、水量の欄に次の注意を付けています。 兼用しているときは、必要規定量を算定してから確認します。
点検要領は、兼用の相手を「他の施設・設備」と書くだけです。
槽に入っている水の量を見て終わりにせず、必要規定量を算定してから確かめる、という書き方です。
ただし、算定の中身（足し合わせるのか、大きい方を取るのか）は、点検要領には書かれていません。
設計図書と、所轄消防署の指導に従います。
だから点検の前に、水槽を兼用している設備がないか、設計図書で確かめておきましょう。

河川や池を水源にしているとき水量は何を確かめるのか

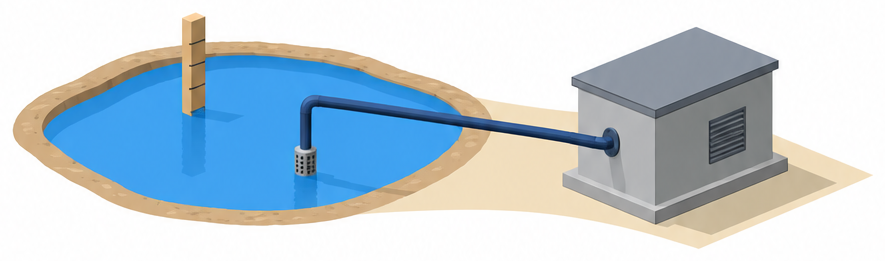

もう一つの留意事項は、自然水利です。
点検要領の文は、次のとおりです。 自然水利は、四季を通して常に規定水量が確保できることが求められます。
河川や池の水量は、季節や天候で変わることがあります。
点検の日に水があっても、それだけでは足りません。
「四季を通して常に」とあるので、点検日だけでなく一年を通したの水量が問われると読めます。
ただし、水量の測り方や記録の方法までは、点検要領に書かれていません。
令は水源として水量を貯留する施設を設けるよう定めているので、自然水利の扱いは、設置時に確認された内容に従います。
消防用水の側の自然水利の点検は、消防用水の点検では吸管投入口と採水口の何を確かめるのか｜有効水量と周囲の接近と給水装置を点検要領で解説で解説しています。
だから点検の前に、その水利を水源にした根拠の図書を、確かめておきましょう。

貯水槽・水状・給水装置・水位計はどう確かめるのか

最後に、水源の欄にあるほかの項目を見ます。

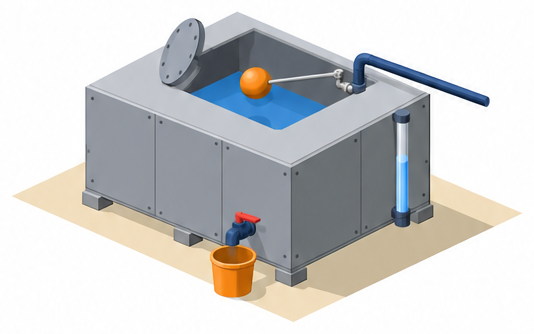

点検要領は、次のように定めています。 給水装置は、排水弁を操作して、減水状態での給水を確かめます。
排水量が非常に多い場合や排水弁がない場合は、別の方法をとります。
水位電極を使うものは、電極の回路の配線を外す（または試験スイッチを使う）ことで減水状態にして、給水を確かめます。
ボールタップを使うものは、ボールを水中に沈めること等で減水状態にして、給水を確かめます。
どちらも、配線をつなぐ、またはボールを戻すことで満水状態を再現し、給水が停止することを確かめます。
水位計は、検尺で水位を測り、水位計用止水弁を閉じて排水弁を開き水抜きをします。
そのあと排水弁を閉じて止水弁を開き、水位計の指示値を確かめます。
だから点検のあとは、弁の開閉位置を元の位置に戻し、表示どおりか確かめましょう。
