特定屋外貯蔵タンクの底部溶接部はコーティングの上から試験できるのか｜フェーズドアレイ超音波探傷の扱いを解説

特定屋外貯蔵タンクの底には、溶接でつなぎ合わせた鋼板が使われています。
その底部の溶接部を、内面のコーティングの上から試験できる探傷装置が開発されています。
消防庁は令和４年９月２日、その試験の扱いを、消防危第195号の執務資料で示しました。
この記事では、フェーズドアレイ超音波探傷法による底部溶接部の試験の位置づけを解説します。

タンクの底の溶接部は、コーティングを施したままで試験できるのでしょうか。

コーティング上から行うことを目的にした、フェーズドアレイ超音波探傷の扱いが通知に示されています。

その試験は、消防法令が定めている試験と同じ扱いになるのですか。

規則第20条の８の試験方法と同等と見なしてよいとされています。

この記事の結論

消防危第195号は、令和４年９月２日に消防庁危険物保安室長が出した通知で、別紙に問答が１問だけ付いた執務資料です。
問答の対象は、特定屋外貯蔵タンクの保安検査等のうち、底部溶接部の試験をコーティング上から行うために開発されたフェーズドアレイ超音波探傷装置（PA探傷装置）です。
対象は、第三者機関から性能の評価を受けた装置に限られ、検討委員会が示した性能確認方法と運用方法に基づく試験です。
答えは「差し支えない」で、その試験は規則第20条の８に規定される試験方法と同等と見なしてよいとされました。
規則第20条の８は、底部の溶接継手に磁粉探傷試験を行い、困難なら浸透探傷試験、条件を満たせば渦電流探傷試験を認めています。

▼

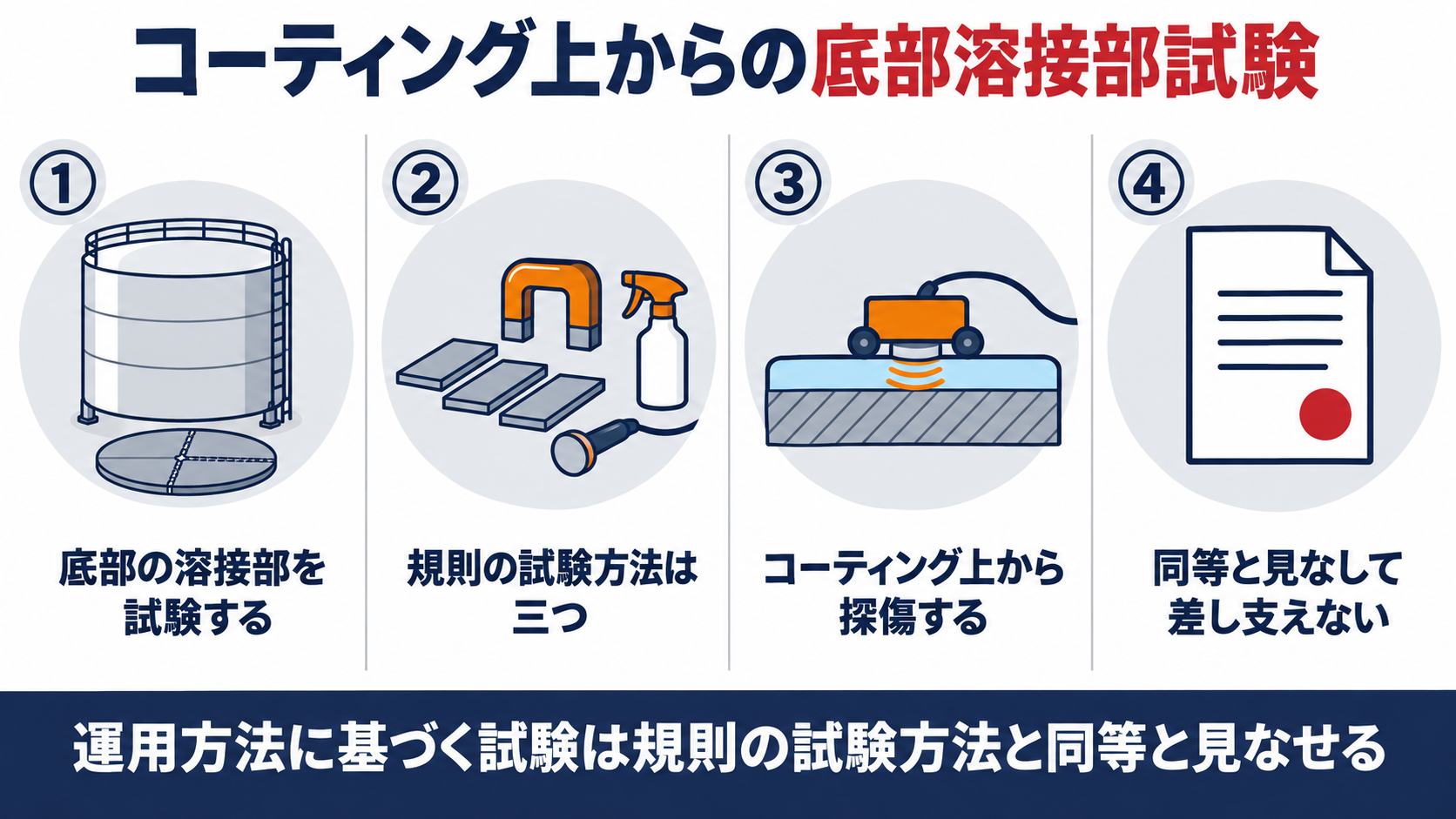

コーティング上からの底部溶接部試験を、底部の溶接部を試験する、規則の試験方法は三つ、コーティング上から探傷する、同等と見なして差し支えないの４つで整理した概要図解

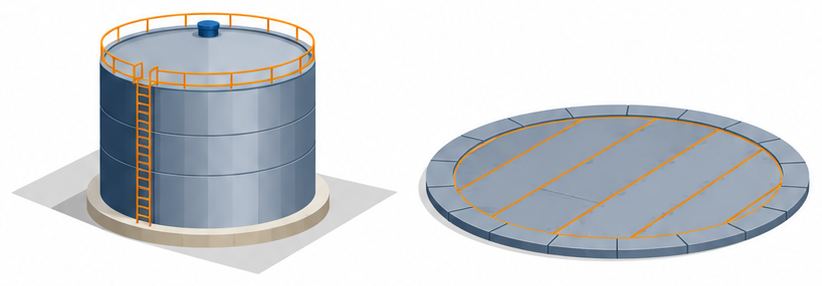

特定屋外貯蔵タンクの底部の溶接部はなぜ保安検査で確かめられるのか

保安検査は、タンクを使い続けるうえで受ける検査です。
その検査事項に、底部の溶接部が入っています。

危険物の規制に関する政令第八条の四第三項
法第十四条の三第一項の屋外タンク貯蔵所又は移送取扱所に係る構造及び設備に関する事項で政令で定めるものは、次の各号に掲げる特定屋外タンク貯蔵所又は移送取扱所の区分に応じ、当該各号に定める事項とする。
一　特定屋外タンク貯蔵所（次号に掲げるものを除く。）　液体危険物タンクの底部（略）の板の厚さに関する事項及び液体危険物タンクの溶接部に関する事項（液体危険物タンクの底部に係るものに限る。（略））

保安検査では、底部の板の厚さと、底部の溶接部が検査の事項になります。
消防法第14条の３第１項は、政令で定める屋外タンク貯蔵所の所有者等に、政令で定める時期ごとに、市町村長等が行う保安に関する検査を受けることを求めています。
政令第８条の４第１項は、この対象を、液体の危険物の最大数量が１万キロリットル以上の特定屋外タンク貯蔵所としています。
不等沈下などが生じた場合の検査は、法第14条の３第２項と政令第８条の４第４項から第６項が定めており、この場合も底部の板の厚さと溶接部が事項に挙がっています。
第３項の事項のうち底部の溶接部に、今回の通知が関わってきます。

底の板の厚さだけでなく、溶接部も検査の事項なのですね。

はい。
政令第８条の４は、底部の溶接部に関する事項を明記しています。

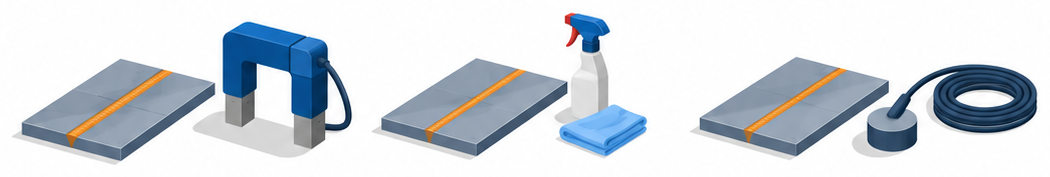

規則第20条の８では底部の溶接継手をどんな試験で確認するのか

通知が比べている相手は、規則第20条の８が定める試験方法です。
まず、その条文の中身を見ます。

危険物の規制に関する規則第二十条の八第一項
特定屋外貯蔵タンクの側板とアニュラ板（アニュラ板を設けないものにあつては、底板）、アニュラ板とアニュラ板、アニュラ板と底板及び底板と底板との溶接継手（以下この項において「底部の溶接継手」という。）並びに重ね補修に係る側板と側板との溶接継手（接液部に係るものに限る。）は、磁粉探傷試験を行い、次項に定める基準に適合するものでなければならない。ただし、磁粉探傷試験によることが困難な場合には浸透探傷試験を、底部の溶接継手（磁粉探傷試験又は浸透探傷試験により、それぞれ次項又は第三項に定める基準に適合していると認められたことがあるものに限る。）が対象となる場合には渦電流探傷試験を行うことができる。（略）

試験	使う場面	合格の基準（主なもの）
磁粉探傷試験	底部の溶接継手などに、まず行う試験	割れがないこと。磁粉模様の長さが４ミリメートル以下であること
浸透探傷試験	磁粉探傷試験によることが困難な場合	割れがないこと。指示模様の長さが４ミリメートル以下であること
渦電流探傷試験	磁粉探傷試験又は浸透探傷試験で基準に適合したことがある底部の溶接継手	基準となる傷（長さ４ミリメートル、深さ1.5ミリメートル）を走査したときの電圧又は電流の値を超えないこと

規則第20条の８は、底部の溶接継手の試験を、磁粉、浸透、渦電流の順に定めています。
底部の溶接継手には、側板とアニュラ板、アニュラ板どうし、アニュラ板と底板、底板どうしの溶接継手が含まれます。
原則は磁粉探傷試験で、それが困難なときに浸透探傷試験を行います。
渦電流探傷試験は、磁粉探傷試験か浸透探傷試験で基準に適合したことがある底部の溶接継手に限って行えます。
このほかの項に、割れの有無や模様の長さの合格基準が細かく定められています。

三つの試験のどれかで、底部の溶接継手を確認する決まりなのですね。

はい。
通知はこれと同等かどうかを答えています。

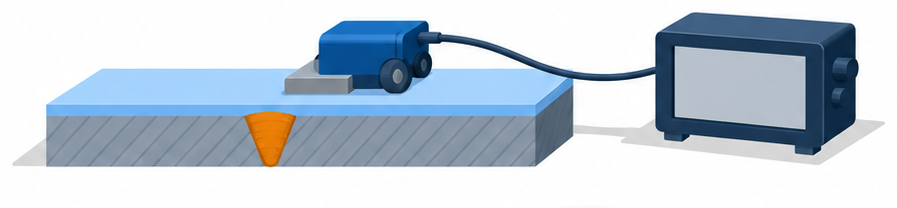

消防危第195号の問答はフェーズドアレイ超音波探傷の試験を何と同じ扱いにしたのか

通知の別紙には、問い１つと答え１つが書かれています。
問いの前提が長いので、順に整理します。

消防危第195号（令和４年９月２日）の別紙には、特定屋外貯蔵タンクの保安検査等のうち底部溶接部の試験をコーティング上から行うことを目的として開発されたフェーズドアレイ超音波探傷法を用いた探傷装置（屋外貯蔵タンクの構造について高度な知見を有する第三者機関から装置の性能に関して評価を受けたものに限る。以下「PA探傷装置」という。）について、危険物保安技術協会に設置された「コーティング上からの溶接線検査に係る検討委員会」で検討が行われ、底部溶接部のうち特定の部位に対しては、一定の溶接欠陥を検出することが可能であるとの結論が得られたとあります。

同じ問いには、あわせて、PA探傷装置の性能確認方法及び保安検査等における運用方法（適用可能なタンクの要件を含む。）が示されたことが書かれています。そのうえで、当該運用方法に基づく底部溶接部に係る試験は規則第20条の８に規定される試験方法と同等と見なしてよいかと問い、答えは「差し支えない。」とされています。

問答が同等と見なしたのは、運用方法に基づくPA探傷装置による底部溶接部の試験です。
装置は、第三者機関から性能の評価を受けたものに限られます。
検討委員会が、底部溶接部のうち特定の部位について、一定の溶接欠陥を検出できると結論づけています。
同等と見なせるのは、装置の性能確認方法と保安検査等での運用方法に従った試験です。
装置さえあればどの試験でもよい、とは書かれていません。

どんなPA探傷装置でも、規則の試験と同じ扱いになるわけではないのですね。

はい。
性能の評価と運用方法に従うことが前提です。

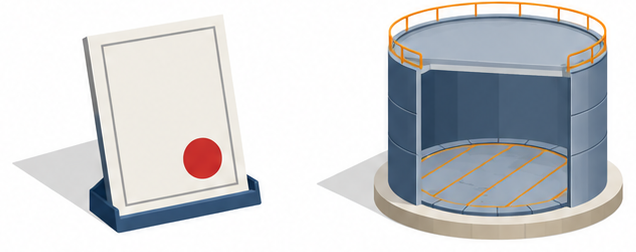

同等と見なされると保安検査の判断にどうつながるのか

規則第62条の３は、保安検査の結果の扱いを定めています。
この条文が、規則第20条の８を名指ししています。

危険物の規制に関する規則第六十二条の三第三項
市町村長等は、保安に関する検査を行つた結果、特定屋外タンク貯蔵所（略）にあつては第二十条の四第二項第二号及び第二十条の八に定める技術上の基準（略）に適合していると認めたときは、別記様式第三十の保安検査済証を交付するものとする。

保安検査済証の交付には、規則第20条の８の技術上の基準への適合が入っています。
通知は、運用方法に基づくPA探傷装置の試験を、その規則第20条の８の試験方法と同等と見なしてよいと答えました。
そのため、保安検査等での底部溶接部の試験に、この探傷装置による試験を用いる道が開かれたと読めます。
なお、消防法第14条の３第３項は、市町村長等が審査を協会に委託できるとしています。
個々の検査でどう運用されるかは、検査を行う市町村長等の判断になります。

同等と見なされたので、保安検査でもこの試験を使えるということですね。

はい。
実際の運用は、検査を行う市町村長等に確認してください。

保安検査を受ける事業所は何を確認しておけばよいのか

通知は、装置の性能確認方法や運用方法の中身までは書いていません。
そのため、確認したい点を先に整理しておきます。 確認したいのは、装置・運用方法・対象の部位・タンクの要件の４点です。
１点目は、使う装置が第三者機関から性能の評価を受けたものかどうかです。
２点目は、示された性能確認方法と保安検査等の運用方法に沿った試験になっているかどうかです。
３点目は、試験する底部溶接部が、検出できるとされた特定の部位に当たるかどうかです。
４点目は、運用方法が定める適用可能なタンクの要件に、自分のタンクが当てはまるかどうかです。
通知にはこれらの詳細が書かれていないので、検査を担当する消防機関に確認しておきましょう。

装置の評価と部位とタンクの要件を、確かめておけばよいのですね。

はい。
保安検査の前に、消防機関へ相談してください。
