四日市市で排煙設備の電源と配線はどの基準を借りるのか｜自動火災報知設備の受信機の規定を準用する仕組みを鈴鹿市・埼玉県央広域・津市と比べる

排煙機を動かす電気をどこから取るかについて、消防法施行規則は自動火災報知設備の電源の決まりを「例により」借りています。
そのため三重県や埼玉県の消防本部の審査基準にも、排煙設備の電源の項目で自動火災報知設備の受信機の規定を準用するものがあります。
ところが、どの項目を借りるか、開閉器の表示や操作回路の配線をどう書くかは、本部ごとに少しずつ違います。
四日市市消防本部の審査基準の第18の７をたどり、鈴鹿市・埼玉県央広域・津市と比べます。

▼

国の規則は排煙設備の電源をどこから借りているのか

排煙設備の技術上の基準の細目は、消防法施行規則第30条に並んでいます。
その中で電源・非常電源・操作回路の配線の３つは、ほかの設備の条文を借りる書き方になっています。 電源は自動火災報知設備の決まりを借ります。
第30条第７号は、排煙設備の電源について自分では中身を書かず、第24条第３号の規定の例により設けるとしています。
第24条第３号は、電源を蓄電池か交流低圧屋内幹線から、ほかの配線を分岐させずに取り、電源の開閉器に用途を表示するよう求めています。
非常電源は第12条第１項第４号（屋内消火栓設備の非常電源）、操作回路の配線は同項第５号の例によるので、排煙設備の電気まわりは２つの設備から借りた決まりでできています。
ただ、「分岐させずに」とは分電盤のどこから取ることか、表示は何色かといった細かい点は規則に書かれておらず、各消防本部の審査基準が具体化しています。

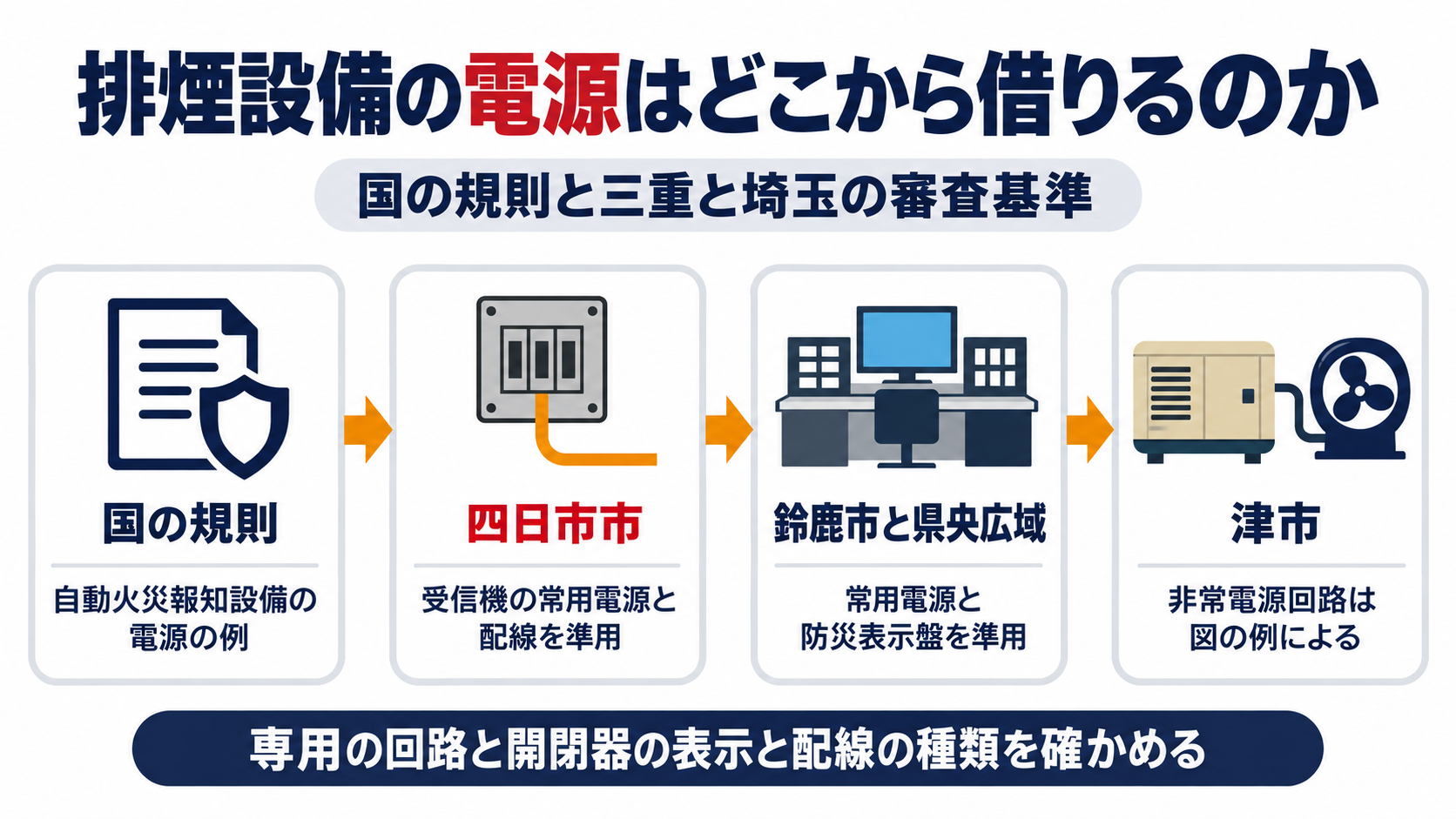

四日市市の場合は、次の順につながっているので、上から読むと追いやすくなります。

1. 消防法施行規則第30条第７号：電源は第24条第３号の例による
2. 同第24条第３号：蓄電池又は交流低圧屋内幹線から他の配線を分岐させずにとり、開閉器に表示する
3. 四日市市 審査基準 第18 排煙設備の７：電源及び配線等は自動火災報知設備の基準の１（１）及び９を準用
4. 同 第10 自動火災報知設備の１（１）ア〜カ（受信機の常用電源）と９（配線及び工事方法等）
5. 非常電源は規則第30条第８号から第12条第１項第４号へ、四日市市は第18の８から第27 非常電源へ

四日市市は排煙機の電源に受信機のどの規定を当てはめるのか

四日市市の審査基準は、排煙設備の第18の７で準用先を２つ挙げています。
そのうち１（１）は、自動火災報知設備の受信機の常用電源の項目です。 専用回路で分電盤の上流から取ります。
１（１）はア〜カの６項目で、電源の電圧と容量が適正であること、電源電圧300V以下、金属製外箱の接地（努めて施す）、専用回路、開閉器と過電流遮断機、赤色の表示を並べています。
このうちオ（分岐点から３ｍ以下の開閉器と過電流遮断機）だけに下線が引かれており、四日市市の凡例では下線は市の行政指導を表します。
エにはただし書きがあり、ほかの消防用設備等と電源を共有することも、障害を及ぼすおそれがなければ認められています。
もう一つの準用先の９は、電線の規格の表と、金属管工事・ケーブル工事などの工事方法を定め、耐火・耐熱の保護が要る配線は非常電源の基準によるとしています。
受信機を前提に書かれた項目（電源電圧・外箱の接地・遮断機の定格・表示の文言）を排煙機にどう読み替えるかは本文に書かれていないので、設計の段階で四日市市消防本部に確認すると確実です。

鈴鹿市と埼玉県央広域は排煙設備の常用電源をどう書いているのか

鈴鹿市と埼玉県央広域（鴻巣市・桶川市・北本市）の審査基準は、排煙設備の中に「非常電源及び配線等」の項を置いています。
常用電源はどちらも自動火災報知設備の受信機の項を準用しますが、細かな書き方に違いがあります。 中身は四日市市とほぼ同じです。
鈴鹿市の第10の３⑶と県央広域の第10の４⑶は、規則第24条第３号イの「他の配線を分岐させずにとる」を、専用回路とし配電盤又は分電盤で階別主開閉器の電源側から分岐することだと説明し、どちらも●（法令の解釈と指導）を付けています。
鈴鹿市にはここにただし書きがあり、ほかの消防用設備等と電源を共用しても障害を及ぼすおそれがなければ共用できるとしていますが、県央広域の同じ項にはこのただし書きがありません。
常用電源に蓄電池を使う場合は蓄電池設備の基準（昭和48年消防庁告示第２号）に適合するもの又は認定品とし、充電用の交流電源は専用回路とする点は両本部で同じです。
開閉器の表示は、鈴鹿市が「赤色の表示」、県央広域が「地が白色で文字が赤色の表示」と書き分けています。
四日市市にある電源電圧300V以下や、分岐点から３ｍ以下の開閉器と過電流遮断機の項目は、鈴鹿市と県央広域の常用電源の項にはありません。

防災表示盤の電源は何を借りるのか

鈴鹿市と県央広域は、排煙設備を防災センター等から制御・監視する装置を「防災表示盤」と呼び、別に決まりを置いています。
その電源も、自動火災報知設備の受信機の項を借りています。 防災表示盤は受信機と同じ扱いです。
鈴鹿市の第18の７⑶ウも同じ書き方で、第10の３⑶から⑸までを準用し、⑶防災表示盤の見出しに▲（市の行政指導）を付けています。
準用先の⑷非常電源は、第23 非常電源によるとしたうえで、受信機に内蔵された予備電源が非常電源の容量を超える場合は非常電源を省略できるとしています。
⑸予備電源は、鈴鹿市が品質評価品を用いるとし（▲）、県央広域は予備電源の用語の意義などを定めたうえで、受託評価品は適合するものとして扱えるとしています。
県央広域は第18－22図の備考で、蓄電池が内蔵されている場合は防災表示盤の一次側配線を一般配線としてよいとしています。
四日市市の第18には防災表示盤の電源の項は見当たらないので、監視盤の電源の扱いは四日市市消防本部に確認してください。

非常電源回路と操作回路の配線は４本部でどう違うのか

非常電源から排煙機までの配線と、起動装置などの操作回路の配線は、規則第30条第８号・第９号から屋内消火栓設備の規定を借ります。
審査基準での書き方は、４本部で分かれます。 操作回路の書き方が分かれます。
鈴鹿市と県央広域は、非常電源回路を耐火配線、操作回路を耐熱配線と書き分け、非常電源と非常電源回路の配線等は第23 非常電源によるとしています。
四日市市は第18の８で非常電源の基準によるとし、第27の６（12）で、非常電源の専用区画等から電動機の接続端子までを耐火配線、操作回路等を耐火配線又は耐熱配線とする図を示しています。
同じ（12）は屋内消火栓設備の（１）ア〜ウの例によるとし、非常電源回路を専用区画等から直接専用の回路とすることや、電源回路に地絡で電路を遮断する装置を設けないことを借りています。
津市は排煙設備の基準（５－19）に電源の項がなく、消防用設備等の非常電源（５－24）の⑼で、排煙設備の非常電源回路等を第24－12図ｉの例によるとしています。
非常電源の使用時分は、排煙設備について津市の表が30分間、四日市市の表が30分以上としています。 大阪市・東大阪市・堺市の書き方は、堺市で排煙設備の電源や非常電源はどう決まるのかで比べています。
排煙設備の更新や新設の前には、次の順で確かめると漏れが出にくくなります。

1. 排煙機の常用電源を、階別主開閉器より電源側から専用回路で取っているか
2. ほかの消防用設備等と電源を共用するなら、その本部の基準にただし書きがあるか
3. 開閉器の表示の文言と色を、本部の書き方に合わせて消防本部に確認したか
4. 非常電源回路と操作回路の配線の種類が、本部の書き方と一致しているか
5. 防災表示盤の予備電源の容量と、一次側配線の扱いを仕様書で確かめたか
