地下の店舗や大きな物販店に設ける排煙設備は、火事のときに排煙機を回して煙を外へ出す設備です。停電しても止まらないよう、非常電源を付けることが法令で決まっています。
ところが堺市消防局の審査基準を開くと、排煙設備の節には電源・非常電源・耐震措置の中身がほとんど書かれていません。どれもほかの設備の節を「準用」する形になっていて、その先をたどらないと答えが出てきません。
この記事では、国の基準と堺市の運用を分け、準用の先を１つずつたどって、大阪市の運用基準とも比べます。
堺市で地下の店舗に排煙設備を設ける計画です。
電源や非常電源の決まりはどこを見ればよいですか。
堺市の審査基準では、排煙設備の節から自動火災報知設備と屋内消火栓設備の節へ飛びます。
順にたどれば全部つながります。
ほかの設備の節を読まないといけないのですか？
はい、借りている先を読むのが近道です。
国の規則も同じつくりなので、そこから見ましょう。

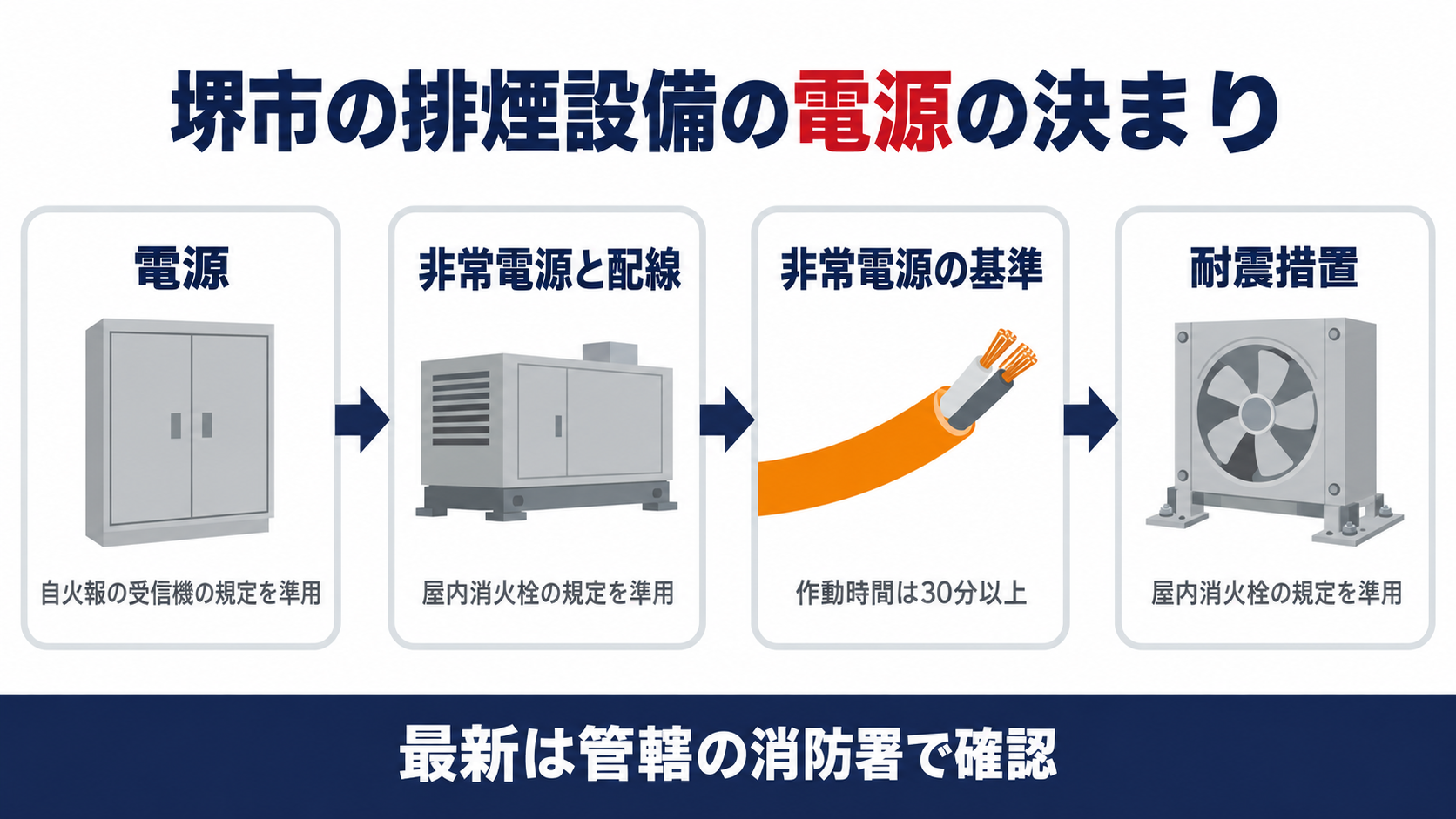

この記事の結論
- 国の消防法施行規則第30条も、排煙設備の電源は第24条第３号（自動火災報知設備）、非常電源は第12条第１項第４号（屋内消火栓設備）の例によるとしていて、自分では書いていません
- 堺市は、電源を自動火災報知設備の受信機の常用電源の規定から、非常電源と配線を屋内消火栓設備のⅡ５から、耐震措置を屋内消火栓設備のⅡ６から借ります
- 屋内消火栓設備のⅡ５は「第３ 非常電源による」とさらに先へ送り、そこで排煙設備の非常電源は30分間以上、非常電源から電動機の接続端子までは耐火配線と決まります
- 大阪市は、排煙設備の節から「第６章 非常電源の基準」へ直接送ります。30分間以上は同じで、耐火配線の範囲に排煙用切替えダンパーまで含めて図示しています
- 東大阪市の公開資料には排煙設備の基準がありません。最新の内容は管轄の消防署・消防局で確認します
▼

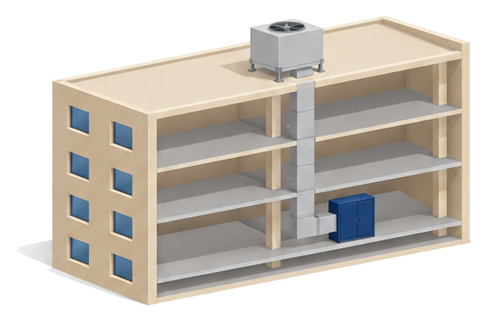

排煙設備の電源の決まりはどこに書いてあるのか
消防法施行規則 第30条 第７号〜第９号・第11号 七 電源は、第二十四条第三号の規定の例により設けること。
八 非常電源は、第十二条第一項第四号の規定の例により設けること。
九 操作回路の配線は、第十二条第一項第五号の規定の例により設けること。
（略）
十一 風道、排煙機、給気機及び非常電源には、第十二条第一項第九号に規定する措置を講ずること。
八 非常電源は、第十二条第一項第四号の規定の例により設けること。
九 操作回路の配線は、第十二条第一項第五号の規定の例により設けること。
（略）
十一 風道、排煙機、給気機及び非常電源には、第十二条第一項第九号に規定する措置を講ずること。
堺市の審査基準は、この規則の上に次の３項目を書き足しています。
堺市「堺市消防同意・消防用設備等審査基準」第20 排煙設備 Ⅱ 細目 １ (６)〜(８) （６） 電源
電源は、省令第30条第７号の規定によるほか、第１２ 自動火災報知設備Ⅱ．１．（１）を準用すること。
（７） 非常電源、配線等
非常電源、配線等は、政令第28条第２項第４号並びに省令第30条第８号及び第９号の規定によるほか、第２ 屋内消火栓設備Ⅱ．５を準用すること。
（８） 耐震措置
風道、排煙機、給気機及び非常電源の耐震措置は、省令第30条第11号の規定によるほか、第２ 屋内消火栓設備Ⅱ．６を準用すること。
電源は、省令第30条第７号の規定によるほか、第１２ 自動火災報知設備Ⅱ．１．（１）を準用すること。
（７） 非常電源、配線等
非常電源、配線等は、政令第28条第２項第４号並びに省令第30条第８号及び第９号の規定によるほか、第２ 屋内消火栓設備Ⅱ．５を準用すること。
（８） 耐震措置
風道、排煙機、給気機及び非常電源の耐震措置は、省令第30条第11号の規定によるほか、第２ 屋内消火栓設備Ⅱ．６を準用すること。
- (６)電源は、第12 自動火災報知設備のⅡ１(１)（受信機の常用電源）を準用する
- (７)非常電源・配線等は、第２ 屋内消火栓設備のⅡ５（非常電源、配線等）を準用する
- そのⅡ５は、非常電源と非常電源回路の配線を第３ 非常電源にさらに送る
- (８)耐震措置は、第２ 屋内消火栓設備のⅡ６（耐震措置）を準用する
国の規則も、ほかの設備の号を借りているのですね。
はい、堺市も同じ形で借り先を指定しています。
まず電源から見ます。

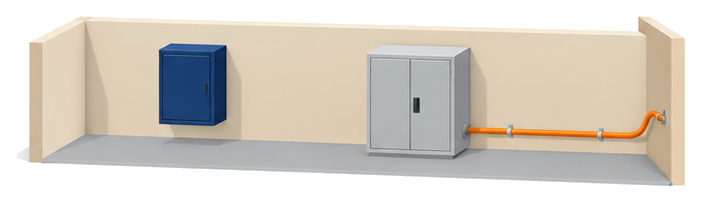

電源は自動火災報知設備の受信機の規定をどう借りるのか
消防法施行規則 第24条第３号 三 電源は、次に定めるところにより設けること。
イ 電源は、蓄電池又は交流低圧屋内幹線から他の配線を分岐させずにとること。（略）
ロ 電源の開閉器には、自動火災報知設備用のものである旨を表示すること。
イ 電源は、蓄電池又は交流低圧屋内幹線から他の配線を分岐させずにとること。（略）
ロ 電源の開閉器には、自動火災報知設備用のものである旨を表示すること。
堺市が準用する自動火災報知設備のⅡ１(１)は、受信機の常用電源の項目です。
同 第12 自動火災報知設備 Ⅱ 細目 １ 受信機 (１) 常用電源 常用電源は、省令第24条第３号の規定によるほか、次によること。
ア 交流電源
（ア） 電源の電圧及び容量が適正であること。
（イ） 電源電圧は、300V以下とすること。
（ウ） 定格電圧が60Vを超える受信機の金属製外箱は、努めて接地工事を施すこと。
イ 蓄電池設備
蓄電池設備を常用電源として使用する場合は、「蓄電池設備の基準（昭和48年２月10日消防庁告示第２号）」に適合するものを使用すること。
ア 交流電源
（ア） 電源の電圧及び容量が適正であること。
（イ） 電源電圧は、300V以下とすること。
（ウ） 定格電圧が60Vを超える受信機の金属製外箱は、努めて接地工事を施すこと。
イ 蓄電池設備
蓄電池設備を常用電源として使用する場合は、「蓄電池設備の基準（昭和48年２月10日消防庁告示第２号）」に適合するものを使用すること。
- 交流電源は、電圧と容量が適正であること
- 電源電圧は300V以下
- 定格電圧が60Vを超える受信機の金属製外箱は、努めて接地工事をする
- 蓄電池設備を常用電源にするときは、昭和48年消防庁告示第２号「蓄電池設備の基準」に適合するものを使う
また、次に見る屋内消火栓設備のⅡ５には、常用電源回路の配線を専用配線にする決まりも含まれています。電源については(６)と(７)の両方から決まりがかかります。
受信機の規定を、排煙設備にも当てはめるのですね。
はい、読み替え方は基準に書かれていないので確認が大切です。
次は非常電源です。
非常電源と配線は屋内消火栓設備からどうたどるのか
同 第２ 屋内消火栓設備 Ⅱ 細目 ５ 非常電源、配線等 (１)(２) （１） 非常電源、非常電源回路の配線等は、第３ 非常電源によること。
（２） 常用電源回路の配線は、電気工作物にかかる法令によるほか、次によること。
ア 低圧のものにあっては、引き込み開閉器の直後から分岐し、専用配線とすること。
イ 特別高圧又は高圧による受電のものにあっては、変圧器二次側に設けた配電盤から分岐し、専用配線とすること。
（２） 常用電源回路の配線は、電気工作物にかかる法令によるほか、次によること。
ア 低圧のものにあっては、引き込み開閉器の直後から分岐し、専用配線とすること。
イ 特別高圧又は高圧による受電のものにあっては、変圧器二次側に設けた配電盤から分岐し、専用配線とすること。
| 消防用設備等 | 非常電源の種別 | 作動時間 |
|---|---|---|
| 屋内消火栓設備・スプリンクラー設備・排煙設備・非常コンセント設備など | 非常電源専用受電設備（注１の防火対象物を除く）、自家発電設備、蓄電池設備または燃料電池設備 | 30分間以上 |
| 自動火災報知設備・非常警報設備 | 非常電源専用受電設備（注１の防火対象物を除く）または直交変換装置を有しない蓄電池設備 | 10分間以上 |

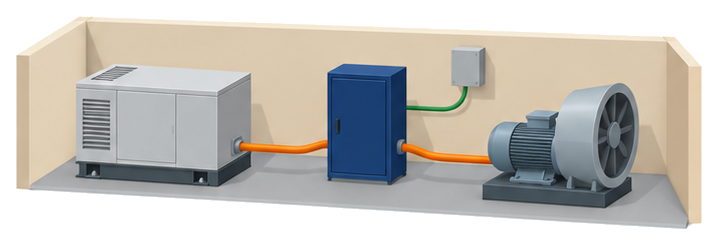

配線は、第３の中に排煙設備の項目があり、ここで話が排煙設備に戻ってきます。
同 第３ 非常電源 Ⅱ 細目 (12) 排煙設備 排煙設備の非常電源回路等は、第３－２５図の例により非常電源の専用区画等から電動機の接続端子までの太線（ ）部分を耐火配線、操作回路等の点線（ ）部分を耐火配線又は耐熱配線とし、別表に示す配線方法により施設するほか、前（１）の例により施設すること。
最後の「前（１）の例」は、第３の屋内消火栓設備の非常電源回路の項目です。非常電源の専用区画等から直接専用の回路とすることや、地絡で電路を遮断する装置を設けないことなどが決まっています（堺市の非常電源回路の記事で解説）。ここまでの道のりをまとめると次のとおりです。
- 排煙設備のⅡ１(７)で、屋内消火栓設備のⅡ５を準用する
- Ⅱ５(１)で、非常電源と非常電源回路の配線を第３ 非常電源に送る
- 第３の第３－１表で、排煙設備の非常電源は30分間以上と決まる
- 第３の(12)排煙設備で、非常電源から電動機の接続端子までを耐火配線とし、さらに前(１)の屋内消火栓設備の例による
屋内消火栓から非常電源の基準へ、さらに排煙設備の項目に戻るのですね。
はい、４段たどって配線の範囲が決まります。
次は耐震措置です。

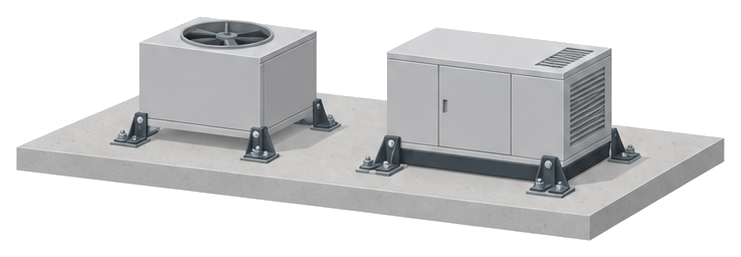

耐震措置は屋内消火栓設備の規定をどう借りるのか
消防法施行規則 第12条第１項第９号 九 貯水槽、加圧送水装置、非常電源、配管等（以下「貯水槽等」という。）には地震による震動等に耐えるための有効な措置を講じること。
堺市が(８)で準用する屋内消火栓設備のⅡ６は次のとおりです。
同 第２ 屋内消火栓設備 Ⅱ 細目 ６ 耐震措置 (１)(２) （１） 貯水槽、加圧送水装置、非常電源は、地震による振動等により破壊、移動、転倒等を生じないように、固定金具、アンカーボルト等で壁、床、はり等に堅固に固定すること。
（２） 配管等の耐震措置
ア 加圧送水装置の吸込管側（床上水槽から接続される管又は横引部分が長い管の場合に限る。）及び吐出側には、可とう管継手を設けること。
イ 建築物にエキスパンションジョイント部を設ける場合にあっては、配管等を通過させないこと。やむを得ず、通過させる場合は、できるだけ建築物の下層部を通過させ、可とう管継手を設けること。
（２） 配管等の耐震措置
ア 加圧送水装置の吸込管側（床上水槽から接続される管又は横引部分が長い管の場合に限る。）及び吐出側には、可とう管継手を設けること。
イ 建築物にエキスパンションジョイント部を設ける場合にあっては、配管等を通過させないこと。やむを得ず、通過させる場合は、できるだけ建築物の下層部を通過させ、可とう管継手を設けること。
(２)は水の配管と加圧送水装置を前提にした書き方です。排煙設備の風道にどう当てはめるかは審査基準に書かれていないので、エキスパンションジョイントをまたぐ風道などは設計の段階で管轄の消防署と相談するのが確実です。
| 耐震措置の対象 | 国の規則 | 堺市が借りる先 |
|---|---|---|
| 風道・排煙機・給気機・非常電源 | 規則第30条第11号→第12条第１項第９号 | 屋内消火栓設備 Ⅱ６ |
| 非常電源の固定 | 有効な措置 | 固定金具・アンカーボルト等で堅固に固定 |
| 配管等（屋内消火栓） | 有効な措置 | 可とう管継手・エキスパンションジョイント部の扱い |
非常電源はアンカーボルトでしっかり固定するのですね。
はい、倒れたら排煙機が回らないからです。
最後に大阪市と比べます。
大阪市や東大阪市の運用基準と比べて違いはあるのか
大阪市「消防用設備等の設置に係る運用基準」第５章 第１節 排煙設備 第３ 非常電源及び配線は、第６章「非常電源の基準」による。
同 第６章 非常電源の基準 ス 排煙設備 排煙設備の非常電源回路等は、図６－20の例により非常電源から電動機の入力端子及び排煙用切替えダンパーの入力端子までを耐火配線、操作（起動）回路及び連絡装置回路等を耐火配線又は耐熱配線とすること
| 項目 | 堺市 | 大阪市 |
|---|---|---|
| 排煙設備の節の書き方 | 電源・非常電源と配線・耐震措置を自動火災報知設備と屋内消火栓設備から準用 | 非常電源及び配線を第６章へ直接送る |
| 非常電源の作動時間 | 30分間以上（第３－１表） | 30分間以上（別表６－１の使用時間） |
| 耐火配線の範囲 | 非常電源の専用区画等から電動機の接続端子まで | 非常電源から電動機の入力端子と排煙用切替えダンパーの入力端子まで |
| 耐火か耐熱の配線 | 操作回路等（図では起動装置・防災センター等の表示装置） | 操作（起動）回路・連絡装置回路等（図では起動装置・排煙境界壁） |
| 常用電源・耐震措置の項目 | 排煙設備の節にあり（準用） | 排煙設備の節には置かれていない |
- 堺市は３つの項目を別々の節から借りるが、大阪市は非常電源と配線を第６章へ１本で送る
- 非常電源の作動時間はどちらも30分間以上で、非常電源の種別の書き方も同じ
- 大阪市は排煙用切替えダンパーの入力端子までを耐火配線として図に描き、排煙境界壁への線も耐火か耐熱の配線にしている
- 堺市は、常用電源と耐震措置も排煙設備の節で借り先を指定している
堺市で蓄電池設備を非常電源にするときの容量は堺市の蓄電池設備の容量の記事で解説しています。堺市の建物で排煙設備の電源まわりを確かめる順番は次のとおりです。
- 常用電源は、分岐させない専用の配線にし、開閉器に排煙設備用である旨を表示する
- 非常電源は、建物が特定防火対象物で延べ1,000平方メートル以上かを確かめて種別を選び、30分間以上の容量にする
- 非常電源から電動機の接続端子までを耐火配線、起動装置と表示装置への線を耐火か耐熱の配線にする
- 排煙機・給気機・非常電源をアンカーボルト等で固定し、風道の扱いは図面の段階で所轄の消防署に相談する
大阪市はダンパーまで耐火配線と図に描いているのですね。
はい、図の線の種類まで見比べると違いが分かります。
計画する市の基準で確かめましょう。
よくある質問
Q堺市の審査基準で、排煙設備の電源はどこに書かれていますか？
A排煙設備のⅡ１(６)が、自動火災報知設備のⅡ１(１)（受信機の常用電源）を準用しています。国の規則第30条第７号も第24条第３号（自動火災報知設備）の例によるとしています。
Q堺市で、排煙設備の非常電源は何分間もてばよいですか？
A第３ 非常電源の第３－１表で30分間以上です。排煙設備のⅡ１(７)から屋内消火栓設備のⅡ５、そこから第３へとたどります。
Q堺市で、耐火配線にするのはどこからどこまでですか？
A第３の(12)と第３－２５図で、非常電源の専用区画等から電動機の接続端子までです。起動装置や防災センター等の表示装置への線は耐火配線か耐熱配線です。
Q大阪市でも同じですか？
A作動時間30分間以上は同じです。大阪市は排煙用切替えダンパーの入力端子までを耐火配線として図示するなど、配線の範囲の描き方に違いがあります。
まとめ
✔国の規則第30条も、排煙設備の電源・非常電源・耐震措置を自動火災報知設備と屋内消火栓設備の号から借りています
✔堺市は、電源を自動火災報知設備の受信機の常用電源から、非常電源と配線・耐震措置を屋内消火栓設備から準用します
✔非常電源は第３ 非常電源までたどり、30分間以上と決まります
✔非常電源から電動機の接続端子までは耐火配線、起動装置・表示装置への線は耐火か耐熱の配線です
✔受信機向けの規定や水の配管向けの規定の読み替え方は書かれていないので、設計の段階で確認します
✔大阪市は第６章へ直接送り、排煙用切替えダンパーの入力端子までを耐火配線として図示しています
✔運用基準は改正されることがあるので、最新の内容は管轄の消防署・消防局で確認しましょう
あわせて読みたい
まず借りている先の節を開いて、非常電源と配線の範囲を図面に書き込みます。
固定の方法も確かめます！
準用の先まで読むと抜けがなくなるのが要点です。
