屋内消火栓設備の水を送る仕組みは、ポンプだけではありません。
高い場所の水槽の落差を使う高架水槽方式や、空気の圧力で押し出す圧力水槽方式もあります。
そして点検要領は、方式ごとに確認の方法を変えています。
この記事では、水槽方式の点検で何を確かめるのかを、規則と点検要領から整理します。
水槽方式の消火栓の点検は、ポンプ方式と同じやり方でよいのですか。
いいえ、点検要領には方式別の行があります。
順番に見ていきましょう。
圧力水槽の排気弁は、勢いよく開けたほうが早く確認できませんか。
点検要領はゆっくり開けると注意しています。
その理由も、あわせて整理します。
- 屋内消火栓の加圧送水装置は、規則で高架水槽・圧力水槽・ポンプの３方式が定められています。
- 高架水槽方式は、直近と最遠の消火栓開閉弁等で静水頭圧を確認します。
- 圧力水槽方式は、排気弁を開放して確認し、バルブは高圧力による危害防止のためゆっくり開けます。
- 圧力水槽方式の判定には、圧力の自然低下防止装置の起動と停止が確実に行われることも含まれます。
- 判定の「所定の圧力」の数値は点検要領に書かれておらず、設置時の基準で決まる圧力と照らして確かめます。
▼

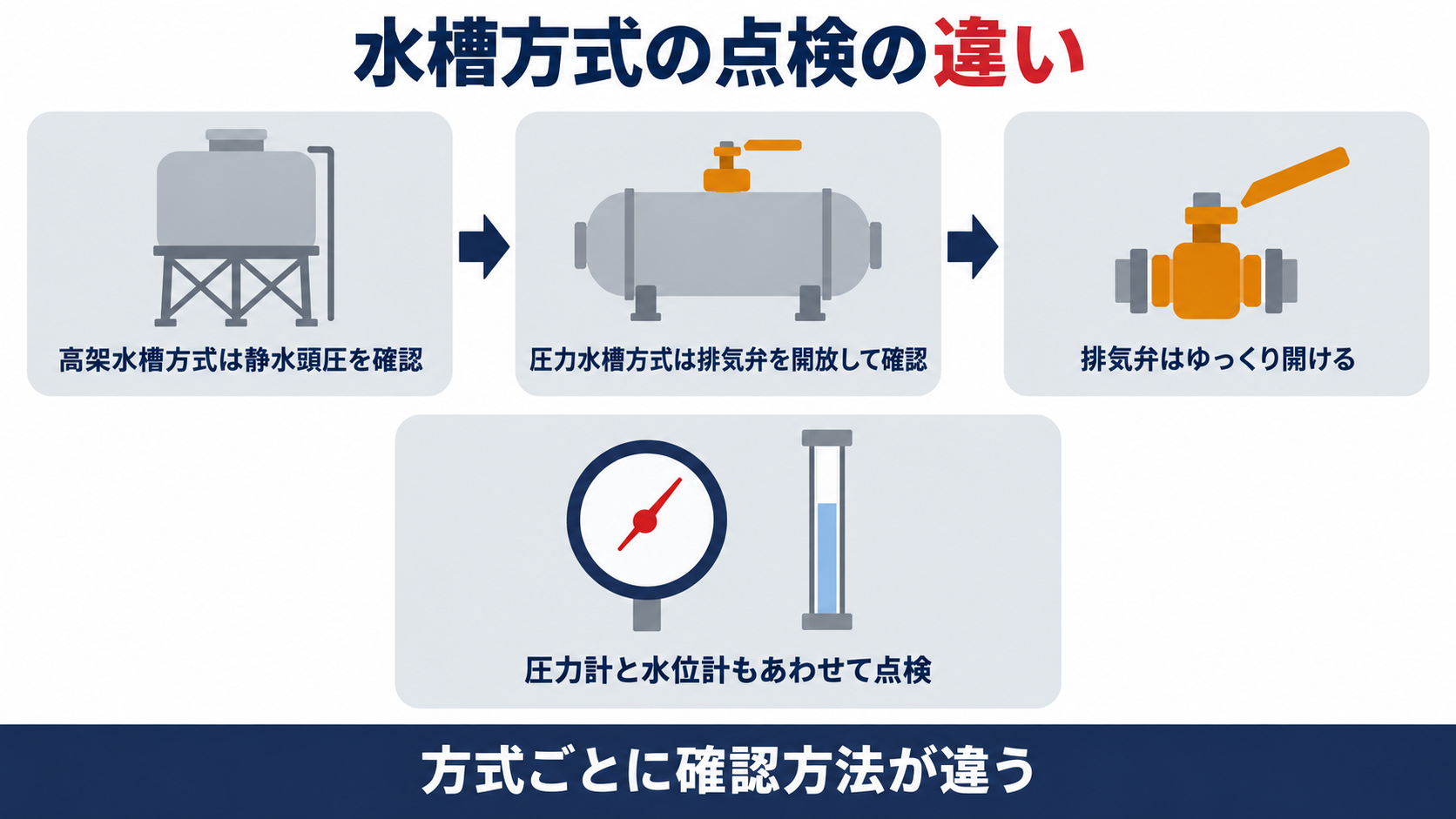

屋内消火栓の加圧送水装置には点検でどんな方式の違いがあるのか
規則の第12条には、次の定めがあります。
加圧送水装置は、次のイからチまでに定めるところによること。
イ 高架水槽を用いる加圧送水装置は、〔略〕
ロ 圧力水槽を用いる加圧送水装置は、〔略〕
ハ ポンプを用いる加圧送水装置は、〔略〕
| 方式 | 規則の号 | 点検要領の確認方法 |
|---|---|---|
| 高架水槽方式 | 第７号イ | 直近及び最遠の消火栓開閉弁等における静水頭圧を確認する |
| 圧力水槽方式 | 第７号ロ | 排気弁を開放して確認する |
| ポンプ方式 | 第７号ハ | 加圧送水ポンプの電動機・軸・軸受などを個別に確認する |
点検要領の機器点検の表でも、加圧送水ポンプのあとに、高架水槽方式と圧力水槽方式の行が続きます。
屋内消火栓設備の点検の期間は、告示で機器点検が６月、総合点検が１年と定められています。
点検票の作り方と報告の期間は、消防用設備等の点検はなぜ機器点検と総合点検の両方を報告するのか｜点検要領が定める点検票の作り方と報告の期間を解説で解説しています。
だから点検の前に、建物の加圧送水装置がどの方式かを、図書で確かめておきましょう。
ポンプ方式のビルでは、水槽方式の欄は関係ないのですか。
点検要領は、方式ごとの行を設けています。
設置されている方式の行を確かめましょう。
高架水槽方式は点検で何をどこで確かめるのか
点検要領の文は、次のとおりです。
高架水槽方式 点検方法：高架水槽の直近及び最遠の消火栓開閉弁等における静水頭圧を確認する。
判定方法：ア 変形、損傷、腐食、漏水等がないこと。イ 所定の圧力が確保されていること。
静水頭圧は、水が動いていないときに、水の高さの差でかかる圧力です。
判定は、変形・損傷・腐食・漏水がないことと、所定の圧力が確保されているの２つです。
近い場所と遠い場所の両方を挙げる理由までは、点検要領には書かれていません。
設置の基準側では、規則が高架水槽に水位計・排水管・溢水用排水管・補給水管・マンホールを設けるよう定めています。
だから点検の前に、確かめる消火栓の場所を、図面で決めておきましょう。
静水頭圧は、ポンプを動かさなくても確認できるのですか。
点検要領は、確認の方法として静水頭圧の確認だけを書いています。
ポンプの起動は、この行には出てきません。
圧力水槽方式はなぜ排気弁をゆっくり開けるのか
点検要領の文は、次のとおりです。
圧力水槽方式 点検方法：排気弁を開放して確認する。
※ 排気弁を開放する場合は、高圧力による危害防止のため、バルブの開放はゆっくり行うこと。
判定方法：ア 変形、損傷、腐食、漏水等がないこと。イ 所定の圧力が確保されていること。ウ 圧力の自然低下防止装置の起動及び停止が確実に行われ、所定の圧力が得られること。
開けるときの注意は、高圧力による危害を防ぐため、バルブの開放をゆっくり行うことと、点検要領にあります。
判定は、高架水槽方式の２つに、圧力の自然低下防止装置の起動と停止の確認が加わった３つです。
装置の種類や、起動する圧力の数値までは、点検要領には書かれていません。
圧力水槽の圧力の決め方は、圧力水槽方式の加圧送水装置はなぜ圧力を計算式で決めるのか｜強度と付属機器の基準を解説で解説しています。
だから点検の当日は、排気弁を開ける前に、周囲の安全を確かめてから、バルブに手をかけましょう。
排気弁を開けるのは、水槽の中の空気を抜くためですか。
点検要領は、開放の目的を空気を抜くとは書いていません。
書かれているのは、ゆっくり開けるという注意です。
水槽方式の圧力計と水位計はどう点検するのか
点検要領には、水源の項目に次の定めがあります。
圧力計（圧力水槽方式のものに限る。） 点検方法：目視及び次の操作により確認する。ゲージコック又はバルブ等を閉じて圧力計の水を抜き、指針の位置を確認し、ゲージコック又はバルブ等を開き指針の指示値を確認する。
判定方法：ア 変形、損傷等がないこと。イ ゼロ点の位置、指針の作動状況及び指示値が適正であること。
水位計 点検方法：目視及び次の操作により確認する。マンホールの蓋等を開け検尺により水位を測定し、水位計用止水弁を閉じ、排水弁を開き水抜きをした後、排水弁を閉じ止水弁を開き水位計の指示値を確認する。
判定方法：ア 変形、損傷等がないこと。イ 指示値が適正であること。
手順は、ゲージコックを閉じて水を抜き、針の位置を見てから、開いて指示値を読む流れです。
水位計は、マンホールを開けて検尺で測った水位と、水位計の指示値を突き合わせます。
設置の基準側では、規則が圧力水槽に圧力計・水位計・排水管・補給水管・給気管・マンホールを設けるよう定めています。
付属機器の設置の基準は、圧力水槽方式の加圧送水装置はなぜ圧力を計算式で決めるのか｜強度と付属機器の基準を解説で解説しています。
だから点検の前に、検尺の道具と、圧力計の水抜きができる位置を、確かめておきましょう。
圧力計の針が動いていれば、ゼロ点の確認は省いてもよいのですか。
判定の文には、ゼロ点の位置と指示値が並んでいます。
針の動きだけで、確認は終わりません。
判定にある所定の圧力は何を基準にするのか
設置の基準では、規則が次の式を定めています。
落差は、次の式により求めた値以上の値とすること。
Ｈ＝ｈ１＋ｈ２＋１７ｍ
ロ（イ）
圧力水槽の圧力は、次の式により求めた値以上の値とすること。
Ｐ＝ｐ１＋ｐ２＋ｐ３＋０．１７ＭＰａ
高架水槽は落差のＨで、圧力水槽は圧力のＰで決まります。
点検要領の判定は「所定の圧力が確保されていること」と書くだけで、数値は書いていません。
総合点検の表の放水圧力は、１号消火栓などで0.17メガパスカル以上0.7メガパスカル以下、２号消火栓で0.25メガパスカル以上0.7メガパスカル以下と定められています。
上限の考え方は、屋内消火栓のノズル圧力はなぜ0.7メガパスカルを超えてはいけないのか｜加圧送水装置の圧力超過防止措置を解説で解説しています。
だから点検の前に、設置時の設計図書や試験結果報告書で、所定の圧力の値を控えておきましょう。
所定の圧力の値は、点検のたびに計算し直すのですか。
点検要領には、計算し直すとは書かれていません。
設置時の図書と照らして確認しましょう。
よくある質問
まとめ
まず、建物の加圧送水装置がどの方式かを確かめるところから始めます！
