大阪市でロビーや吹抜けの高い天井に放水型ヘッドはいらないのか｜６つの特例を解説

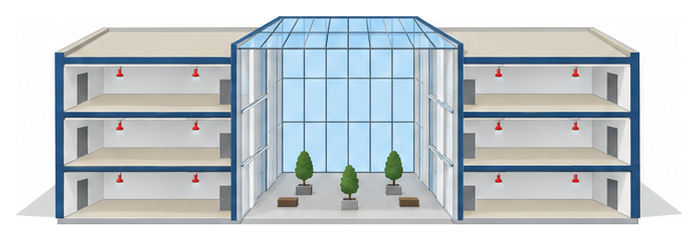

スプリンクラー設備がいる建物でも、天井がとても高い部分には放水型ヘッド等という別の種類のヘッドを使います。
ふつうのヘッドでは、熱が届くのが遅く、水も床まで届きにくいからです。
大阪市消防局の運用基準は、この放水型ヘッド等を設置しないことができる場合を６つ並べています。
その中には、床面積50平方メートルを境に条件が変わる項目や、屋内消火栓設備の特例を借りる項目があります。
この記事では、国の基準と大阪市の運用を分けて読み、堺市の書き方と比べます。

▼

国の基準ではどんな部分に放水型ヘッド等が必要なのか

まず、全国共通の国の基準を確かめます。
スプリンクラーヘッドの種類は、消防法施行令第12条第２項第２号が決めています。 天井までが10メートルを超える部分と、可燃物が多い部分のうち６メートルを超える部分が対象です。
「可燃物が大量に存し」の部分と、ヘッドの種類は、消防法施行規則第13条の４が決めています。 百貨店などの売場や指定可燃物の倉庫は６メートル、それ以外の事務所ビルのロビーなどは10メートルが境目です。
地下街や準地下街の店舗なども、同規則第13条の５第６項・第８項で６メートルなどを超える部分に放水型ヘッド等を求めています。
大阪市の運用基準は、これらをまとめて「高天井の部分」と呼んでいます。 国の基準のしくみ全体は天井の高い場所のスプリンクラーの記事で詳しく取り上げています。

大阪市は高天井の部分をどう測りどこを外すのか

大阪市の運用基準は、第２で高さの測り方を決めています。 ポイントは(２)で、平均の高さで10メートル以下に収めることはできません。
吹抜けの部分だけが10メートルを超えていれば、その部分が高天井の部分になります。

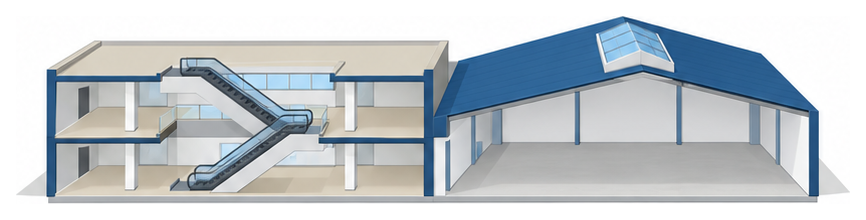

そのうえで第２ ２は、高天井の部分に当たらないものを２つ挙げています。 (１)はエスカレーターまわりの小さな吹抜け、(２)は明かり窓や屋根の頂部のように一部だけ高くなる部分です。
どちらも、まわりの低い天井にある閉鎖型ヘッドで有効に包含されていることが条件です。
大阪市の第２ ２には面積の数字がありません。
この扱いのもとになった国の質疑応答は放水型ヘッド等の質疑応答の記事で紹介しています。

隣の閉鎖型ヘッドで床が覆えれば放水型ヘッド等はいらないのか

第14 特例基準の柱書と１つ目の項目は、次のとおりです。 柱書に「令第32条又は条例第47条の規定を適用し」とあるとおり、当てはまれば自動的に外れるのではなく、消防長や消防署長が認める特例です。

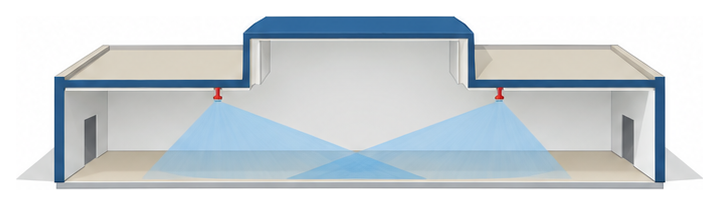

令第32条は、消防長や消防署長が火災の危険などから判断して基準によらなくてよいと認めるときの規定です。 １の図１―５―６は、包含の目安をヘッドどうしの距離で示しています。 つまり、吹抜けの幅が狭く、両側のヘッドの散水範囲で床が覆える場合の項目です。
かっこ書きで第２ ２に当たるものを除いているのは、そちらははじめから高天井の部分に入らないからと読めます。
逆に、高天井の部分の放水型ヘッド等で隣の低い部分の床を覆う場合は、閉鎖型スプリンクラーヘッドの節の特例で扱われていて、金庫室や車寄せのヘッドの記事で取り上げています。

床面積50平方メートルを境に条件はどう変わるのか

第14の２は、天井高さが10メートルを超える高天井の部分について、放水型ヘッド等その他のヘッドを設置しないことができる場合を３つに分けています。 ３段階を整理すると、次のようになります。 冒頭の事務所ビルのロビーは、事務所が特定防火対象物ではないので、床面積が50平方メートル以上で地上の10階以下の普通の階なら３つ目の区分に当たると読めます。
同じロビーでも、ホテルや百貨店のように特定防火対象物なら２つ目の区分になり、条件がぐっと増えます。
ここでいう「その他のヘッド」まで外せるので、２はスプリンクラーヘッドそのものを置かない項目です。
そのかわり、どの区分でも屋内消火栓か補助散水栓等で有効に包含されていることが条件になっています。 天井が10メートル以下の高天井の部分（指定可燃物の部分や百貨店の売場など、６メートルが境目の部分）は、第14の３で扱います。 こちらは放水型ヘッド等のかわりに、高感度型の閉鎖型ヘッドを付けることが条件で、ヘッドそのものは省きません。

屋内消火栓の特例を借りる３項目と堺市との違いは何か

第14の４〜６は、屋内消火栓設備の節の特例基準（第12）に当てはまれば、放水型ヘッド等を用いるスプリンクラー設備を設置しないことができるという項目です。 借りている先をたどると、こうなります。

1. ４の第12 １は、不燃材料で造られ、出火の危険がない倉庫・浄水場・ジュース工場・金属や石材の加工工場・プールやスケートリンクで、(６)の電気設備や金属溶解設備のある場所は除いています。くわしくは金属だけの倉庫の記事で読み解いています
2. ４の第12 ７は、評価を受けた不活性ガス消火設備やハロゲン化物消火設備の有効範囲内の部分です
3. ５の第12 ２は、存続期間が６か月以内などの４条件を満たす仮設建築物で、仮設建築物の記事で取り上げています
4. ６の第12 13・14は、高圧ガス保安法の適用を受けるガス充塡所の製造施設で、国の特例の考え方はLPガス充てん所の記事で紹介しています

同じ借り方は、連結散水設備の特例にも出てきます。
では、堺市消防局の審査基準と比べます。堺市は第４ スプリンクラー設備の細目５で放水型ヘッド等を扱っています。 堺市の(２)には◆⑥が付いています。堺市の凡例と通知一覧は、次のとおりです。 大阪市と堺市を並べると、違いは次のとおりです。 大きな違いは、ホテルや百貨店のロビーのように特定防火対象物の広い吹抜けを、大阪市は条件つきで扱い、堺市には項目がない点です。
堺市で同じ計画をするときは、放水型ヘッド等を付ける前提で所轄と相談するのが確実です。
大阪市の条例第47条と堺市の条例第72条の中身は、この記事では確かめていません。
東大阪市は、公開している６つの運用基準（避難器具・自動火災報知設備・非常コンセント・連結送水管・消火器具・誘導灯）にスプリンクラー設備の基準がなく、比べることができませんでした。
