大阪市で連結散水設備を設置しなくてよいのはどんな場所か｜７つの特例を解説

連結散水設備は、地階の天井に散水ヘッドを並べ、消防ポンプ自動車が外の送水口から水を送る設備です。
国の基準にも、散水ヘッドを付けなくてよい部分や、別の設備があれば設置しなくてよい部分の定めがあります。
大阪市の運用基準はこれに加えて、令第32条を使って連結散水設備を設置しないことができる７つの場合を並べています。
そのうち２つは、屋内消火栓設備とスプリンクラー設備の節の特例を借りた書き方です。
この記事では、国の基準と大阪市の運用を分けて読み、借りている先まで順にたどります。

大阪市で地下１階が広い建物を計画していて、連結散水設備が必要と言われました。
地下駅のコンコースや金庫室まで全部にヘッドがいるのでしょうか。

大阪市の運用基準には、設置しないことができる場合が７つ並んでいます。
金庫室は、スプリンクラーの節を借りて読む項目です。

連結散水設備の節だけ読んでも分からないのですね。

はい、借りている先の条件まで読むのがこつです。
国の基準から順に見ていきましょう。

この記事の結論

国の基準（消防法施行令第28条の２）は、地階の床面積の合計700平方メートル以上の建物に連結散水設備を求め、スプリンクラー設備等の有効範囲内や、連結送水管と排煙設備がそろった部分を外せるとしています
大阪市の運用基準第12 特例基準は、令第32条を適用して連結散水設備を設置しないことができる７つの場合を挙げています（駅の乗降場・コンコース、開放廊下や手術室など、開口部のある地階、駐車場への傾斜路、特別避難階段の階段室など）
そのうち１は屋内消火栓設備の特例（不燃物だけの倉庫やガス系消火設備の有効範囲など）、７はスプリンクラー設備の特例（金庫室・冷蔵室・可動式ブース）を借りています
大阪市の第９は、建築基準法の排煙設備を、消防法施行規則第30条の２の２第１号の排煙設備とみなすとしています（連結送水管とあわせて使う国の免除の読み方）
堺市の審査基準も特例適用基準を置いていますが、ドライエリアの４条件や階段室の条件など、書き方と条件が大阪市と違います。東大阪市の公開資料には連結散水設備の基準がありません

▼

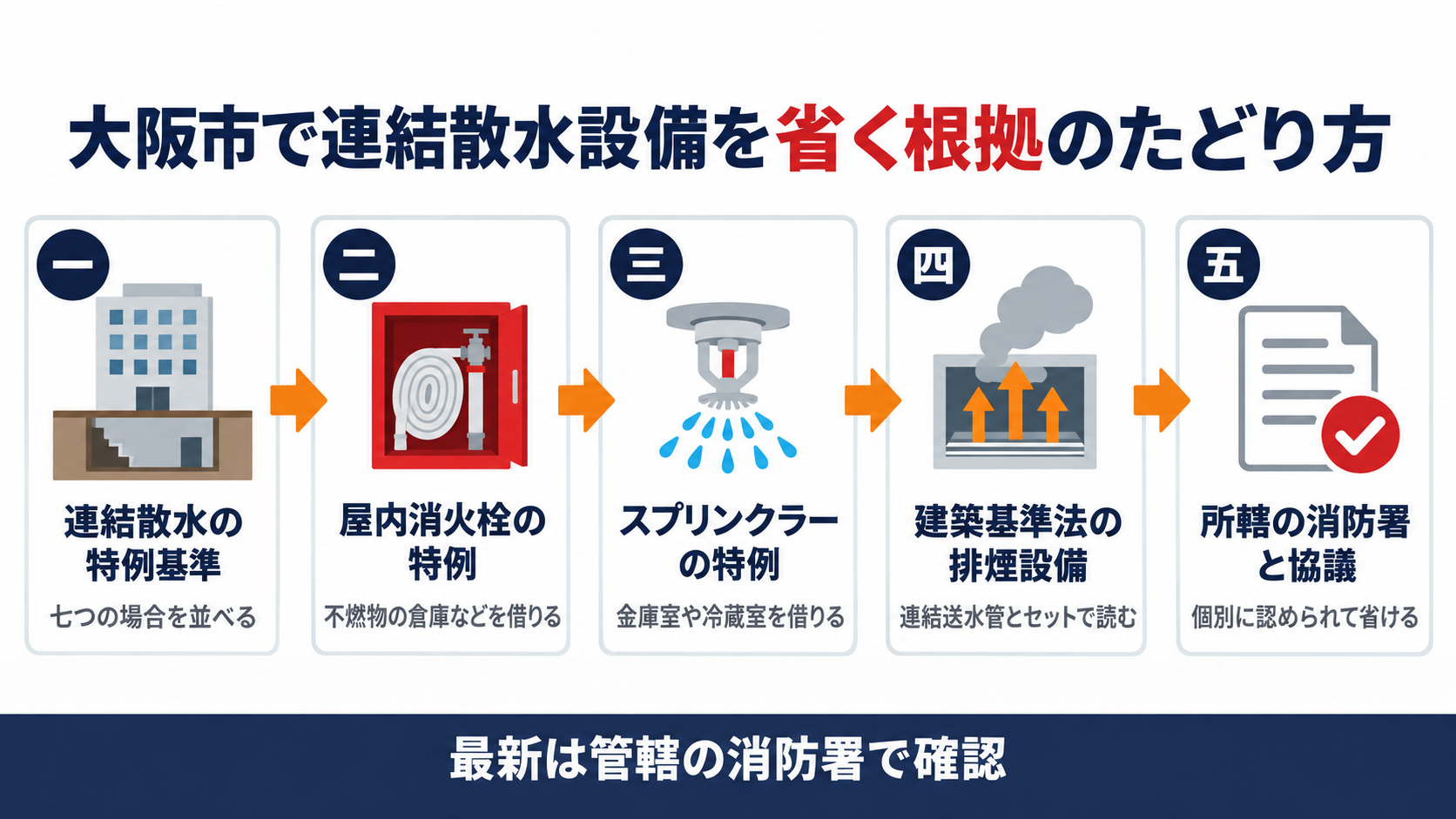

大阪市の連結散水設備の特例基準から屋内消火栓設備とスプリンクラー設備の特例を借りる項目と建築基準法の排煙設備の扱いを順にたどり所轄の消防署と協議するまでを示す図解

国の基準では連結散水設備をどこで省けるのか

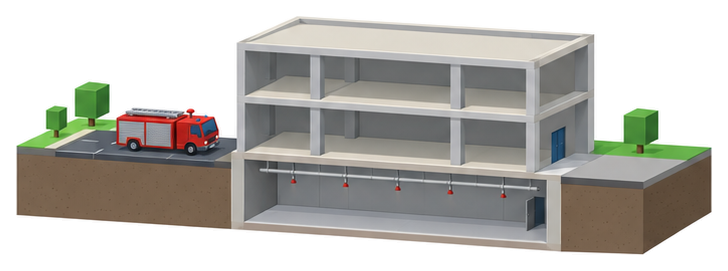

消防ポンプ自動車が止まる道路の横に建つ建物を断面で描き広い地階の天井に散水ヘッドが並んでいる様子を示したイラスト

まず、全国共通の国の基準を確かめます。
連結散水設備を付ける建物は、消防法施行令第28条の２第１項が決めています。

消防法施行令第二十八条の二第一項　連結散水設備は、別表第一（一）項から（十五）項まで、（十六の二）項及び（十七）項に掲げる防火対象物で、地階の床面積の合計（同表（十六の二）項に掲げる防火対象物にあつては、延べ面積）が七百平方メートル以上のものに設置するものとする。

地階の床面積の合計が700平方メートル以上の建物が対象です。
国の基準の中にも、連結散水設備を外せる道が３つあります。
１つめは、散水ヘッドを付ける部分そのものから除かれる場所です。

消防法施行規則第三十条の二（柱書・第一号〜第五号）　令第二十八条の二第二項第一号の総務省令で定める部分は、次の各号に掲げる部分以外の部分とする。
一　特定主要構造部を耐火構造とした防火対象物のうち、耐火構造の壁若しくは床又は自動閉鎖の防火戸で区画された部分で、当該部分の床面積が五十平方メートル以下のもの
二　浴室、便所その他これらに類する場所
三　特定主要構造部を耐火構造とした防火対象物のうち、耐火構造の壁若しくは床又は自動閉鎖の特定防火設備である防火戸で区画された部分で、エレベーターの機械室、機械換気設備の機械室その他これらに類する室又は通信機器室、電子計算機器室その他これらに類する室の用途に供されるもの
四　発電機、変圧器その他これらに類する電気設備が設置されている場所
五　エレベーターの昇降路、リネンシユート、パイプダクトその他これらに類する部分

２つめは、ほかの消火設備がある部分です。

消防法施行令第二十八条の二第三項　第一項の防火対象物に送水口を附置したスプリンクラー設備、水噴霧消火設備、泡消火設備、不活性ガス消火設備、ハロゲン化物消火設備又は粉末消火設備を第十二条、第十三条、第十四条、第十五条、第十六条、第十七条若しくは第十八条の技術上の基準に従い、又は当該技術上の基準の例により設置したときは、同項の規定にかかわらず、当該設備の有効範囲内の部分について連結散水設備を設置しないことができる。

３つめは、連結送水管と排煙設備がそろった部分です。

消防法施行令第二十八条の二第四項　第一項の防火対象物に連結送水管を次条の技術上の基準に従い、又は当該技術上の基準の例により設置したときは、消火活動上支障がないものとして総務省令で定める防火対象物の部分には、同項の規定にかかわらず、連結散水設備を設置しないことができる。

消防法施行規則第三十条の二の二　令第二十八条の二第四項の総務省令で定める防火対象物の部分は、次の各号に掲げる部分とする。
一　排煙設備を令第二十八条に定める技術上の基準に従い、又は当該技術上の基準の例により設置した部分
二　第二十九条の規定に適合する部分

この３つで外れない部分を、さらに個別に外すときに使うのが消防法施行令第32条です。
消防長または消防署長が、位置・構造・設備の状況から判断して認めたときに、基準によらないことができる規定です。
国の免除の組み合わせは連結散水設備はどんな設備があれば免除できるのかで、国の過去の質疑は連結散水設備を省略できる部分はどこかで詳しく取り上げています。

国の基準にも、外せる場所がいくつも書いてあるのですね。

はい、そのうえで大阪市は令第32条の使いどころを運用基準に並べています。
次はその一覧です。

大阪市の特例基準は連結散水設備をどこで省けるとしているのか

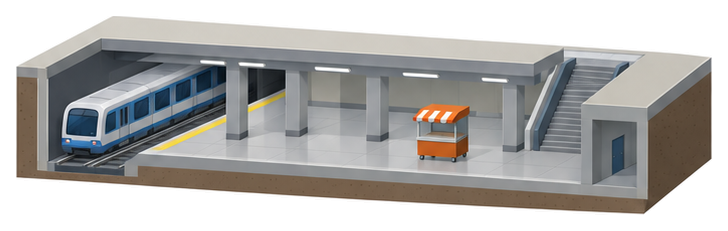

地下駅の断面で電車が止まる乗降場と広いコンコースに移動できる売店の屋台と階段がある様子を描いたイラスト

大阪市消防局の運用基準は、第５章第２節で連結散水設備を扱っています。
最後の第12が特例基準です。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第12 特例基準　連結散水設備を設置しなければならない防火対象物又はその部分のうち、次のいずれかに該当するものについては、令第32条の規定を適用し、当該設備を設置しないことができる。
１　屋内消火栓設備の基準（第12．１（(６)を除く。）又は７）に適合するもの
２　令別表第１(10)項に掲げる防火対象物又はその部分で、特定主要構造部を耐火構造とし、かつ、天井及び壁の室内に面する部分の仕上げを難燃材料とした乗降場、コンコース、通路及び売店（移動可能なもので、出火のおそれが少ないと認められるものに限る。）
３　規則第13条第３項第６号から第８号までに掲げる場所
４　規則第５条の５に定める開口部を有する地階
５　地階の駐車場にいたる傾斜路（スロープ）で、不燃材料で造られ、かつ、屋内消火栓設備又は補助散水栓の有効範囲内となるもの
６　特別避難階段の階段室
７　閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備の基準（第14.２、４又は15）に該当するもの

第12には◆が付いていません。
ただし柱書に「令第32条の規定を適用し」とあるとおり、当てはまれば自動的に外れるのではなく、所轄が個別に認める特例です。
２から６は、この節の中で条件が完結しています。

番号	設置しないことができる場所	大阪市が付けている条件
２	駅など（令別表第１(10)項）の乗降場・コンコース・通路・売店	特定主要構造部が耐火構造で、天井と壁の仕上げが難燃材料。売店は移動可能で出火のおそれが少ないものに限る
３	開放廊下など外気が流通する場所、手術室など、レントゲン室など	消防法施行規則第13条第３項第６号〜第８号の場所（スプリンクラーヘッドが要らない場所の一部）
４	開口部のある地階	消防法施行規則第５条の５の開口部を有すること
５	地階の駐車場へ下りる傾斜路（スロープ）	不燃材料で造られ、屋内消火栓設備か補助散水栓の有効範囲内であること
６	特別避難階段の階段室	この節には追加の条件が書かれていない

３が借りている施行規則第13条第３項は、スプリンクラーヘッドを設けなくてよい場所の一覧です。

消防法施行規則第十三条第三項（第六号〜第八号）　六　直接外気に開放されている廊下その他外部の気流が流通する場所
七　手術室、分娩室、内視鏡検査室、人工血液透析室、麻酔室、重症患者集中治療看護室その他これらに類する室
八　レントゲン室等放射線源を使用し、貯蔵し、又は廃棄する室

４が借りている施行規則第５条の５は、避難上または消火活動上有効な開口部の定めです。

消防法施行規則第五条の五第一項（十階以下の階の部分）　十階以下の階にあつては直径一メートル以上の円が内接することができる開口部又はその幅及び高さがそれぞれ七十五センチメートル以上及び一・二メートル以上の開口部を二以上有する普通階以外の階とする。

大阪市の４は「第５条の５に定める開口部を有する地階」とだけ書き、ドライエリアの幅や降り口の条件は置いていません。
開口部の位置や外からの近づき方をどう見るかは、計画の段階で所轄の消防署と確かめてください。
６の特別避難階段の階段室も、階段室の扱いは国の質疑でも問われてきた論点なので、早めの協議が確実です。

駅のコンコースや開口部のある地階は、連結散水設備の節だけで条件が分かるのですね。

はい、２から６はこの節で読めます。
残る１と７は別の節を開かないと中身が分かりません。

屋内消火栓とスプリンクラーの特例を借りる１と７は何を指すのか

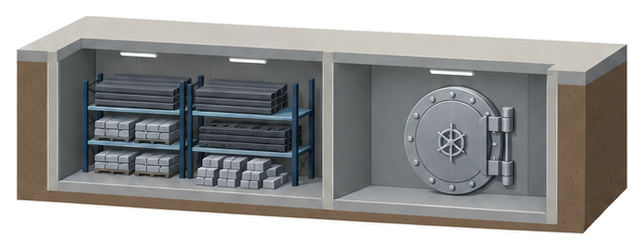

地階の断面で左の部屋に鋼材と金属の塊だけを棚に収めた倉庫があり右の部屋に厚い円形の扉の金庫室がある様子を描いたイラスト

１は、屋内消火栓設備の節の第12 特例基準を借りています。
借りるのは１（ただし(６)を除く）と７です。

大阪市「消防用設備等の設置に係る運用基準」第１章第２節屋内消火栓設備第12 特例基準１（(１)〜(５)）　次に掲げる防火対象物又はその部分のうち、不燃材料で造られており、かつ、出火の危険がないと認められるもの又は出火若しくは延焼のおそれが著しく少ないと認められるものについては、屋内消火栓設備を設置しないことができる。
(１)　倉庫等で、不燃性の物品のみを収納するもの
(２)　浄水場又は汚水処理場等で、内部の設備が水管、貯水池又は貯水槽のみであるもの
(３)　サイダー・ジュース工場その他これらに類するもの
(４)　不燃性の金属、石材等の加工工場で、可燃性の物品を収容又は取り扱わないもの
(５)　プール又はスケートリンク（滑走部分に限る。）

大阪市「消防用設備等の設置に係る運用基準」第１章第２節屋内消火栓設備第12 特例基準７　安全センターに設けられたガス系消火設備等評価委員会の評価を受けた不活性ガス消火設備及びハロゲン化物消火設備が設置された防火対象物の当該設備の有効範囲内の部分については、屋内消火栓設備を設置しないことができる。

除かれている(６)は、発電設備・変電設備などの電気設備や金属溶解設備がある場所です。
なお、発電機や変圧器などの電気設備がある場所は、国の施行規則第30条の２第４号でもともと散水ヘッドを設ける部分から除かれています。
不燃物だけを扱う倉庫の考え方は、大阪市で金属だけの倉庫なら自動火災報知設備はいらないのかでも同じ特例を取り上げています。
７は、スプリンクラー設備の節の第14 特例基準のうち、２・４・15を借りています。

大阪市「消防用設備等の設置に係る運用基準」第１章第３節閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備第14 特例基準２　耐火構造の壁及び床又は特定防火設備である防火戸（建基令第112条第１項に規定する特定防火設備である防火戸をいう。以下同じ。）若しくはこれと同等以上のもので区画された金庫室等については、ヘッドを設置しないことができる。

大阪市「消防用設備等の設置に係る運用基準」第１章第３節閉鎖型スプリンクラーヘッドを用いるスプリンクラー設備第14 特例基準４（柱書・(１)(２)の柱書）　冷蔵室又は冷凍室で次のいずれかに適合するものにはヘッドを設置しないことができる。
(１)　不燃材料の壁、床及び扉で区画された床面積が100平方メートル以下のもので次に適合するもの
(２)　耐火構造又は準耐火構造の壁、床及び特定防火設備である防火戸で区画されたもので次に適合するもの

15は、天井と壁に囲われた可動式ブースの特例です。
中身を表にまとめると次のとおりです。

借りる先	対象	主な条件
スプリンクラー第14 ２	金庫室等	耐火構造の壁・床、特定防火設備である防火戸などで区画
スプリンクラー第14 ４(１)	冷蔵室・冷凍室	不燃材料の壁・床・扉で区画した100平方メートル以下。収容物が不燃性の物品や生鮮食品等、温度異常を防災センター等に表示・警報
スプリンクラー第14 ４(２)	冷蔵室・冷凍室	耐火構造か準耐火構造の壁・床と特定防火設備で区画。火気使用がない、断熱材が不燃材料かコンクリート・モルタル（２センチメートル以上）等で覆う
スプリンクラー第14 15	可動式ブース	(１)床面積６平方メートル以下・天井と壁を不燃材料で仕上げ・住宅用下方放出型自動消火装置などの条件、または(２)消火実験等と第三者機関の検証

金庫室と車寄せのスプリンクラーヘッドの特例は大阪市で金庫室や車寄せにスプリンクラーヘッドはいらないのか、可動式ブースは堺市でオフィスの個室ブースに感知器やスプリンクラーはいらないのかで扱っています。
１と７の読み方を、手順にすると次のとおりです。

連結散水設備の第12を開き、１は屋内消火栓設備、７はスプリンクラー設備の節を指していることを確かめます
屋内消火栓設備の第12 １を開き、(１)〜(５)の５つと柱書の条件（不燃材料で造られ、出火の危険がないなど）を両方満たすかを見ます。(６)は使えません
屋内消火栓設備の第12 ７を開き、評価を受けた不活性ガス消火設備・ハロゲン化物消火設備の有効範囲内かを見ます
スプリンクラー設備の第14 ２・４・15を開き、金庫室等・冷蔵室等・可動式ブースの条件を１つずつ確かめます
当てはまりそうなら、令第32条の適用として所轄の消防署と協議します

連結散水設備の特例なのに、屋内消火栓やスプリンクラーの条件で決まるのですね。

はい、借りている番号まで正確に読むことが大切です。
次は排煙設備の扱いです。

建築基準法の排煙設備でも連結散水設備を省けるのか

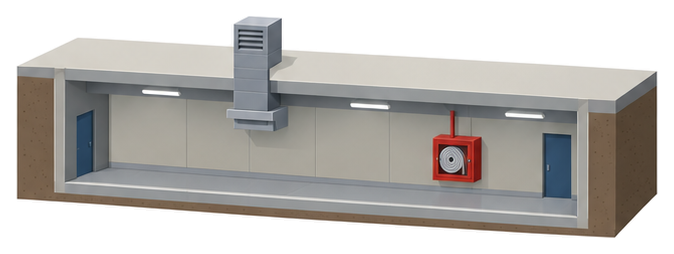

地階の断面で天井の排煙口からダクトが屋上へ立ち上がり廊下の壁に消防隊が使う赤い放水口の箱がある様子を描いたイラスト

大阪市の連結散水設備の節には、第12とは別に、排煙設備の読み方を決めた項目があります。

大阪市「消防用設備等の設置に係る運用基準」第５章第２節連結散水設備第９排煙設備に係る取り扱い◆　建基法の規定に適合する排煙設備を設置した部分については、規則第30条の２の２第１号に規定される排煙設備が設置されたものとみなして取り扱うものとする。

国の施行規則第30条の２の２第１号は、消防法施行令第28条の基準に従った排煙設備を前提にしています。
大阪市は、建築基準法に適合する排煙設備でも、この排煙設備として扱うと書いています。
ここで大事なのは、第30条の２の２が令第28条の２第４項の「連結送水管を設置したとき」の続きだという点です。
連鎖を順に並べると次のとおりです。

消防法施行令第28条の２第１項が、地階の床面積の合計700平方メートル以上の建物に連結散水設備を求めます
同条第４項が、連結送水管を令第29条の基準どおり設けたとき、総務省令で定める部分には連結散水設備を設置しないことができるとします
消防法施行規則第30条の２の２第１号が、その部分を排煙設備を令第28条の基準どおり設けた部分と定めます
大阪市の第９が、建築基準法に適合する排煙設備を設けた部分を、第１号の排煙設備が設けられたものとみなして扱います

つまり大阪市では、連結送水管と、建築基準法に適合する排煙設備がそろった部分が、この読み方の対象になります。
排煙設備だけでは足りず、連結送水管が前提です。
見出しの◆は、大阪市の凡例で「行政手続法上の行政指導に該当する事項（行政指導基準）」とされています。
消防法と建築基準法の排煙設備の違いは排煙設備は消防隊のための設備なのか、大阪市の連結送水管の特例は大阪市で連結送水管を設置しないことができる建物はどれかで解説しています。

排煙設備があっても、連結送水管がない地階では使えないのですね。

はい、連結送水管と排煙設備のセットで読む規定です。
最後に堺市と比べましょう。

堺市や東大阪市は連結散水設備の特例をどう書いているのか

形の違う三つの小さな建物が並びその前に灰色の線が並んだ書類が置かれているイラスト

東大阪市消防局が公開している運用基準は６つ（消火器具・自動火災報知設備・避難器具・誘導灯・連結送水管・非常コンセント）で、連結散水設備の基準は含まれていません。
そのため、比べられるのは大阪市と堺市です。
堺市消防局の審査基準は、第21の５に特例適用基準を置いています。
(１)はドライエリアに面した地階の４つの条件で、鈴鹿市で地階の連結散水設備はドライエリアがあれば省けるのかで詳しく比べています。
(２)は、散水ヘッドを設けないことができる部分です。

堺市「消防同意・消防用設備等審査基準」第21 連結散水設備 Ⅱ ５特例適用基準 (２)★（ア(ア)・エ）　次の部分は、政令第32条の規定を適用し、連結散水ヘッドを設けないことができること。
ア　天井及び壁の仕上げが下地を含め不燃材料で造られ、かつ、可燃性の物品等が置かれていない次の部分
（ア）　政令別表第１(10)項に掲げる防火対象物のプラットホーム、コンコースその他これらに類する部分
この場合、当該部分には連結送水管の放水口を設置すること。
エ　階段室
この場合、地階に政令第12条の技術上の基準に従ってスプリンクラー設備が設置されていること。

(２)には★が付いていて、堺市の凡例では堺市消防局が防火安全性の向上のために定めた指導基準です。
(２)ウは、スプリンクラー設備の節（第４ Ⅱ．１．(３)．イ）を借りています。

堺市「消防同意・消防用設備等審査基準」第４スプリンクラー設備 Ⅱ １(３)イ（(ア)(イ)）　次の部分は、政令第32条又は条例第72条の規定を適用し、ヘッドの設置を省略できる。
（ア）　金庫室で、当該室内の可燃物品がキャビネット等に格納されており、かつ、金庫室の開口部に特定防火設備又はこれと同等以上のものを設けてある場合
（イ）　不燃材料で造られた冷凍室又は冷蔵室で、自動温度調節装置が設けられ、かつ、守衛室等常時人のいる場所に警報が発せられる場合

両市とも、スプリンクラー設備の特例を借りて金庫室や冷蔵室を外す形は同じです。
違いを表にまとめます。

項目	大阪市（第12・第９）	堺市（第21 ５）
駅のホーム・コンコース	特定主要構造部が耐火構造、天井と壁が難燃材料仕上げ（売店も対象）	天井と壁が下地を含め不燃材料、可燃物なし、連結送水管の放水口を設置
階段室	特別避難階段の階段室（追加の条件の記載なし）	階段室。地階にスプリンクラー設備があること（◆③）
手術室・レントゲン室など	施行規則第13条第３項第６号〜第８号の場所	第７号・第８号の室を耐火構造の柱・壁・床や防火設備等で区画した場合
金庫室・冷蔵室	スプリンクラー第14 ２・４を借りる（区画・面積・警報など）	スプリンクラー Ⅱ１(３)イを借りる（可燃物の格納、自動温度調節と警報など）
開口部のある地階	施行規則第５条の５の開口部（細目の記載なし）	ドライエリアの幅2.5メートル以上など４条件（５(１)）
不燃物だけの倉庫など	屋内消火栓第12 １を借りる	第21の５には項目なし
駐車場への傾斜路	不燃材料で、屋内消火栓か補助散水栓の有効範囲内	第21の５には項目なし
建築基準法の排煙設備	連結送水管とあわせて第30条の２の２第１号の排煙設備とみなす（第９◆）	第21には項目なし

同じ駅のコンコースでも、大阪市は難燃材料の仕上げ、堺市は下地を含めた不燃材料と放水口を求めています。
階段室も、大阪市は特別避難階段に限って書き、堺市は地階のスプリンクラー設備を条件にしています。
建物のある市の基準で、どの項目に当たるか、借りている先の条件まで満たすかを確かめてください。
閉鎖型ヘッドを使う場合のポンプと水源は、大阪市で閉鎖型ヘッドの連結散水設備にポンプと水源はいるのかで比べています。

同じ「特例」でも、大阪市と堺市で条件の付け方がずいぶん違いますね。

はい、項目名が同じでも条件が違うことがあります。
市の基準の本文まで確かめましょう。

よくある質問

Q大阪市で第12の特例に当てはまれば、連結散水設備は自動的に外れますか？

A第12の柱書は「令第32条の規定を適用し」と書いています。令第32条は、消防長または消防署長が建物の状況から判断して認めたときに使う規定なので、計画の段階で所轄の消防署と協議してください。

Q大阪市で特別避難階段ではない階段室にも散水ヘッドはいりませんか？

A大阪市の第12 ６は特別避難階段の階段室とだけ書いていて、それ以外の階段室は挙げていません。国の施行規則第30条の２に当たる部分かどうかも含めて、所轄の消防署に確かめてください。

Q建築基準法の排煙設備さえあれば、大阪市で連結散水設備を外せますか？

A外せません。大阪市の第９が借りている国の規定（令第28条の２第４項）は、連結送水管を令第29条の基準どおり設けたときの規定です。連結送水管と排煙設備がそろった部分が対象です。

Q堺市で地下駅のコンコースに散水ヘッドを付けないときの条件は何ですか？

A堺市の５(２)ア(ア)は、天井と壁の仕上げが下地を含めて不燃材料で、可燃性の物品等が置かれていないことを求め、その部分には連結送水管の放水口を設置するとしています。

まとめ

✔国の基準は、地階の床面積の合計700平方メートル以上の建物に連結散水設備を求め、スプリンクラー設備等の有効範囲内や連結送水管と排煙設備がそろった部分を外せるとしています

✔大阪市の第12 特例基準は、令第32条を適用して設置しないことができる７つの場合を挙げています

✔１は屋内消火栓設備第12 １（(６)を除く）・７、７はスプリンクラー設備第14 ２・４・15を借りています

✔大阪市の第９は、建築基準法の排煙設備を規則第30条の２の２第１号の排煙設備とみなします（連結送水管が前提）

✔堺市は、駅のコンコースで下地を含めた不燃材料と放水口、階段室で地階のスプリンクラー設備を求めるなど、条件が違います

✔東大阪市の公開資料には連結散水設備の基準がありません

✔運用基準は改正されることがあるので、計画の段階で管轄の消防署・消防局に確かめましょう
