連結散水設備の点検では何を見るのか｜送水口から一斉開放弁と散水ヘッドの未警戒部分まで点検要領の表を解説

地下街や、大きな建物の地下には、連結散水設備が設けられていることがあります。
消防隊が外の送水口から水を送り、天井の散水ヘッドから散水して、火を抑えるための設備です。
使う機会がほとんどない設備なので、点検でどこを見るのかが分かりにくいと言われます。
消防庁が示す点検要領には、連結散水設備の項があり、送水口から散水ヘッドまでを順に確かめる表が載っています。
この記事では、その表を、消防法施行規則の基準と照らして読みます。一斉開放弁の開閉と未警戒部分まで、順に確かめます。

▼

送水口は、点検で何を見るのか

消防法施行規則第31条の６第１項は、消防用設備等の点検を、種類と点検内容に応じて、一年以内で消防庁長官が定める期間ごとに行うと定めています。同条第５項は、点検の方法も消防庁長官が定めるとしています。

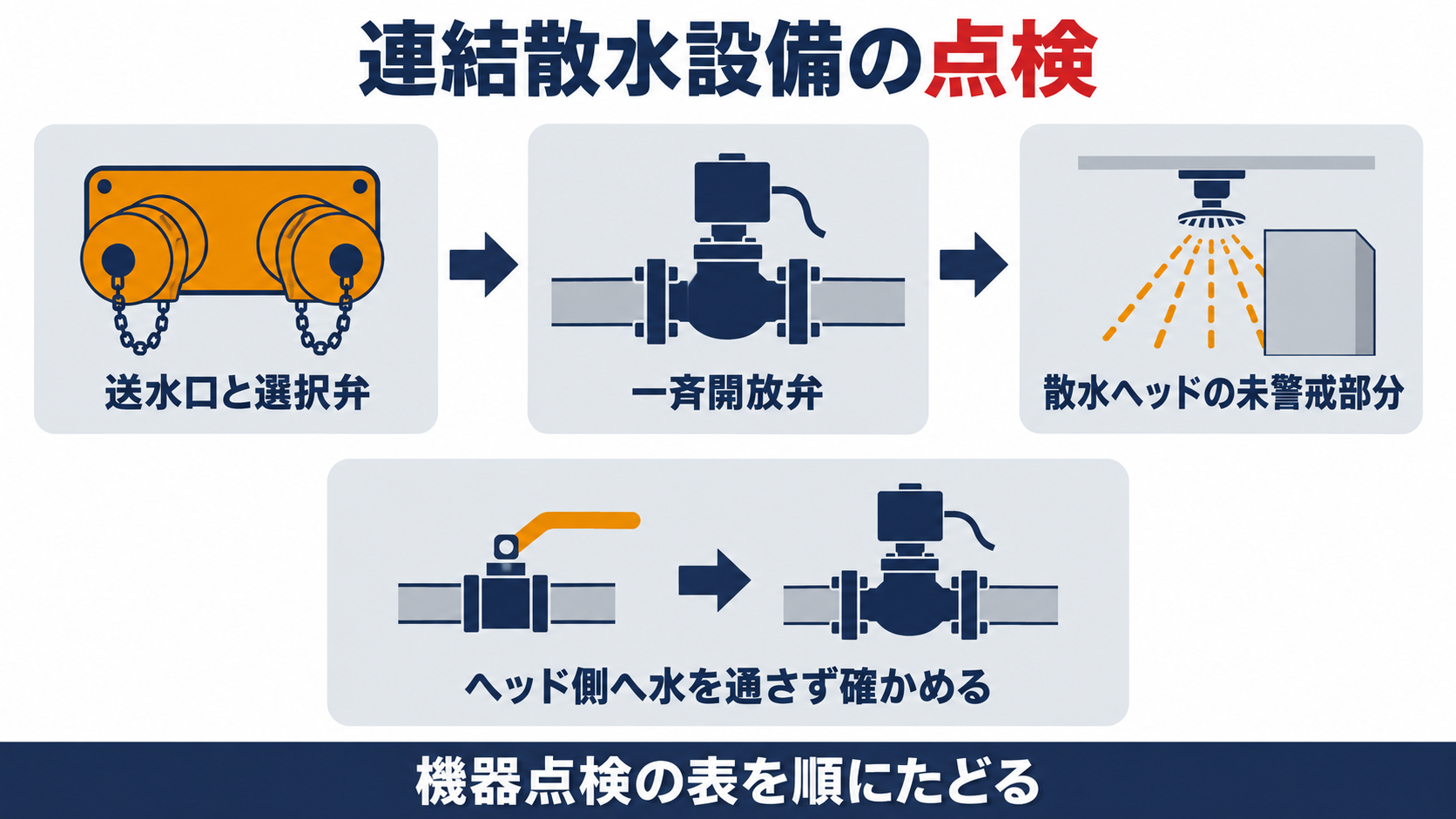

連結散水設備の点検項目は、消防庁の点検要領の「第19 連結散水設備」にあります。表は、送水口、選択弁、一斉開放弁、配管等、散水ヘッド、耐震措置の順に並んでいます。

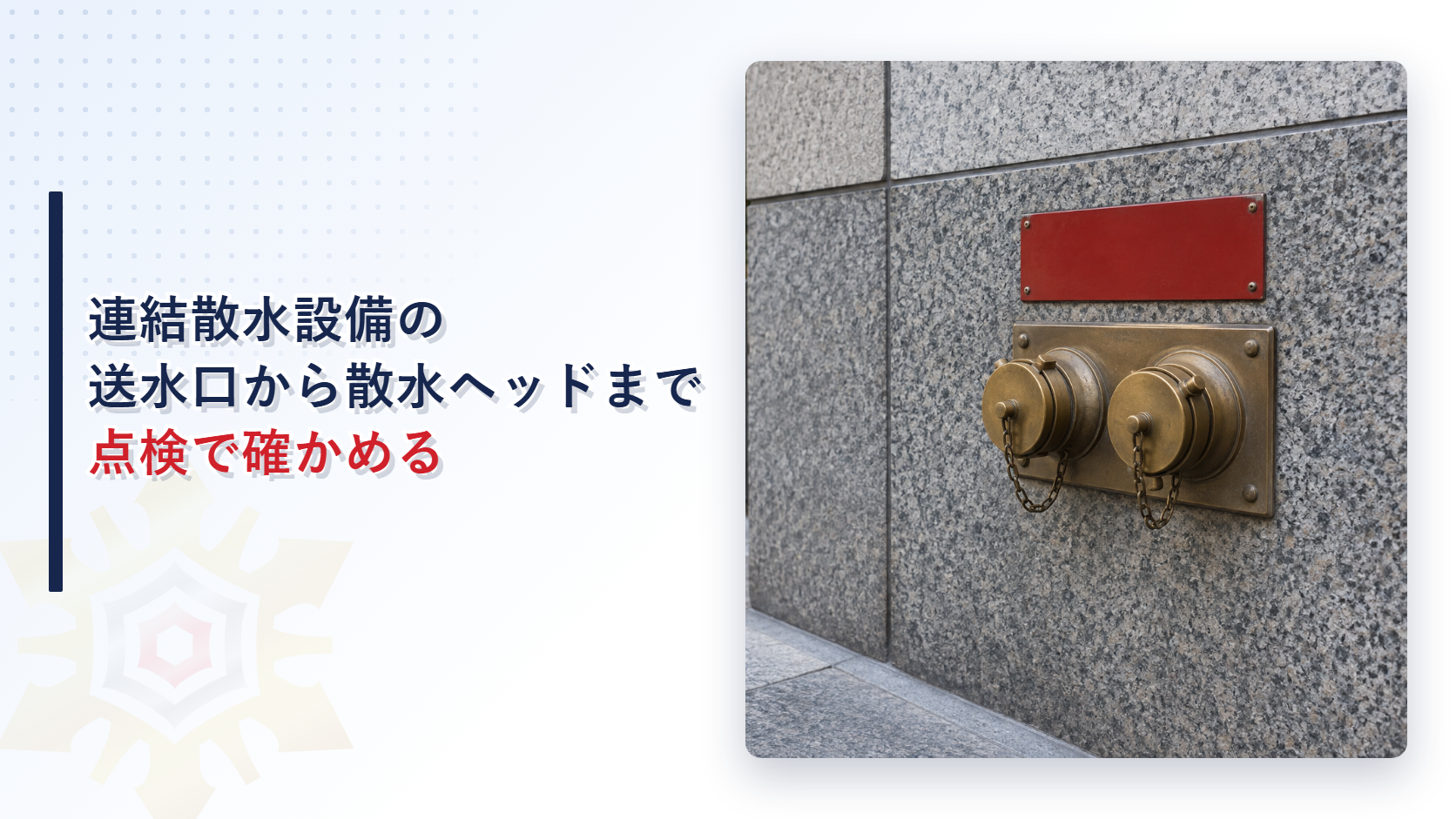

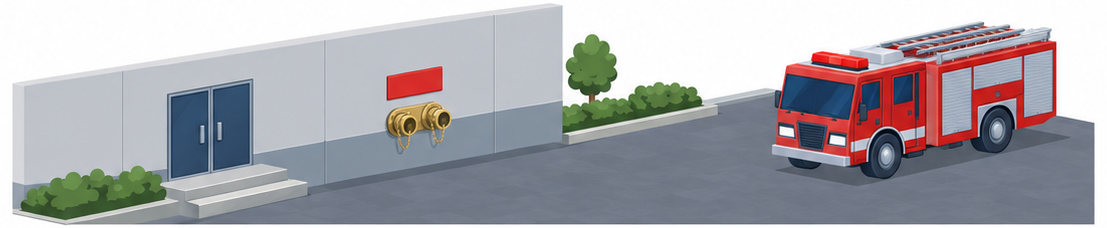

最初の送水口は、周囲の状況、外形、本体、標識及び系統図の四つに分かれます。周囲の状況では、消防ポンプ自動車の接近に支障となるものや、送水活動の障害となるものがないかを見ます。外形では、漏れ、変形、損傷がなく、異物が入っていないことを確かめます。差込み式なら爪部分やスプリング部分の錆、ねじ式ならねじ山のつぶれ、保護具があるならその変形や損傷も見ます。
本体は、パッキンの老化や損傷がないか、ホースの差込み金具やねじ式金具を使って、着脱が容易にできるかまで確かめます。標識及び系統図は、送水口である旨の標識と、送水区域、選択弁及び送水口を明示した系統図が、損傷、脱落、汚損のない状態で設けられているかを見ます。
規則第30条の３第４号は、送水口のホース接続口を双口形とすること（散水ヘッドの数が４以下の送水区域は除く）、地盤面からの高さが0.5メートル以上１メートル以下の箇所、または深さが0.3メートル以内の箇所に設けること、直近に標識と系統図を設けることを定めています。点検は、この設置時の基準が、その後も保たれているかを確かめる作業と読めます。

選択弁は、点検で何を見るのか

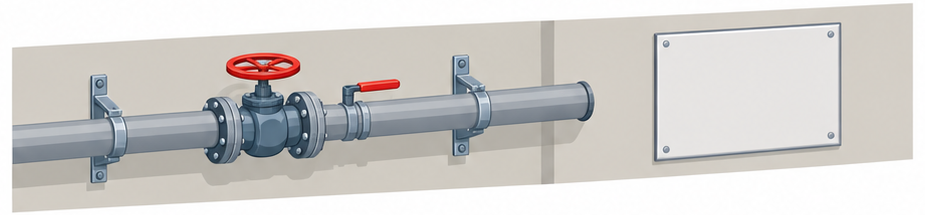

規則第30条の３第２号は、選択弁を設ける場合には、送水口の付近に設けると定めています。選択弁は、送水区域ごとに送る先を選ぶための弁で、送水口の標識のそばの系統図にも、送水区域、選択弁、送水口が並べて示されます。
点検要領の選択弁は、周囲の状況、表示、外形、機能の四つです。周囲の状況は、使用上と点検上の障害となるものがないことを見ます。表示は、開閉方向と、選択弁である旨の表示に、汚損や不鮮明な部分がなく、適正になされているかを確かめます。外形は、漏れ、変形、損傷等がなく、操作部分に緩みや脱落がないことを見ます。機能は、開閉操作をして、容易にできることを確かめます。
開閉方向の表示が不鮮明だと、開けたつもりで閉めてしまうおそれがあります。点検が表示の状態まで見ているのは、消防隊が急ぐ場面で、操作を誤らせないためと読めます。

一斉開放弁は、水を出さずにどう開閉を確かめるのか

一斉開放弁は、電磁弁等を含めて、点検要領の表に独立した項目として載っています。規則第30条の３の条文には、この弁の点検の書き方はなく、具体は点検要領の表で示されています。

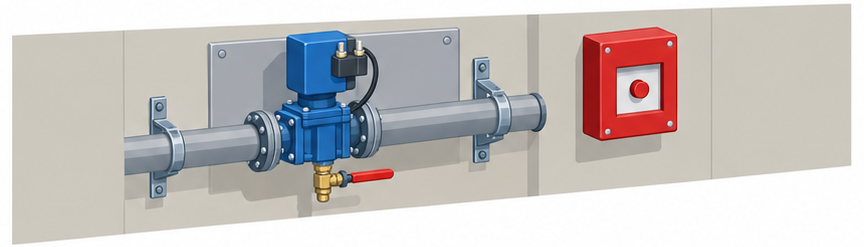

周囲の状況等では、この弁が、火災による被害を受けるおそれのない放水区域外などの場所に設けられているか、または耐熱保護板等による耐熱措置が適切に講じられているかを見ます。外形は、目視とドライバー等で、漏れ、変形、損傷、著しい腐食、電磁弁等の端子の緩みや脱落がないことを確かめます。
機能の確かめ方が、この項目でいちばん特徴的です。一斉開放弁の二次側の止水弁を閉止するとともに、排水弁を開放し、手動起動操作部の操作により確認します。判定は、開閉機能が正常であることです。
二次側は、弁より散水ヘッド側のことです。止水弁を閉じておくので、弁を開いても、散水ヘッドの側へ水は進みません。水を散水ヘッドから出さずに、弁が開閉する機能だけを確かめる手順と読めます。

配管と耐震措置は、点検で何を見るのか

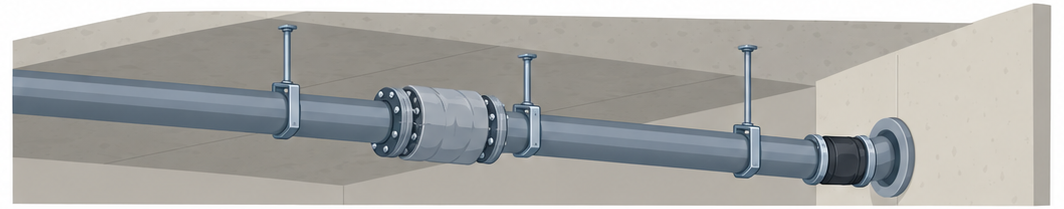

配管等は、管及び管継手、支持金具及びつり金具、耐熱措置、バルブ類の四つです。管及び管継手は、漏れ、変形、損傷等がなく、他のものの支えやつりに利用されていないことを見ます。支持金具及びつり金具は、脱落、曲がり、緩みがないことを見ます。バルブ類は、漏れ等のほか、開閉位置が正常であること、「常時開」または「常時閉」の表示が適正であることを確かめます。
耐熱措置は、「配管の接続にフランジ継手を用いるものに限る」項目です。規則第30条の３第３号ハは、管の接続はねじ接続とするが、差込み溶接式の管継手、または耐熱措置を講じたフランジ継手を使うものはこの限りでないと定めています。フランジ継手は、耐熱措置を前提に認められているので、点検でその措置の脱落や破損を見ます。
耐震措置は、可とう式管継手等の漏れや変形、アンカーボルトやナットの緩みや脱落、壁や床の貫通部分の間隔と充てん部が、施工時の状態のまま維持されているかを見ます。

散水ヘッドの点検では、未警戒部分をどう見つけるのか

散水ヘッドの項目は、外形、散水分布障害、感熱障害、未警戒部分の四つです。外形は、変形や損傷がなく、他のものの支えやつりに利用されていないことを見ます。閉鎖型スプリンクラーヘッドを用いるものは、漏れがないことも確かめます。散水分布障害は、ヘッドに散水分布の障害となる塗装や異物の付着がなく、周囲にも散水分布の障害となるものがないことを見ます。
感熱障害は、閉鎖型スプリンクラーヘッドを用いるものに限る項目で、感熱を妨げる塗装や異物、周囲のものがないことを確かめます。

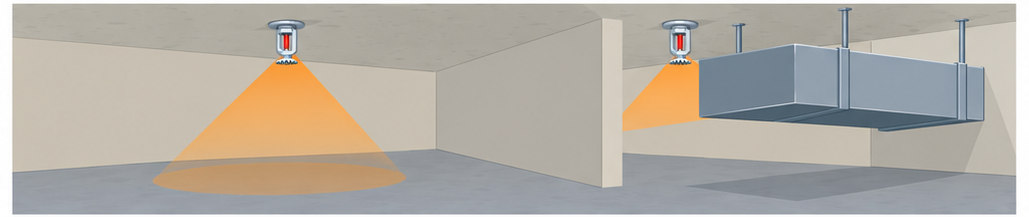

未警戒部分は、点検要領で、間仕切り、たれ壁、ダクト、棚等の変更、増設、新設等による未警戒部分がないことを目視で確かめます。ただし書きで、散水に影響を与えるヘッドと周囲の関係は、スプリンクラー設備のヘッドの点検要領に準じるとされています。
規則第30条の３第１号ロは、天井または天井裏の各部分から散水ヘッドまでの水平距離を、開放型散水ヘッドと閉鎖型散水ヘッドは3.7メートル以下にするよう定めています。同号ハは、一つの送水区域に接続する数を、開放型と閉鎖型の散水ヘッドは10以下、閉鎖型スプリンクラーヘッドは20以下にするよう定めています。設置したときにこの間隔で配置されていても、後から間仕切りやダクトを足せば、散水が届かない場所が生まれます。内装の変更のたびに、点検で見つける必要があります。
